модель 2021 года
- Модель CBR1000R
- Код модели CBR1000RA AC

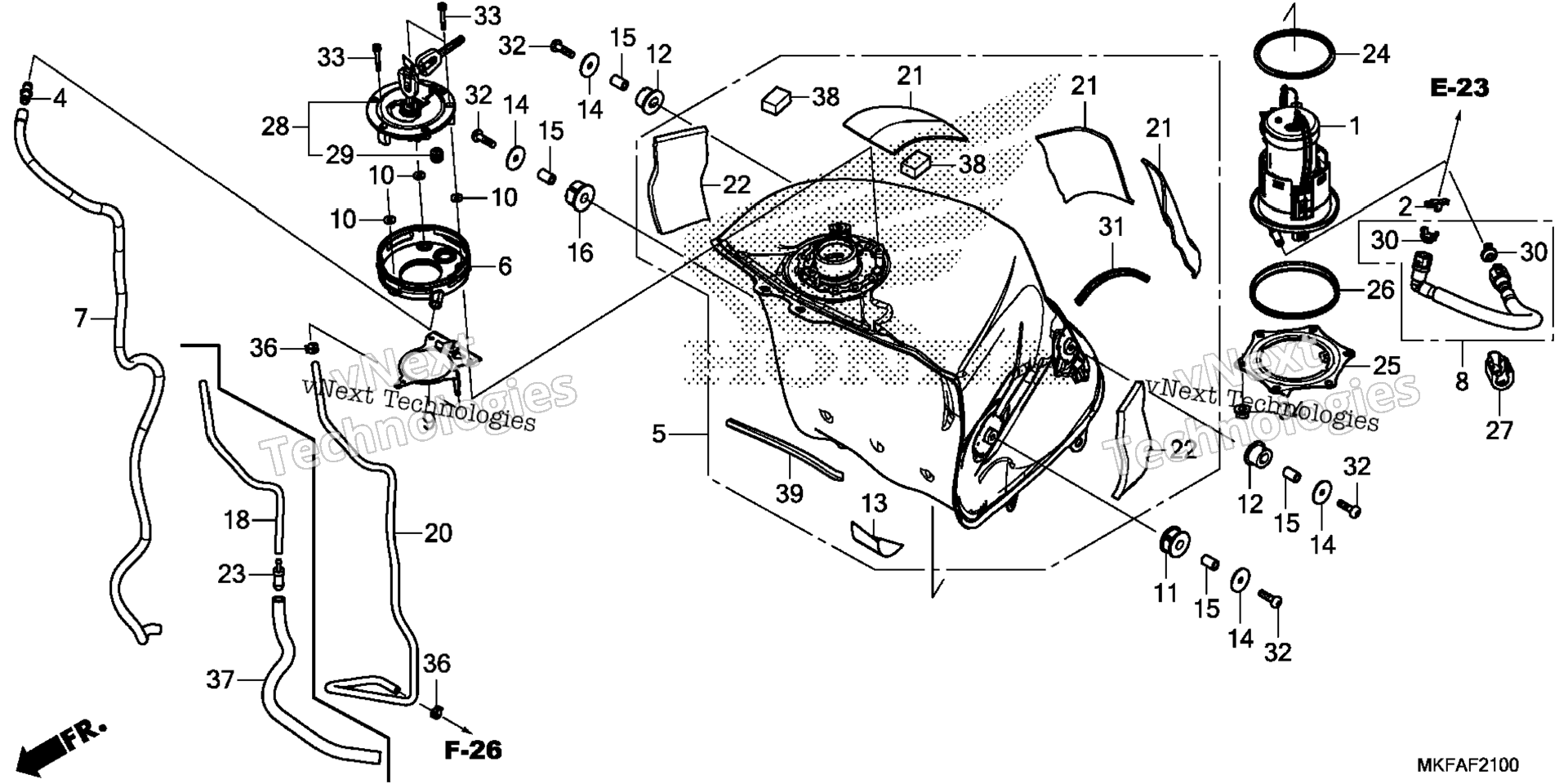

Схема топливной системы TANK / FUEL PUMP для CBR1000RA AC
Схема
Детали
Номер
Наименование детали
Цена
1
PUMP UNIT, FUEL (MSDS) art. 16700-MKF-D42
По запросу
2
DAMPER, CONNECTOR art. 16719-MFJ-D00
По запросу
4
JOINT, BREATHER TUBE art. 17359-419-670
По запросу
5
TANK ASSY., FUEL art. 17500-MKF-D41
По запросу
6
TRAY, FUEL TANK art. 17507-MKF-D40
По запросу
7
TUBE, DRAIN art. 17508-MKF-D40
По запросу
8
HOSE B, FUEL FEED art. 17526-MFL-003
По запросу
9
PIPE, BREATHER art. 17530-MKF-D40
По запросу
10
COLLAR, SETTING art. 17532-MKF-D40
По запросу
11
RUBBER, L. FR. TANK MOUNTING art. 17533-MFL-000
По запросу
12
RUBBER, RR. TANK MOUNTING art. 17534-MFL-000
По запросу
13
FILM, SIDE COVER GUARD art. 17535-KBH-300
По запросу
14
WASHER, TANK SETTING art. 17535-MKF-D40
По запросу
15
COLLAR, FUEL TANK SETTING art. 17536-MKF-D40
По запросу
16
RUBBER, R. FR. TANK MOUNTING art. 17545-MFL-000
По запросу
20
TUBE A, BREATHER art. 17557-MKF-L20
По запросу
21
CUSHION, FUEL TANK art. 17558-MEE-940
По запросу
22
CUSHION, FUEL TANK art. 17558-MGP-D00
По запросу
24
GASKET, FUEL PUMP art. 17574-MFJ-D00
По запросу
25
PLATE, FUEL PUMP SETTING art. 17575-MKF-D40
По запросу
26
SEAL (OUTER) art. 17576-MFJ-D00
По запросу
27
COVER, FUEL CONNECTOR art. 17580-MFJ-D00
По запросу
28
CAP ASSY., FUEL FILLER art. 17620-MKF-D63
По запросу
29
SEAL, BREATHER art. 17621-MGP-D62
По запросу
30
RETAINER (BLUE GREEN) (TOKAI) art. 17711-S0X-931
По запросу
31
RUBBER, PROTECTOR art. 64122-MBB-300
По запросу
32
BOLT, SOCKET (6X25) art. 90107-MKF-D40
По запросу
33
BOLT, SOCKET (4X29) art. 90111-MKF-D40
По запросу
34
NUT, FLANGE (6MM) art. 94050-06080
По запросу
36
CLAMP, TUBE (D7.3) art. 95002-40730-08
По запросу
38
RUBBER art. 61313-GJ1-000
По запросу
39
RUBBER, PROTECTION art. 15605-MCF-D30
По запросу
