модель 2021 года
- Модель CBR1000SP
- Код модели CBR1000SP 2AC

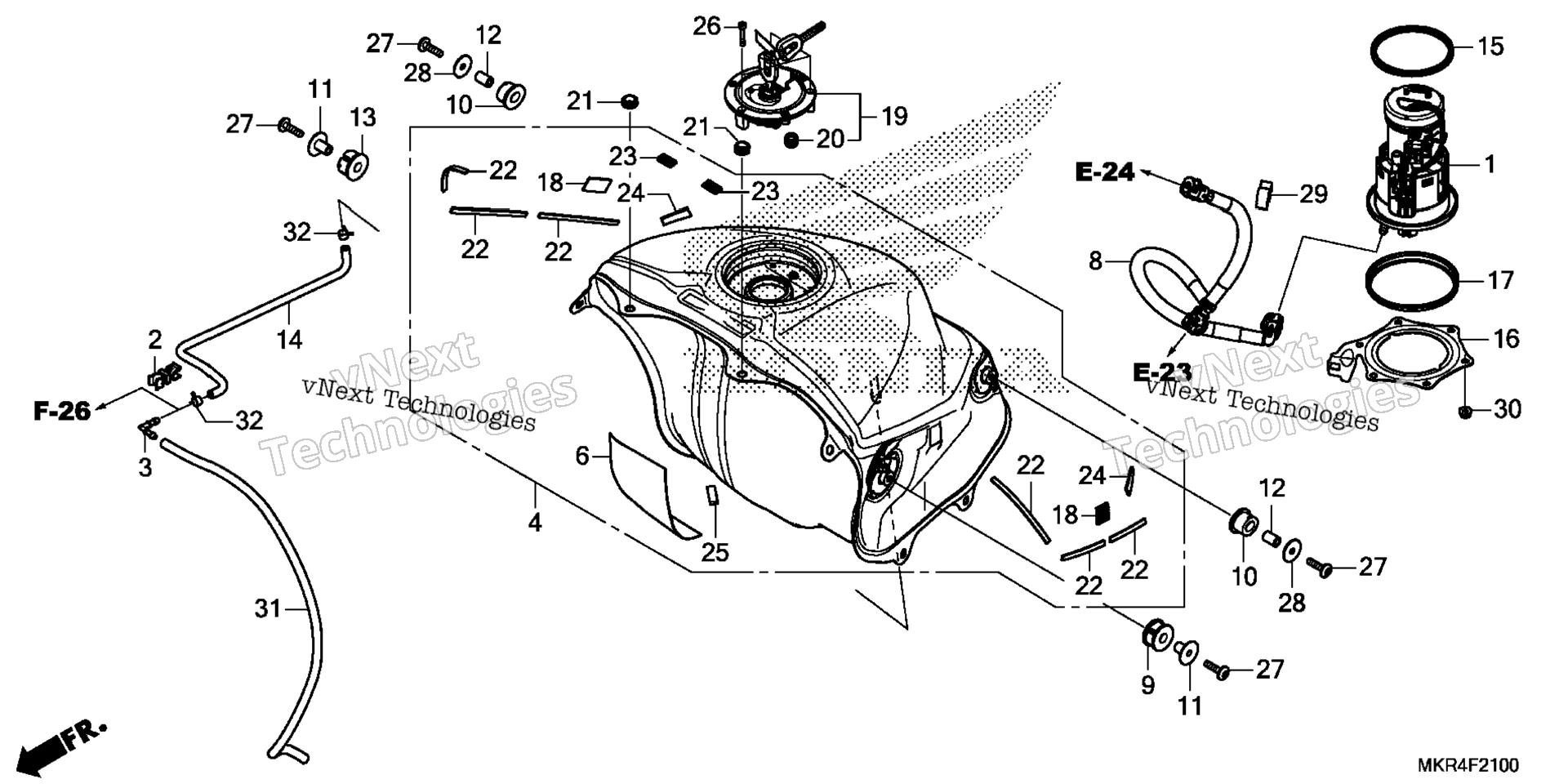

Схема топливной системы TANK / FUEL PUMP для CBR1000SP 2AC
Схема
Детали
Номер
Наименование детали
Цена
1
PUMP UNIT, FUEL (MSDS) art. 16700-MKR-D11
По запросу
4
TANK ASSY., FUEL (TYPE1) (WL) art. 17500-MKR-D20ZA
По запросу
6
FILM, FUEL FEED HOSE GUARD art. 17515-MKR-D10
По запросу
8
HOSE, FUEL FEED art. 17526-MKR-D11
По запросу
9
RUBBER, L. FR. TANK MOUNTING art. 17533-MFL-000
По запросу
10
RUBBER, RR. TANK MOUNTING art. 17534-MFL-000
По запросу
11
COLLAR, FR. TANK SETTING art. 17535-MFL-000
По запросу
12
COLLAR, RR. TANK SETTING art. 17537-MFL-000
По запросу
13
RUBBER, R. FR. TANK MOUNTING art. 17545-MFL-000
По запросу
14
TUBE, CHARGE art. 17556-MKR-A30
По запросу
15
GASKET, FUEL PUMP art. 17574-MFJ-D00
По запросу
16
PLATE, FUEL PUMP SETTING art. 17575-MKR-D10
По запросу
17
SEAL (OUTER) art. 17576-MFJ-D00
По запросу
18
FASTENER A, DUAL LOCK (18X28) art. 17580-MGZ-J00
По запросу
19
CAP, FUEL FILLER art. 17620-MJS-J33
По запросу
20
SEAL, BREATHER art. 17621-MGP-D62
По запросу
21
GROMMET, IGNITION COVER art. 53133-KR1-760
По запросу
22
RUBBER (100X5X2.0) art. 64215-MGH-640
По запросу
23
FASTENER B, DUAL LOCK (20X10) art. 64243-MJG-670
По запросу
24
RUBBER, RR. FRAME art. 80129-MEG-000
По запросу
25
RUBBER, PROTECTOR art. 81257-MKR-D10
По запросу
26
BOLT, SOCKET (4X24) (SUS) art. 90110-MGP-D60
По запросу
27
BOLT, SPECIAL (6X25) art. 90115-MAS-E00
По запросу
28
WASHER (6.5X25X1.5) art. 90404-680-000
По запросу
29
CLAMP, HOSE (D15) art. 90654-HL4-A01
По запросу
30
NUT, FLANGE (6MM) art. 94050-06080
По запросу
32
CLAMP, TUBE (D8) art. 95002-40800-08
По запросу
