модель 2021 года
- Модель CMX500
- Код модели CMX500A2 AC

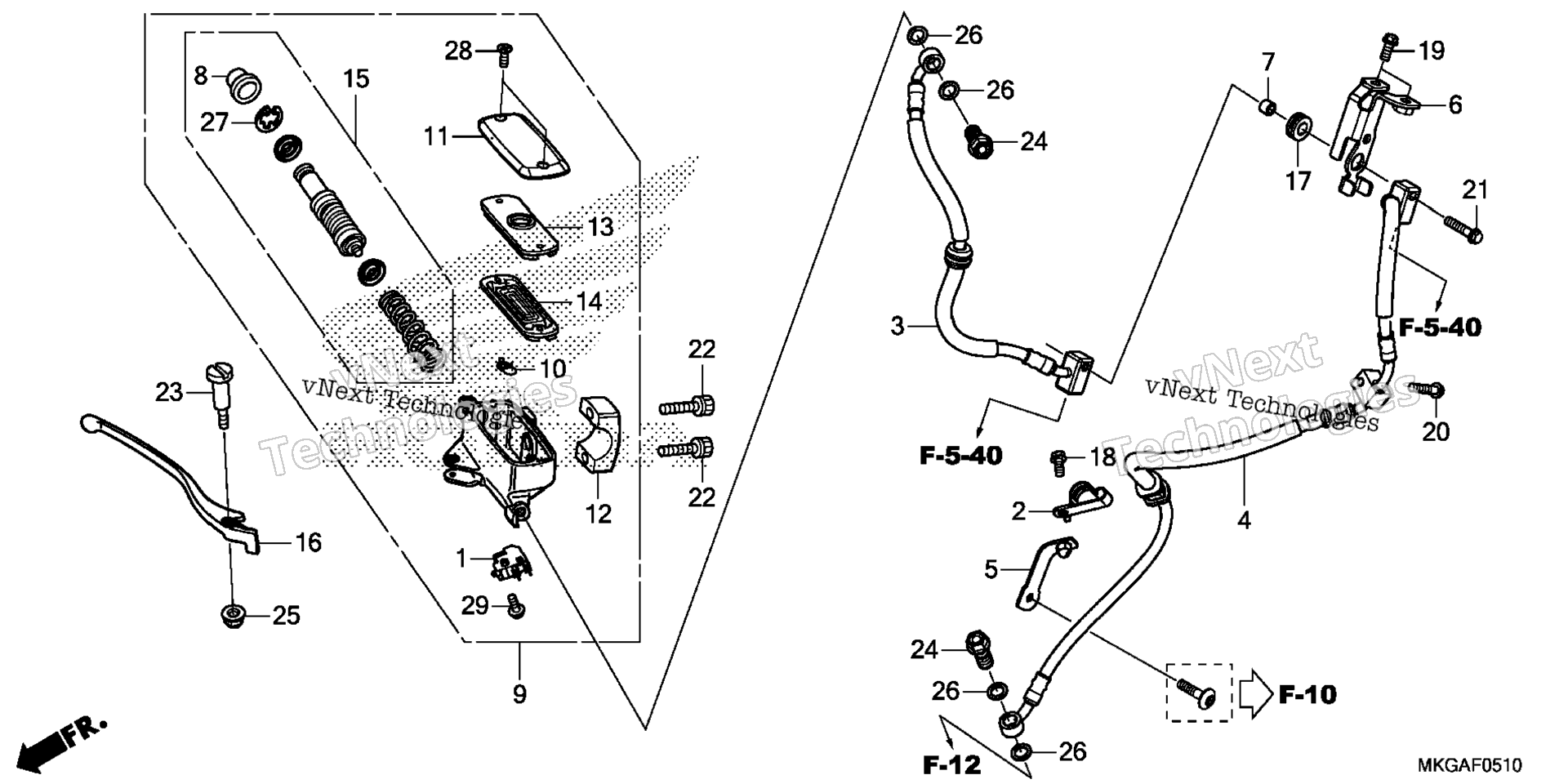

Схема переднего главного цилиндра тормоза (2) для CMX500A2 AC
Схема
Детали
Номер
Наименование детали
Цена
1
SWITCH ASSY., FR. STOP art. 35340-MGS-D31
По запросу
2
CLAMP, BRAKE HOSE art. 43155-K87-L50
По запросу
3
HOSE A, FR. BRAKE art. 45125-K87-A81
По запросу
4
HOSE D, FR. BRAKE art. 45128-K87-A81
По запросу
5
STAY, FR. BRAKE HOSE art. 45155-K87-A00
По запросу
6
STAY B, FR. BRAKE HOSE art. 45160-K87-L50
По запросу
7
COLLAR, BRAKE HOSE STAY art. 45161-K87-L50
По запросу
8
BOOT art. 45504-410-003
По запросу
9
MASTER CYLINDER SUB-ASSY., FR. (NISSIN) art. 45510-K87-A01
По запросу
10
PROTECTOR art. 45512-MA6-006
По запросу
11
CAP, MASTER CYLINDER (NISSIN) art. 45513-MM5-016
По запросу
12
HOLDER, MASTER CYLINDER (NISSIN) art. 45517-MAV-751
По запросу
13
PLATE, DIAPHRAGM art. 45518-MM5-006
По запросу
14
DIAPHRAGM art. 45520-MM5-006
По запросу
15
MASTER CYLINDER SET (NISSIN) art. 45530-K03-M61
По запросу
16
LEVER, R. HANDLE art. 53175-MR5-003
По запросу
17
GROMMET, MAIN PIPE COVER art. 64312-KWW-640
По запросу
18
BOLT, FLANGE (6X10) art. 90013-GHB-600
По запросу
19
BOLT, FLANGE (6X12) art. 90013-GHB-610
По запросу
20
BOLT, FLANGE (6X28) art. 90013-GHB-680
По запросу
21
BOLT, FLANGE (6X32) art. 90013-GHB-690
По запросу
22
BOLT, SOCKET (6X22) art. 90111-GHB-660
По запросу
23
BOLT, HANDLE LEVER PIVOT art. 90114-MA5-671
По запросу
24
BOLT, OIL (10X22) (SAGA) art. 90145-MS9-612
По запросу
25
NUT, CAP (6MM) art. 90202-KCW-870
По запросу
26
Шайба-прокладка Honda art. 90545-300-000
от 368 ₽
27
CIRCLIP, INNER (18.8) art. 90651-K03-M61
По запросу
28
SCREW, FLAT (4X12) art. 93600-04012-0G
По запросу
29
SCREW-WASHER (4X12) art. 93893-04012-07
По запросу
