модель 2021 года
- Модель CRF1100
- Код модели CRF1100D4 AC

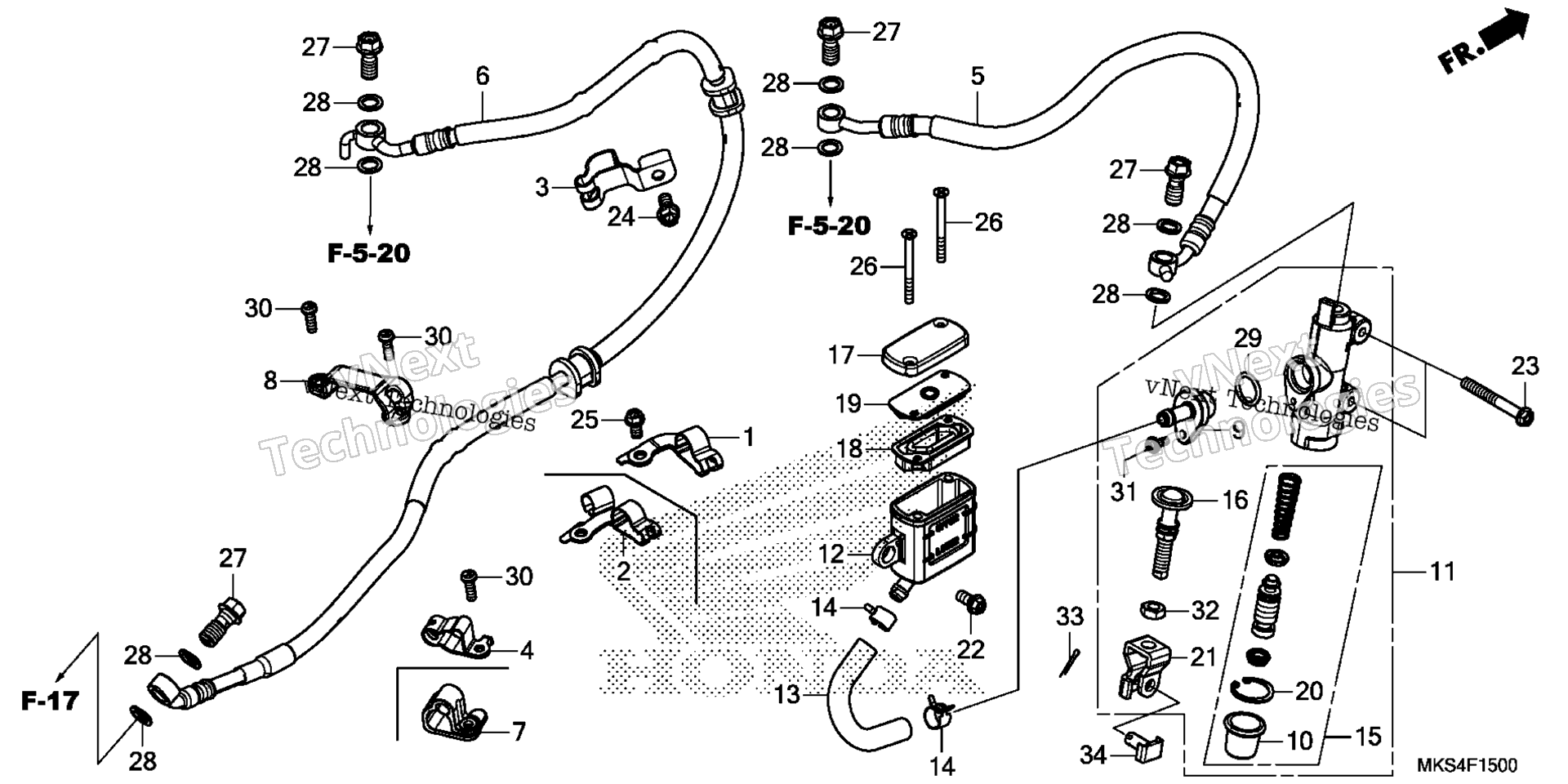

Схема заднего главного цилиндра тормоза для CRF1100D4 AC
Схема
Детали
Номер
Наименование детали
Цена
2
CLAMP, RR. BRAKE HOSE art. 43155-MJP-G80
По запросу
3
CLAMP, RR. BRAKE HOSE (A) art. 43156-MKS-E00
По запросу
4
CLAMP B, RR. BRAKE art. 43157-MKS-E50
По запросу
5
HOSE A, RR. BRAKE art. 43310-MKS-E01
По запросу
6
HOSE B, RR. BRAKE art. 43311-MKS-E01
По запросу
8
GUIDE B, BRAKE HOSE art. 43469-MKE-A00
По запросу
9
CONNECTOR art. 43503-KTE-671
По запросу
10
BOOT art. 43504-MB2-006
По запросу
11
MASTER CYLINDER SUB-ASSY., RR. (NISSIN) art. 43510-MKS-E01
По запросу
12
CUP, OIL (NISSIN) art. 43511-K43-D31
По запросу
13
HOSE, RR. MASTER CYLINDER art. 43512-MKS-E01
По запросу
14
CLAMP, MASTER CYLINDER OIL HOSE art. 43514-KS6-701
По запросу
15
PISTON SET, MASTER CYLINDER (NISSIN) art. 43520-MJ6-315
По запросу
16
ROD, PUSH art. 43530-KS7-831
По запросу
17
CAP, MASTER CYLINDER art. 45513-K33-D01
По запросу
18
DIAPHRAGM art. 45520-GW0-911
По запросу
19
PLATE, DIAPHRAGM art. 45521-GW0-911
По запросу
20
CIRCLIP art. 46182-MEL-D21
По запросу
21
JOINT, BRAKE ROD art. 46504-MAL-601
По запросу
22
BOLT, FLANGE (6X12) (NSHF) art. 90017-GHB-610
По запросу
23
BOLT, FLANGE (6X45) art. 90020-GHB-750
По запросу
24
BOLT, FLANGE (6X10) (S-SHDR) art. 90021-GHB-610
По запросу
25
BOLT, FLANGE (6X12) (S-SHDR) art. 90021-GHB-620
По запросу
26
SCREW, FLAT (4X50) art. 90140-K43-D31
По запросу
27
BOLT, OIL (10X22) (SAGA) art. 90145-MS9-612
По запросу
28
Шайба-прокладка Honda art. 90545-300-000
от 368 ₽
29
O-RING (14.8X2.4) art. 91212-422-006
По запросу
30
SCREW, PAN (5X16) art. 93500-05016-0G
По запросу
31
SCREW-WASHER (4X12) art. 93893-04012-07
По запросу
32
NUT, HEX. (8MM) art. 94002-08000-0S
По запросу
33
PIN, SPLIT (2.0X15) art. 94201-20150
По запросу
34
PIN D, JOINT art. 95015-54000
По запросу
