модель 2021 года
- Модель Gl1800
- Код модели GL1800 2AC

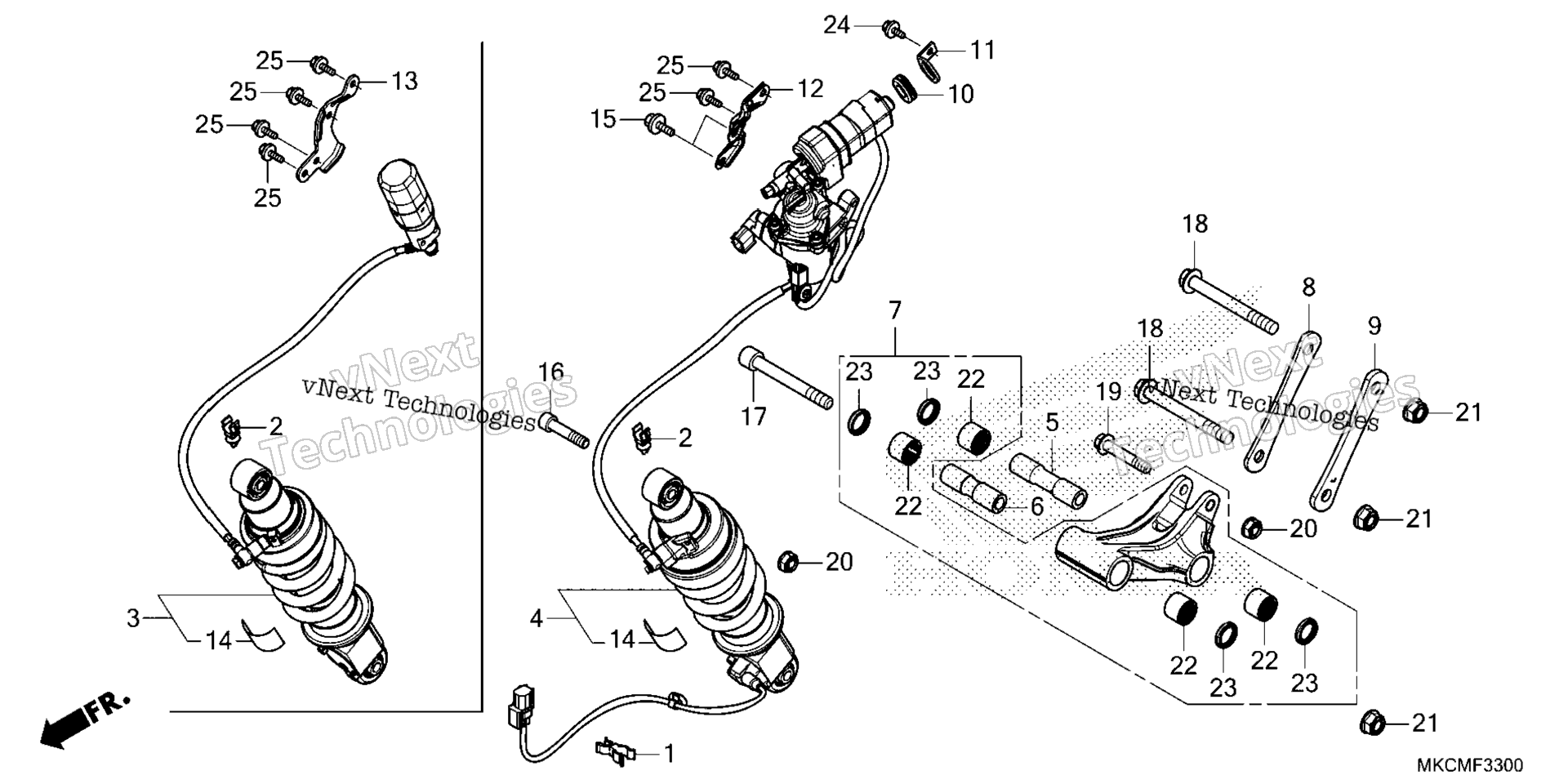

Схема заднего амортизатора для GL1800 2AC
Схема
Детали
Номер
Наименование детали
Цена
1
CLIP, BREATHER TUBE art. 11338-KJ9-751
По запросу
2
CLIP, THROTTLE WIRE art. 17938-SE0-941
По запросу
4
CUSHION ASSY., RR. art. 52400-MKC-AE1
По запросу
5
COLLAR B, CUSHION ARM art. 52462-MKC-A00
По запросу
6
COLLAR C, CUSHION ARM art. 52463-MCA-000
По запросу
7
ARM SUB-ASSY., RR. SHOCK ABSORBER art. 52465-MKC-A00
По запросу
8
PLATE, R. CUSHION CONNECTING art. 52471-MKC-A00
По запросу
9
PLATE, L. CUSHION CONNECTING art. 52472-MKC-A00
По запросу
10
GROMMET, MOTOR MOUNTING art. 52491-MCA-000
По запросу
11
STAY, MOTOR art. 52492-MCA-000
По запросу
12
BRACKET, RR. CUSHION ADJUSTER art. 52493-MKC-A00
По запросу
14
LABEL, RR. DAMPER (ENGLISH) art. 87516-KV6-610
По запросу
15
BOLT, FLANGE (8X16) art. 90123-MEN-670
По запросу
16
BOLT, SOCKET (10X48) art. 90126-MBN-670
По запросу
17
BOLT, SOCKET (12X102) art. 90128-MN1-670
По запросу
18
BOLT, FLANGE (12X112) art. 90136-MKC-A00
По запросу
19
BOLT, FLANGE (10X58) art. 90153-KK0-000
По запросу
20
NUT, U (10MM) (FUSE RASHI) art. 90304-GE8-003
По запросу
21
NUT, FLANGE (12MM) (FUSE RASHI) art. 90306-KF0-003
По запросу
22
BEARING, NEEDLE (20X26X20) art. 91072-MY1-005
По запросу
23
DUST SEAL (20X26X4.5) (ARAI) art. 91254-KS6-003
По запросу
24
BOLT, FLANGE (6X12) art. 96300-06012-00
По запросу
25
BOLT, FLANGE (6X14) art. 96300-06014-00
По запросу
