модель 2021 года
- Модель Gl1800
- Код модели GL1800B 3AC

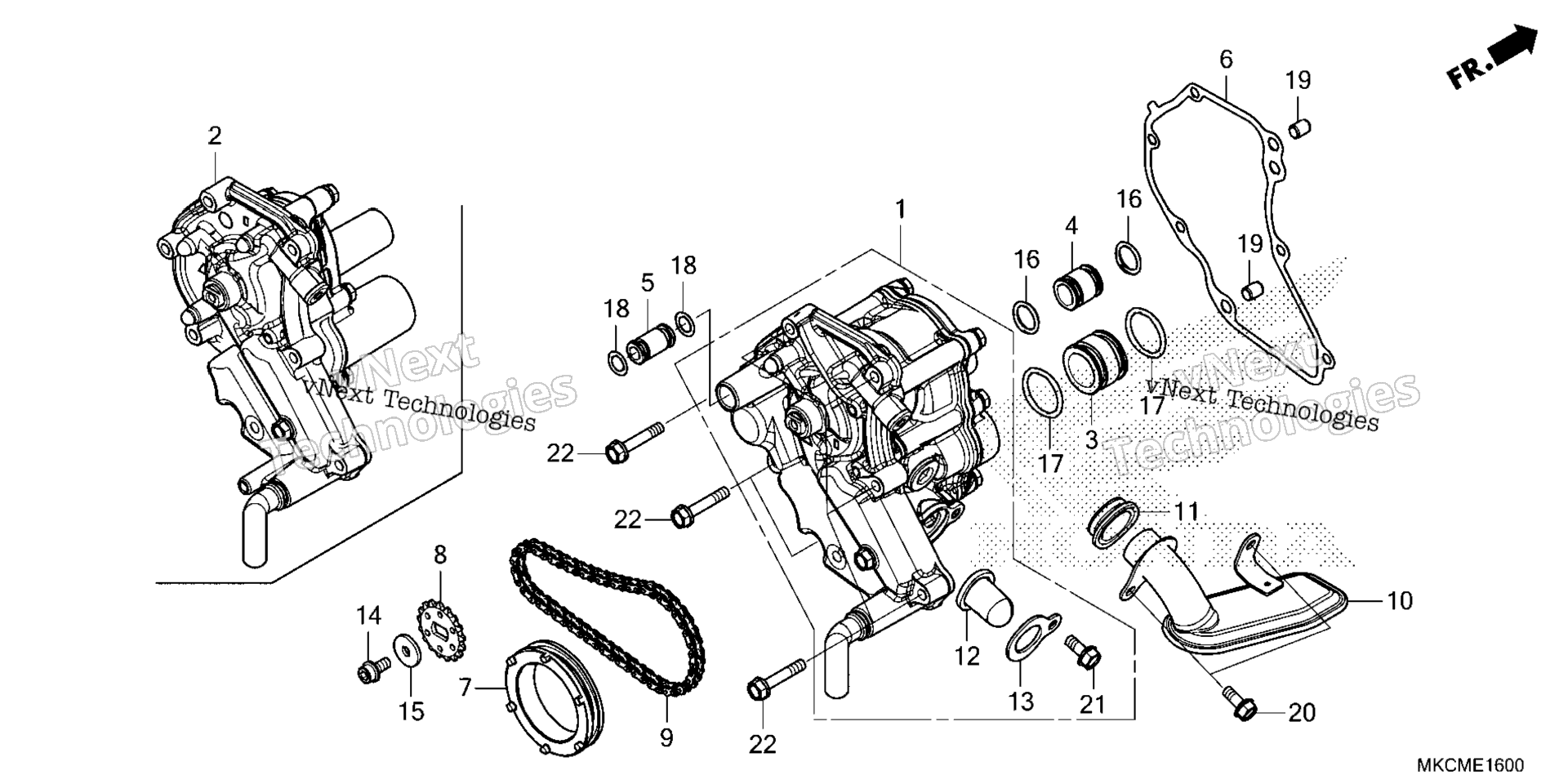

Схема масляного насоса для GL1800B 3AC
Схема
Детали
Номер
Наименование детали
Цена
2
PUMP ASSY., OIL art. 15100-MKC-A20
По запросу
3
JOINT, FEED LINE (IN) art. 15106-MKC-A00
По запросу
4
JOINT, FEED LINE (OUT) art. 15107-MKC-A00
По запросу
7
SPROCKET, OIL PUMP DRIVE (31T) art. 15131-MKC-A01
По запросу
8
SPROCKET, OIL PUMP DRIVEN (17T) art. 15134-MKC-A00
По запросу
9
CHAIN, OIL PUMP (DID25H-54L) (54L) (DAIDO) art. 15135-MCA-003
По запросу
10
STRAINER, OIL art. 15150-MKC-A00
По запросу
11
GASKET, OIL STRAINER art. 15154-MM5-000
По запросу
14
BOLT, SOCKET (6X12) art. 90003-HA0-003
По запросу
15
WASHER (6X2.3) art. 90488-MB0-000
По запросу
16
O-RING (14.8X2.4) art. 91303-MKC-A00
По запросу
17
O-RING (25X3) art. 91305-384-750
По запросу
19
PIN, DOWEL (8X10) art. 94301-08100
По запросу
20
BOLT, FLANGE (6X14) art. 95701-06014-00
По запросу
22
BOLT, FLANGE (6X32) art. 95701-06032-00
По запросу
