модель 2021 года
- Модель NC750X
- Код модели NC750XA AC

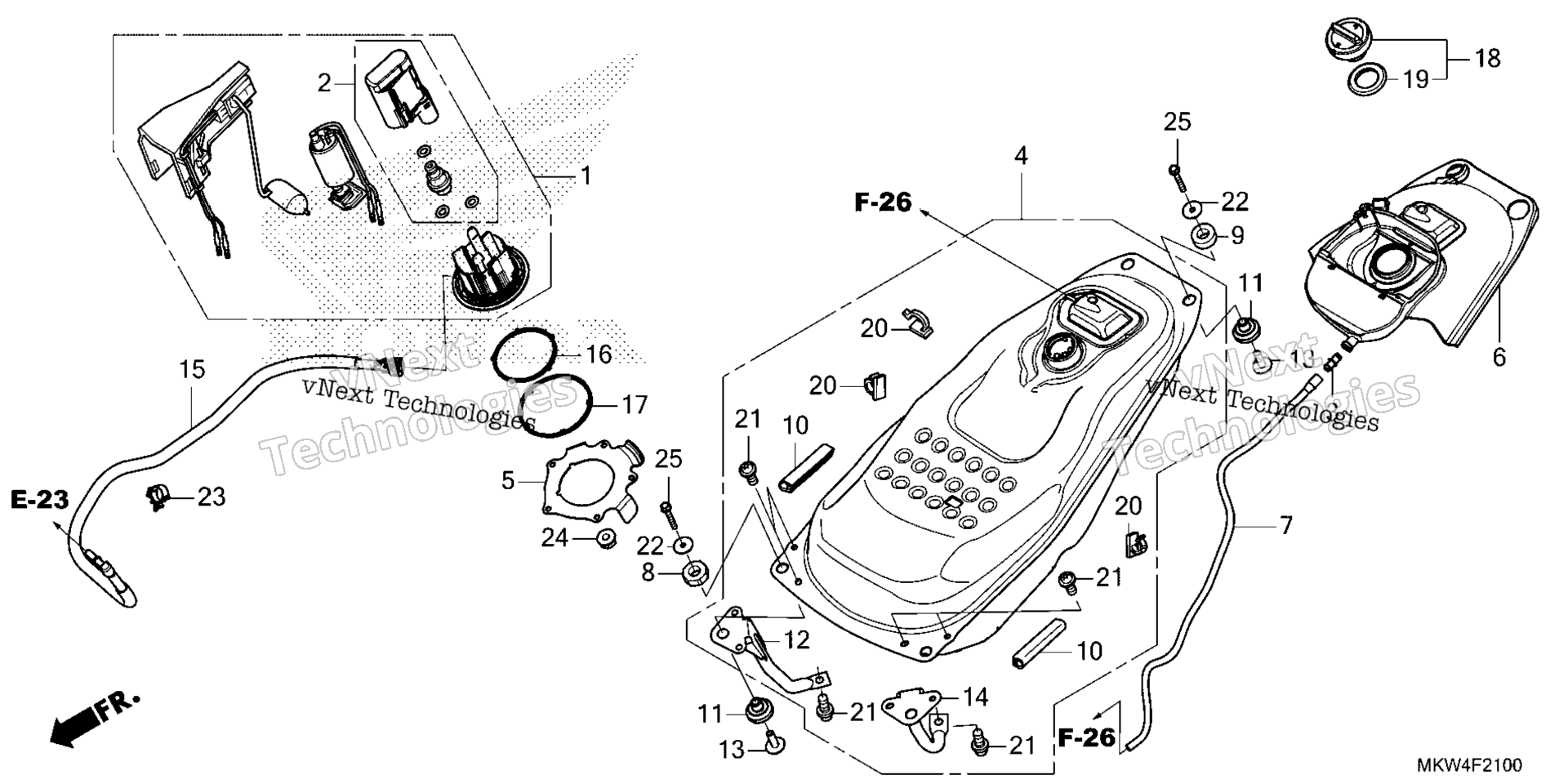

Схема топливной системы TANK / FUEL PUMP для NC750XA AC
Схема
Детали
Номер
Наименование детали
Цена
1
PUMP UNIT ASSY., FUEL (MSDS) art. 16700-MKW-D01
По запросу
2
FILTER ASSY., FUEL art. 16730-MKT-D01
По запросу
3
JOINT, BREATHER TUBE art. 17359-419-670
По запросу
4
TANK ASSY., FUEL art. 17500-MKW-D00
По запросу
5
PLATE, FUEL PUMP SETTING art. 17506-MKT-D00
По запросу
6
TRAY, FUEL TANK art. 17507-MKW-D00
По запросу
7
TUBE, DRAIN art. 17508-MKW-D00
По запросу
8
RUBBER, FR. FUEL TANK MOUNTTING (UPPER) art. 17513-MKW-D00
По запросу
9
RUBBER, RR. FUEL TANK MOUNTING (UPPER) art. 17514-MKW-D00
По запросу
10
TRIM, FUEL TANK art. 17516-MEE-D00
По запросу
11
RUBBER, FUEL TANK MOUNTING (LOWER) art. 17517-MGS-D30
По запросу
12
BRACKET, R. FUEL TANK art. 17517-MKW-D00
По запросу
13
COLLAR, FUEL TANK art. 17518-MGS-D30
По запросу
14
BRACKET, L. FUEL TANK art. 17518-MKW-D00
По запросу
15
HOSE, FUEL FEED art. 17526-MKW-D01
По запросу
16
GASKET, FUEL PUMP art. 17572-MKT-D00
По запросу
17
DUST SEAL art. 17573-MKT-D00
По запросу
18
Крышка бензобака Honda art. 17620-KFR-841
от 5 460 ₽
19
GASKET, FUEL FILLER CAP art. 17632-383-832
По запросу
20
CLIP, HARNESS art. 83705-MZ7-300
По запросу
21
BOLT-WASHER, TORX (6X12) art. 90062-RGH-A00
По запросу
22
WASHER (6.5X25X1.5) art. 90404-680-000
По запросу
23
CLAMP, TUBE (D18) art. 90651-HL3-G01
По запросу
24
NUT, FLANGE (6MM) art. 94050-06080
По запросу
25
BOLT, FLANGE (6X40) art. 95701-06040-08
По запросу
