модель 2022 года
- Модель CB500X
- Код модели CB500XA AC

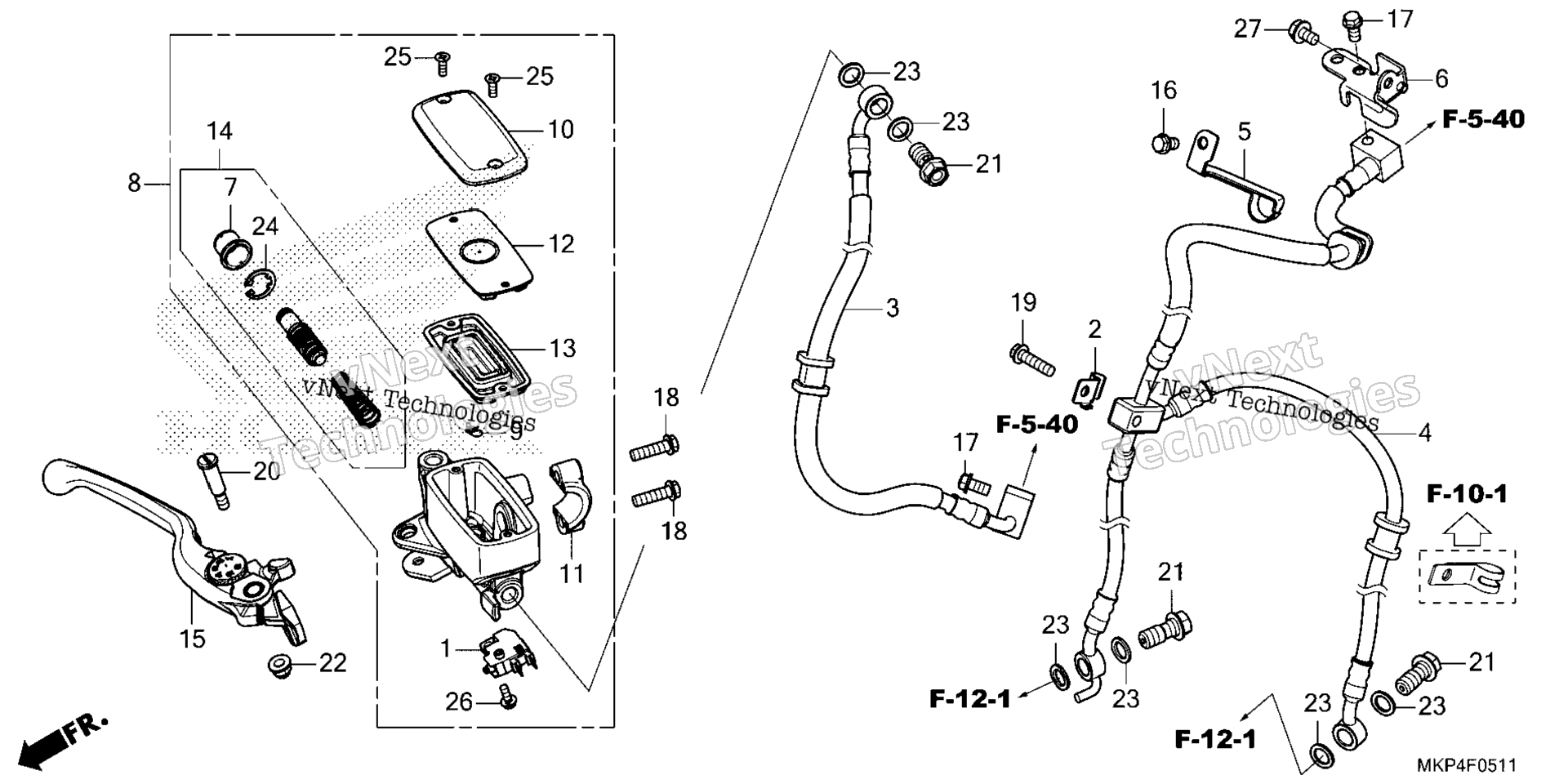

Схема переднего главного цилиндра тормоза (CB500XA'22/'23) для CB500XA AC
Схема
Детали
Номер
Наименование детали
Цена
1
SWITCH ASSY., FR. STOP art. 35340-MGS-D31
По запросу
2
CLAMP B, SENSOR WIRE art. 38514-MKH-D00
По запросу
3
HOSE A, FR. BRAKE art. 45125-MKP-DQ1
По запросу
4
HOSE B, FR. BRAKE art. 45126-MKP-DQ1
По запросу
5
CLAMP A, FR. BRAKE HOSE art. 45155-MKP-DQ0
По запросу
6
STAY, FR. BRAKE HOSE art. 45160-MKP-DN0
По запросу
7
BOOT art. 45504-410-003
По запросу
8
MASTER CYLINDER SUB-ASSY., FR. (NISSIN) art. 45510-MJE-305
По запросу
9
PROTECTOR art. 45512-MA6-006
По запросу
10
CAP, MASTER CYLINDER (NISSIN) art. 45513-MM5-016
По запросу
11
HOLDER, MASTER CYLINDER art. 45517-166-006
По запросу
12
PLATE, DIAPHRAGM art. 45518-MM5-006
По запросу
13
DIAPHRAGM art. 45520-MM5-006
По запросу
14
MASTER CYLINDER SET art. 45530-471-831
По запросу
15
LEVER ASSY., R. HANDLE art. 53170-MKK-D01
По запросу
16
BOLT, FLANGE (6X10) art. 90013-GHB-600
По запросу
17
BOLT, FLANGE (6X12) art. 90013-GHB-610
По запросу
18
BOLT, FLANGE (6X22) art. 90013-GHB-660
По запросу
19
BOLT, FLANGE (6X23.5) art. 90113-MKN-D50
По запросу
20
BOLT, HANDLE LEVER PIVOT art. 90114-MA5-671
По запросу
21
BOLT, OIL (10X22) (SAGA) art. 90145-MS9-612
По запросу
22
NUT, CAP (6MM) art. 90202-KCW-870
По запросу
23
Шайба-прокладка Honda art. 90545-300-000
от 368 ₽
24
CIRCLIP art. 90651-MA5-671
По запросу
25
SCREW, FLAT (4X12) art. 93600-04012-0G
По запросу
26
SCREW-WASHER (4X12) art. 93893-04012-07
По запросу
27
BOLT, FLANGE (6X10) art. 95701-06010-07
По запросу
