модель 2022 года
- Модель GROM 125
- Код модели GROM125 2AC

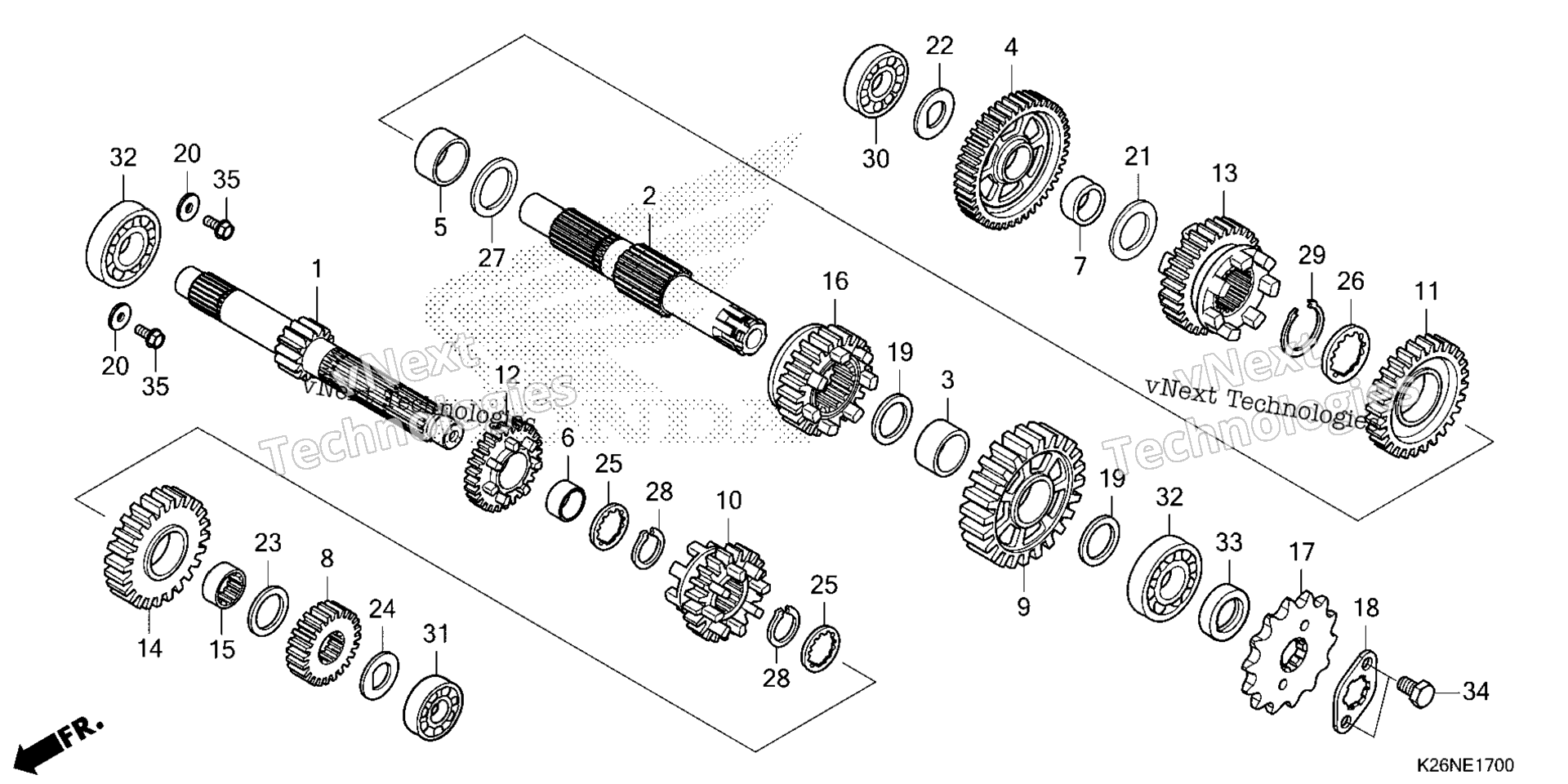

Схема трансмиссии для GROM125 2AC
Схема
Детали
Номер
Наименование детали
Цена
1
MAINSHAFT (13T) art. 23211-K26-G00
По запросу
2
COUNTERSHAFT art. 23221-K26-G00
По запросу
3
BUSH (17MM) art. 23415-K26-G00
По запросу
4
GEAR, COUNTER FIRST (37T) art. 23421-K26-G00
По запросу
5
BUSH (20X9) art. 23422-GB4-770
По запросу
6
BUSH (17MM) art. 23422-K26-G00
По запросу
7
BUSH (15MM) art. 23427-K26-G00
По запросу
8
GEAR, MAINSHAFT SECOND (18T) art. 23431-K26-G00
По запросу
9
GEAR, COUNTERSHAFT SECOND (32T) art. 23441-K26-G00
По запросу
10
GEAR, MAINSHAFT THIRD (19T) art. 23451-K26-G00
По запросу
11
GEAR, COUNTER THIRD (25T) art. 23461-K26-G00
По запросу
12
GEAR, MAINSHAFT FOURTH (29T) art. 23471-K26-G00
По запросу
13
GEAR, COUNTER FOURTH (30T) art. 23481-K26-G00
По запросу
14
GEAR, MAINSHAFT FIFTH (32T) art. 23491-K26-G00
По запросу
15
COLLAR, SPLINE (17X20X11) art. 23492-K26-G00
По запросу
16
GEAR, COUNTERSHAFT FIFTH (27T) art. 23501-K26-G00
По запросу
17
SPROCKET, DRIVE (15T) art. 23801-K26-G00
По запросу
18
PLATE, FIXING art. 23802-GN5-910
По запросу
19
WASHER (17X26X1.0) art. 90405-KYJ-900
По запросу
20
WASHER (6.2X19X2.3) art. 90407-KWW-740
По запросу
21
WASHER, THRUST (15MM) art. 90412-187-000
По запросу
22
WASHER, SPECIAL (15MM) art. 90412-K56-N00
По запросу
23
WASHER (17MM) art. 90452-115-000
По запросу
24
WASHER, SPECIAL (12MM) art. 90452-KPH-C00
По запросу
25
WASHER, SPLINE (17X23X1.6) art. 90452-KRM-840
По запросу
26
WASHER, SPLINE (20MM) art. 90453-KRM-840
По запросу
27
WASHER B, THRUST (20MM) art. 90454-KPS-900
По запросу
28
CIRCLIP (17MM) art. 90601-KRM-840
По запросу
29
SET-RING (20MM) art. 90605-KVS-900
По запросу
30
BEARING, RADIAL BALL (15X42X11) art. 91003-K1M-T01
По запросу
31
BEARING, RADIAL BALL (6001) art. 96100-60010-00
По запросу
31
BEARING, RADIAL BALL (6001) art. 91013-KSS-901
По запросу
32
BEARING, RADIAL BALL (6203) art. 91015-KSS-901
По запросу
32
BEARING, RADIAL BALL (6203) (NA USE ALT:96100-62030-00) art. 91015-KZV-J01
По запросу
33
OIL SEAL (17X30X5) (NOK) art. 91204-KPH-902
По запросу
34
BOLT, HEX. (6X10) art. 92101-06010-0A
По запросу
35
BOLT, FLANGE (6X14) art. 95701-06014-00
По запросу
