модель 2024 года
- Модель CBF300N
- Код модели CBF300NA AC

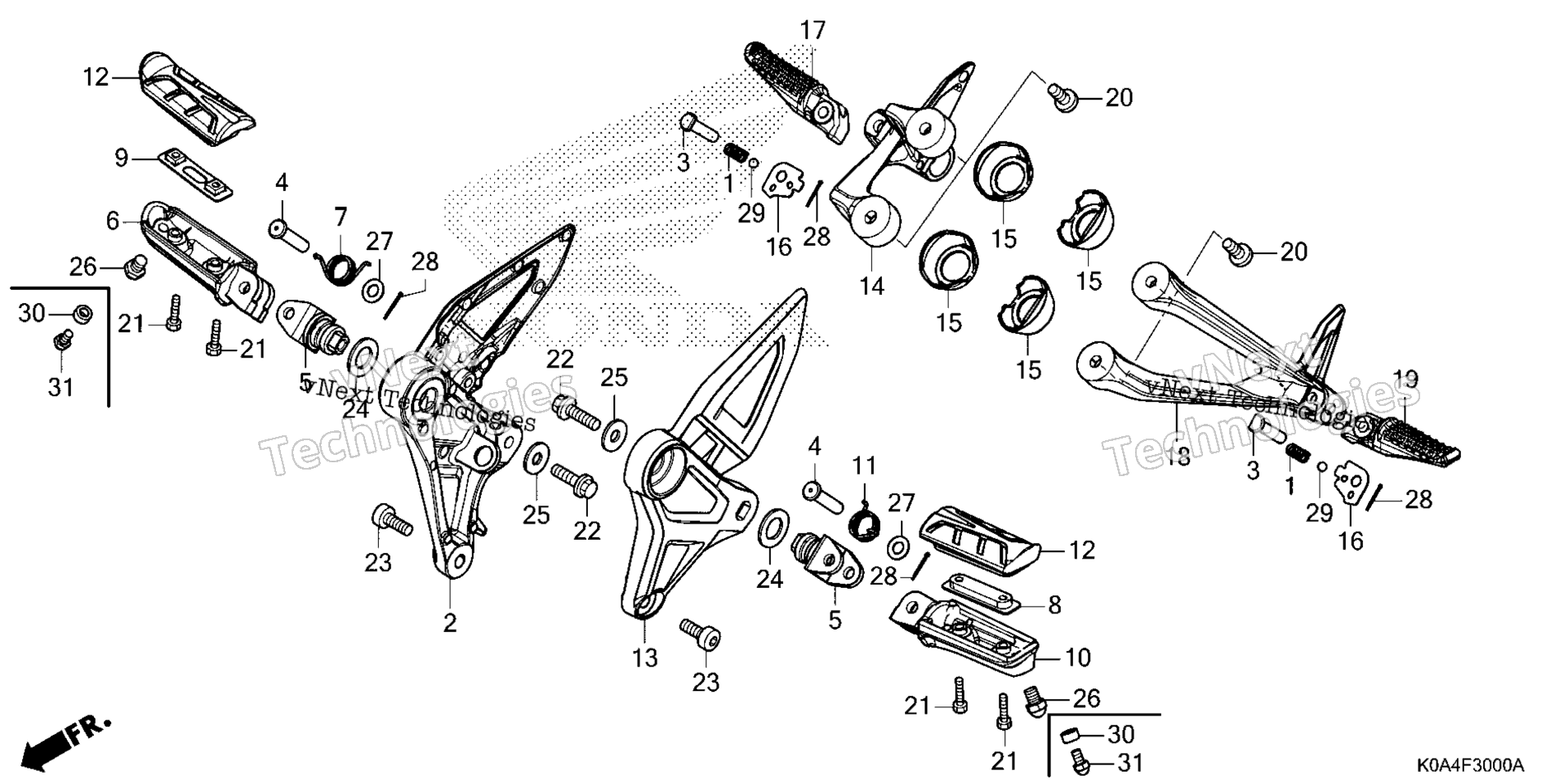

Схема подножка для CBF300NA AC
Схема
Детали
Номер
Наименование детали
Цена
1
SPRING, KICK STARTER STOPPER art. 28333-300-000
По запросу
2
HOLDER, R. STEP art. 50600-K0A-DB0
По запросу
3
PIN, STEP BAR JOINT art. 50603-K94-T00
По запросу
4
PIN, STEP BAR JOINT art. 50603-KB4-000
По запросу
5
BRACKET, MAIN STEP art. 50612-K0A-DB0
По запросу
6
ARM, R. MAIN STEP art. 50635-K1L-D00
По запросу
7
SPRING, R. STEP RETURN art. 50617-445-840
По запросу
8
PLATE, STEP SETTING art. 50613-K0A-DB0
По запросу
9
PLATE, STEP SETTING art. 50613-K0A-DB0
По запросу
10
ARM, L. MAIN STEP art. 50645-K1L-D00
По запросу
11
SPRING, L. STEP RETURN art. 50644-445-840
По запросу
12
RUBBER, MAIN STEP art. 50610-K15-900
По запросу
13
HOLDER, L. STEP art. 50700-K0A-DB0
По запросу
14
HOLDER, R. PILLION STEP art. 50715-K0A-DB0
По запросу
15
COVER, PILLION STEP art. 50716-K0A-DB0
По запросу
16
PLATE, PILLION STEP CLICK art. 50718-MN8-000
По запросу
17
ARM, R. PILLION STEP art. 50720-K0A-DB0
По запросу
18
HOLDER, L. PILLION STEP art. 50725-K0A-DB0
По запросу
19
ARM, L. PILLION STEP art. 50730-K0A-DB0
По запросу
20
BOLT, SOCKET (8X20) art. 90106-K94-T00
По запросу
21
BOLT, SPECIAL (5X14) art. 90108-K15-900
По запросу
22
BOLT, FLANGE (8X28) art. 90131-KWN-900
По запросу
23
BOLT, SOCKET (8X22) art. 90161-K94-T00
По запросу
24
WASHER (15.5X27X2.0) art. 90502-K94-T00
По запросу
25
WASHER (8.5X22X2.0) art. 90503-K94-T00
По запросу
27
WASHER, PLAIN (8MM) art. 94102-08000
По запросу
28
PIN, COTTER (1.6X25) art. 94201-16250
По запросу
29
BALL, STEEL (#8) (1/4) art. 96211-08000
По запросу
30
COLLAR (6MM) art. 90311-K15-900
По запросу
31
BOLT, CAP (6X16) art. 92501-06016-0A
По запросу
