модель 2024 года
- Модель CRF110
- Код модели CRF110F 2AC

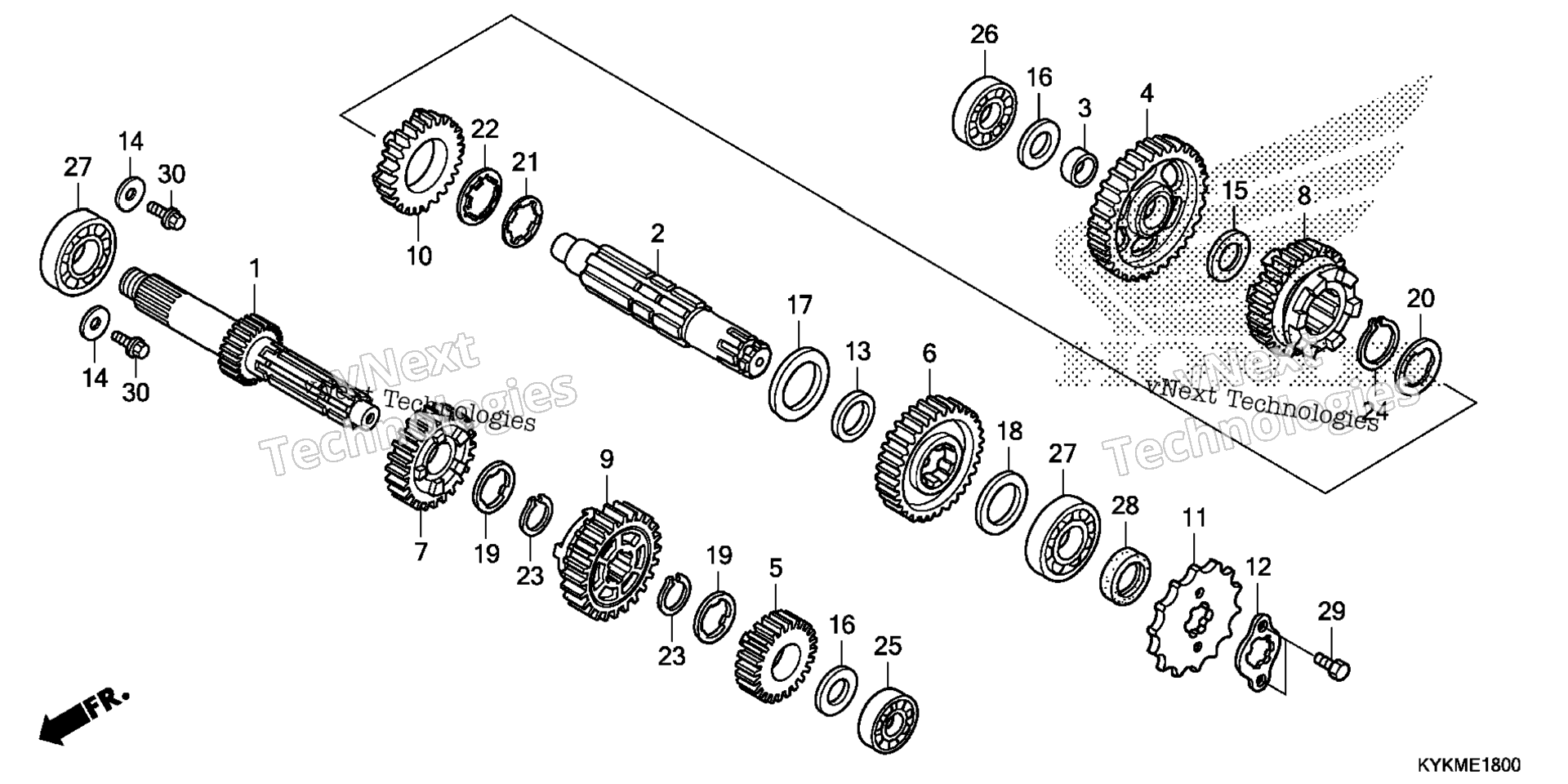

Схема трансмиссии для CRF110F 2AC
Схема
Детали
Номер
Наименование детали
Цена
1
MAINSHAFT (13T) art. 23211-KZV-J01
По запросу
2
COUNTERSHAFT art. 23221-KZV-J00
По запросу
3
BUSH (15MM) art. 23415-KWW-A80
По запросу
4
GEAR, COUNTERSHAFT FIRST (34T) art. 23421-KZV-J00
По запросу
5
GEAR, MAINSHAFT SECOND (18T) art. 23431-KZV-J01
По запросу
6
GEAR, COUNTERSHAFT SECOND (28T) art. 23441-KZV-J00
По запросу
7
GEAR, MAINSHAFT THIRD (22T) art. 23451-KWW-740
По запросу
8
GEAR, COUNTERSHAFT THIRD (25T) art. 23461-KWW-740
По запросу
9
GEAR, MAINSHAFT FOURTH (24T) art. 23471-KZV-J01
По запросу
10
GEAR, COUNTERSHAFT FOURTH (22T) art. 23481-KZV-J00
По запросу
11
SPROCKET, DRIVE (14T) art. 23801-KWW-740
По запросу
12
PLATE, FIXING art. 23802-KVR-C00
По запросу
13
COLLAR, LOCK PLATE art. 23911-KPH-900
По запросу
14
WASHER (6.2X19X2.3) art. 90407-KWW-740
По запросу
15
WASHER, THRUST (15MM) art. 90412-187-000
По запросу
16
WASHER, SPECIAL (12X23) art. 90412-KPH-900
По запросу
17
WASHER, THRUST (20MM) art. 90452-413-000
По запросу
18
WASHER, THRUST (17MM) art. 90452-GB4-770
По запросу
19
WASHER, SPLINE (17MM) art. 90461-035-000
По запросу
20
WASHER, SPLINE (20MM) art. 90461-459-010
По запросу
21
WASHER, SPLINE (20MM) art. 90461-KWB-600
По запросу
22
WASHER, LOCK (20MM) art. 90465-KWB-600
По запросу
23
CIRCLIP (17MM) art. 90601-KYY-900
По запросу
24
CIRCLIP (20MM) art. 90602-KYY-900
По запросу
25
BEARING, RADIAL BALL (6001) art. 96100-60010-00
По запросу
26
BEARING, RADIAL BALL (6201) art. 91014-KZV-J01
По запросу
27
BEARING, RADIAL BALL (6203) (NA USE ALT:96100-62030-00) art. 91015-KZV-J01
По запросу
28
OIL SEAL (17X29X5) art. 91204-KWB-601
По запросу
29
BOLT, HEX. (6X10) art. 92101-06010-0A
По запросу
30
BOLT, FLANGE (6X12) art. 95701-06012-00
По запросу
