модель 2024 года
- Модель NAVI 110
- Код модели NVA110B AC

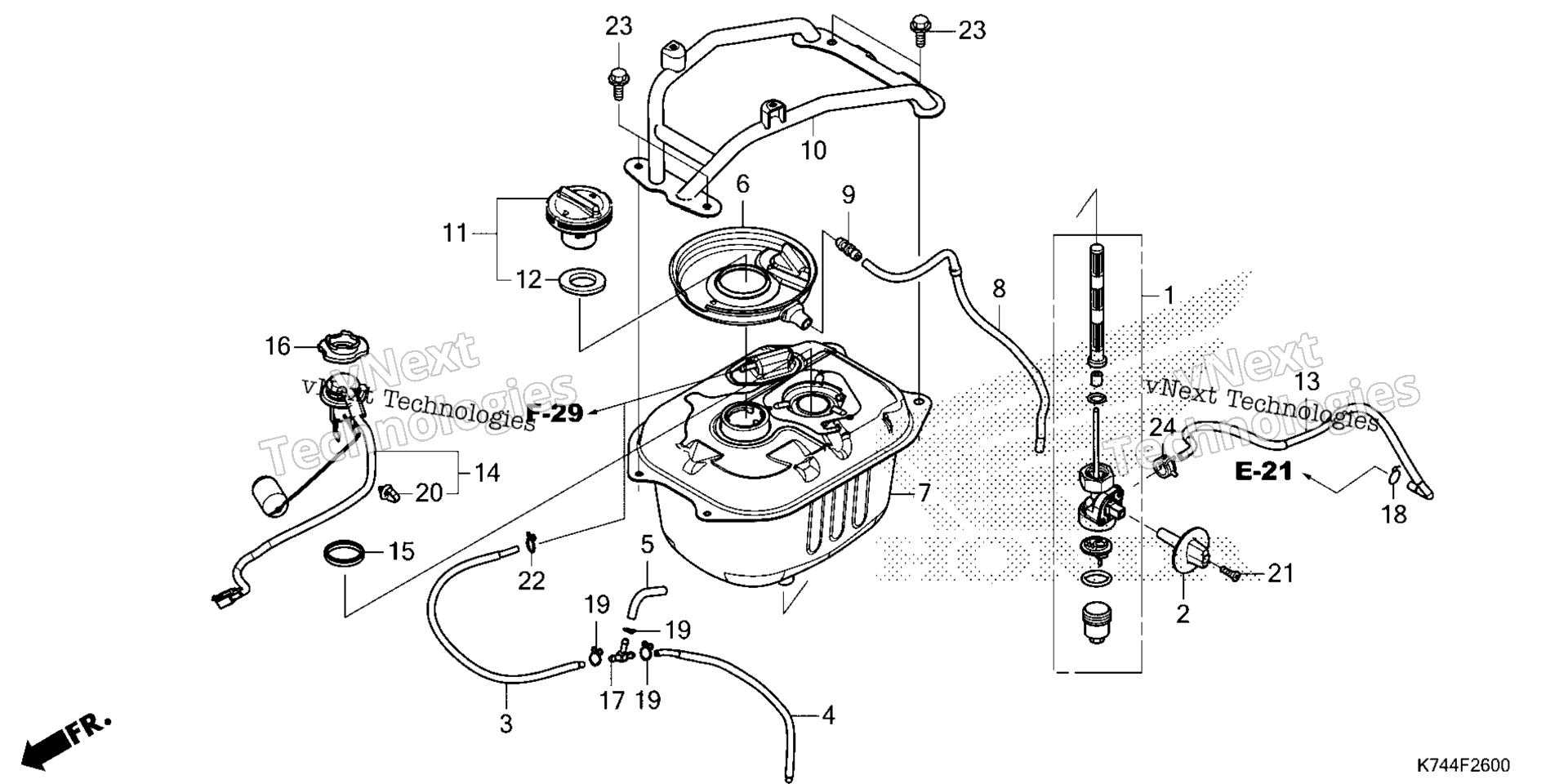

Схема топливного бака для NVA110B AC
Схема
Детали
Номер
Наименование детали
Цена
1
PETCOCK ASSY. art. 16950-K74-F01
По запросу
2
LEVER, PETCOCK art. 16955-K74-N00
По запросу
6
TRAY, FUEL art. 17505-K74-N00
По запросу
7
TANK, FUEL art. 17510-K74-D00
По запросу
8
TUBE, FUEL DRAIN art. 17515-K74-N00
По запросу
9
JOINT, FUEL TUBE art. 17525-KTP-900
По запросу
10
PIPE, SIDE COVER MOUNTING art. 17550-K74-N20
По запросу
11
CAP, FUEL FILLER art. 17620-K0L-D01
По запросу
12
GASKET, FUEL FILLER CAP art. 17632-383-832
По запросу
13
TUBE, FUEL art. 17683-K74-A00
По запросу
14
FUEL UNIT art. 37800-K74-A01
По запросу
15
GASKET, BASE art. 37801-K74-A01
По запросу
16
RETAINER, FUEL UNIT art. 37802-GA7-700
По запросу
18
CLAMP, TUBE (8.5) art. 90653-KSJ-A20
По запросу
20
CLIP, HARNESS BAND (151.5MM) (NATURAL) art. 91540-S30-003
По запросу
21
SCREW, PAN (4X30) art. 93500-04030-0G
По запросу
23
BOLT, FLANGE (6X12) art. 95701-06012-00
По запросу
24
CLAMP, TUBE (8.0) art. 90652-KSJ-A21
По запросу
