модель 2002 года
- Модель ER500
- Код модели ER5 (ER500-C2)

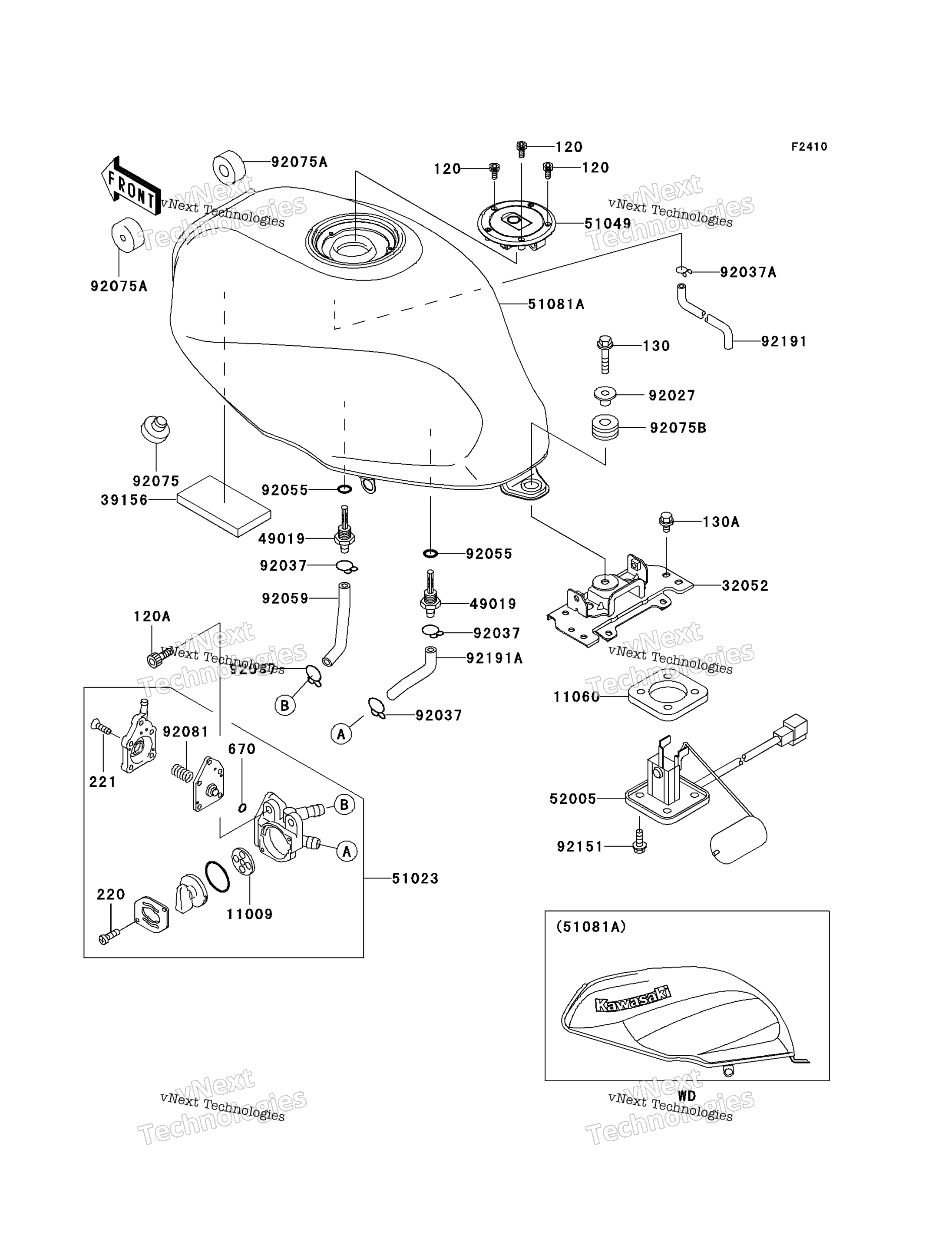

Схема топливного бака для ER5 (ER500-C2)
Схема
Детали
Номер
Наименование детали
Цена
120
BOLT-SOCKET art. 120CB0612
По запросу
120
BOLT-SOCKET art. 120CB0516
По запросу
130
BOLT-FLANGED,8X30 art. 130CA0830
По запросу
130
BOLT-FLANGED art. 130BB0610
По запросу
220
Винт Kawasaki art. 220AA0308
от 116 ₽
221
Винт 4х14 Kawasaki art. 221AA0414
от 368 ₽
670
Кольцо резиновое топливного крана Kawasaki art. 670B1504
от 473 ₽
11009
Шайба Kawasaki art. 43049-1103
от 578 ₽
11060
GASKET,FUEL GAUGE art. 11060-1952
По запросу
32052
BRACKET-TANK,RR art. 32052-1431
По запросу
39156
PAD,FUEL TANK,RH art. 39156-1280
По запросу
49019
FILTER-FUEL, art. 49019-1057
По запросу
51023
TAP-ASSY,FUEL art. 51023-1369
По запросу
51049
CAP-TANK,FUEL art. 51049-0021
По запросу
51081
TANK-COMP-FUEL,C.L.BL art. 51081-5431-E1
По запросу
52005
GAUGE,FUEL art. 52005-1144
По запросу
92027
COLLAR,L=19.3 art. 92027-1780
По запросу
92037
CLAMP,TUBE art. 92037-147
По запросу
92037
CLAMP,TUBE art. 92037-1972
По запросу
92055
RING-O,11.5X1.5 art. 92055-1387
По запросу
92059
TUBE,6.5X11.5X260 art. 92059-3731
По запросу
92075
DAMPER art. 92075-015
По запросу
92075
DAMPER,FUEL TANK art. 92075-125
По запросу
92075
DAMPER art. 92075-1736
По запросу
92081
Пружина топливного крана Kawasaki art. 92081-1240
от 578 ₽
92151
BOLT,FLANGED,5X12 art. 92151-1599
По запросу
92191
TUBE art. 92191-1218
По запросу
92191
TUBE,FUEL art. 92191-1646
По запросу
