модель 2003 года
- Модель KLX 400
- Код модели KLX400SR (KLX400-A1)

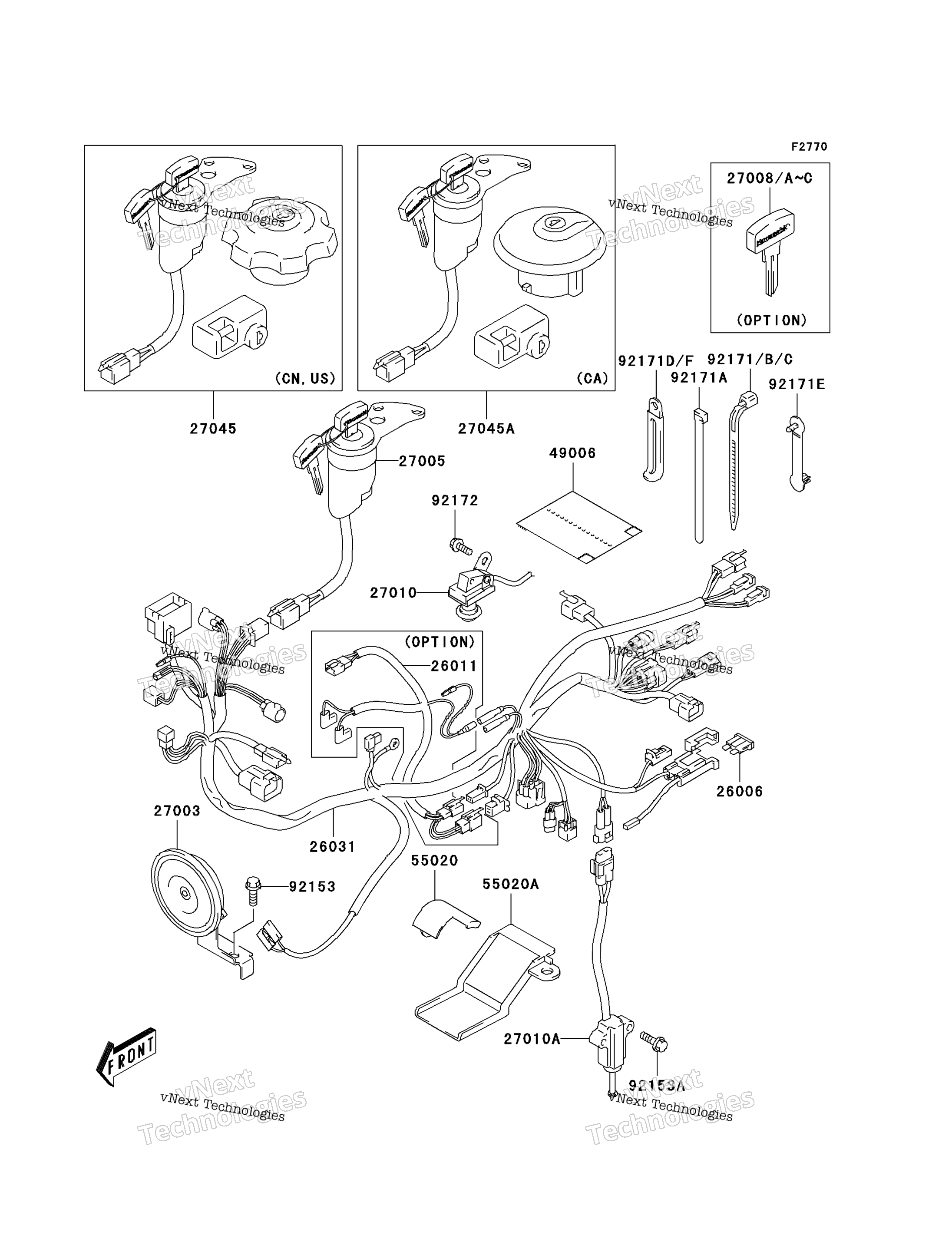

Схема системы зажигания Switch для KLX400SR (KLX400-A1)
Схема
Детали
Номер
Наименование детали
Цена
26006
FUSE,20A art. 26006-S006
По запросу
26011
WIRE-LEAD,HEATER (OPTION) art. 26011-S020
По запросу
26031
HARNESS art. 26031-S004
По запросу
27003
HORN art. 27003-S009
По запросу
27005
SWITCH-ASSY-IGNITION art. 27005-S006
По запросу
27008
KEY-LOCK,BLANK (TYPE: (OPTION) art. 27008-S008
По запросу
27008
KEY-LOCK,BLANK (TYPE: (OPTION) art. 27008-S009
По запросу
27008
KEY-LOCK,BLANK (TYPE: (OPTION) art. 27008-S010
По запросу
27008
KEY-LOCK,BLANK (TYPE: (OPTION) art. 27008-S011
По запросу
27010
SWITCH,STOP LAMP art. 27010-S032
По запросу
27010
SWITCH,SIDE STAND art. 27010-S033
По запросу
27045
SWITCH-ASSY [US] art. 27045-S015
По запросу
27045
SWITCH-ASSY [CA] art. 27045-S016
По запросу
49006
BOOT,WIRING HARNESS art. 49006-S029
По запросу
55020
GUARD,WIRING HARNESS art. 55020-S022
По запросу
55020
GUARD,WIRING HARNESS art. 55020-S023
По запросу
92153
BOLT art. 92153-S486
По запросу
92153
BOLT art. 92153-S502
По запросу
92171
CLAMP art. 92171-S014
По запросу
92171
CLAMP,L:145 art. 92171-S015
По запросу
92171
CLAMP,L:165 art. 92171-S016
По запросу
92171
CLAMP,L:235 art. 92171-S018
По запросу
92171
CLAMP art. 92171-S033
По запросу
92171
CLAMP art. 92171-S108
По запросу
92171
CLAMP,OIL HOSE NO.2 art. 92171-S132
По запросу
92172
SCREW,STOP LAMP SWITC art. 92172-S202
По запросу
Другие схемы модели
Система зажигания Switch
