модель 2004 года
- Модель Vulcan 1500
- Код модели VULCAN 1500 CLASSIC (VN1500-E7)

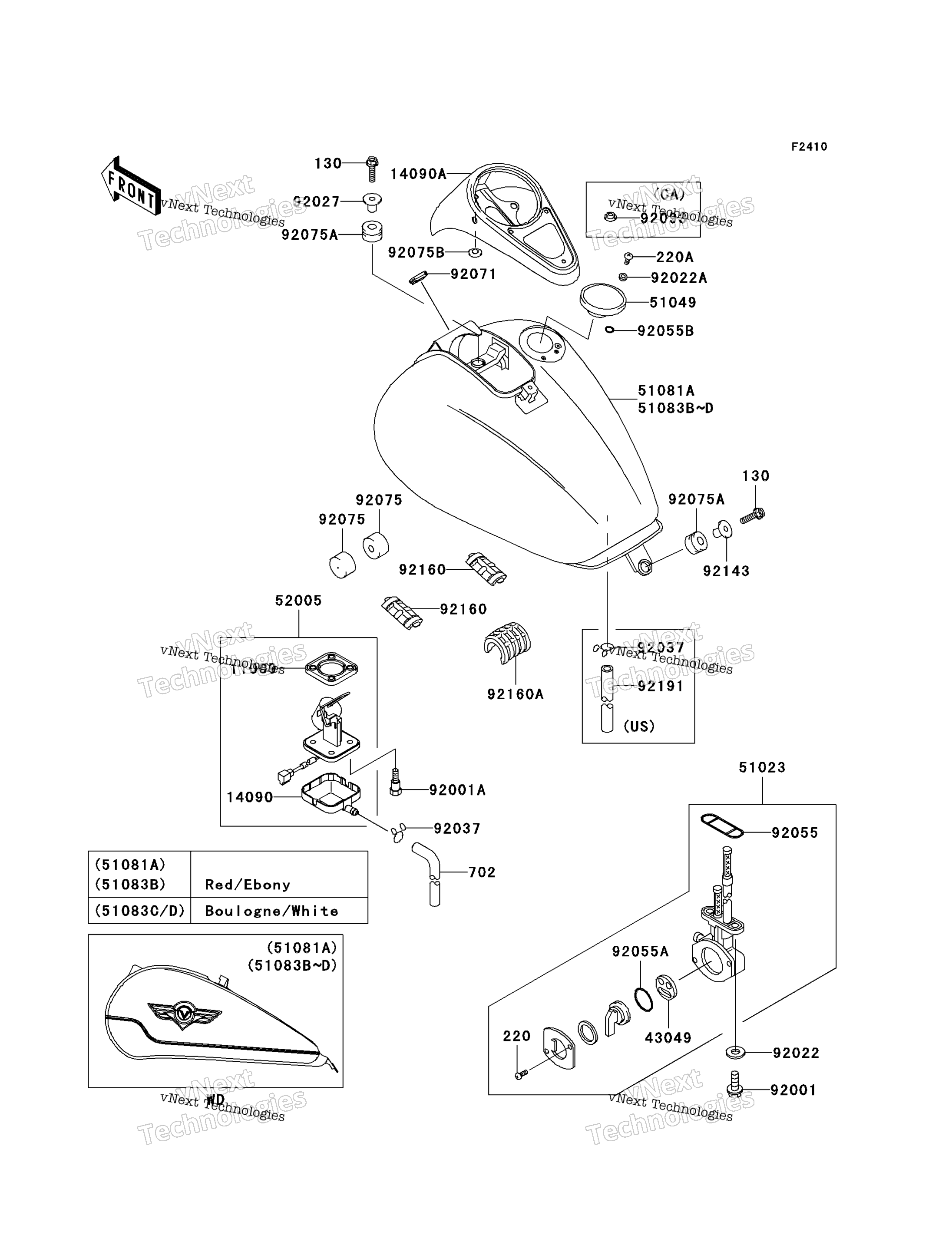

Схема топливного бака для VULCAN 1500 CLASSIC (VN1500-E7)
Схема
Детали
Номер
Наименование детали
Цена
130
BOLT-FLANGED,8X30 art. 130BA0830
По запросу
220
SCREW-PAN-CROS art. 220AA0510
По запросу
220
Винт Kawasaki art. 220AA0308
от 116 ₽
702
TUBE-RUBBER art. 702A071000
По запросу
11009
GASKET,FUEL GAUGE art. 11009-1656
По запросу
14090
COVER,FUEL GAUGE art. 14090-1624
По запросу
14090
COVER,METER art. 14090-1674
По запросу
43049
PACKING,TAP VALVE art. 43049-1091
По запросу
51023
TAP-ASSY,FUEL art. 51023-1330
По запросу
51049
CAP-TANK,FUEL art. 51049-1132
По запросу
51081
TANK-COMP-FUEL,RED/EB [US] art. 51081-5032-CV
По запросу
51083
TANK-COMP-FUEL,RED/EB [CA] art. 51083-5081-CV
По запросу
51083
TANK-COMP-FUEL,BOULOG [US] art. 51083-5103-2S
По запросу
51083
TANK-COMP-FUEL,BOULOG [CA] art. 51083-5104-2S
По запросу
52005
GAUGE,FUEL art. 52005-5009
По запросу
92001
BOLT,6X25 art. 92153-0514
По запросу
92001
BOLT,FUEL GAUGE art. 92001-1705
По запросу
92022
WASHER,6.2X11X1.5 art. 92022-183
По запросу
92022
WASHER,5.1X10X1.0 art. 92022-1977
По запросу
92027
COLLAR,L=19.3 art. 92027-1780
По запросу
92037
CLAMP,TUBE [CA] art. 92037-147
По запросу
92055
RING-O art. 92055-1552
По запросу
92055
Кольцо уплотнительное резиновое Kawasaki art. 92055-1419
от 683 ₽
92055
Прокладка резиновая Kawasaki art. 92055-1112
По запросу
92071
GROMMET art. 92071-1187
По запросу
92075
DAMPER,FUEL TANK art. 92075-125
По запросу
92075
DAMPER art. 92075-1736
По запросу
92075
DAMPER,RUBBER art. 92075-261
По запросу
92093
SEAL,FUEL TANK CAP [CA] art. 92093-1030
По запросу
92143
COLLAR art. 92143-1835
По запросу
92160
DAMPER,FUEL TANK art. 92160-1751
По запросу
92160
DAMPER,FUEL TANK art. 92160-1799
По запросу
92191
TUBE,DRAIN [US] art. 92191-1272
По запросу
