модель 2007 года
- Модель VULCAN 1600
- Код модели VULCAN 1600 NOMAD (VN1600D7F)

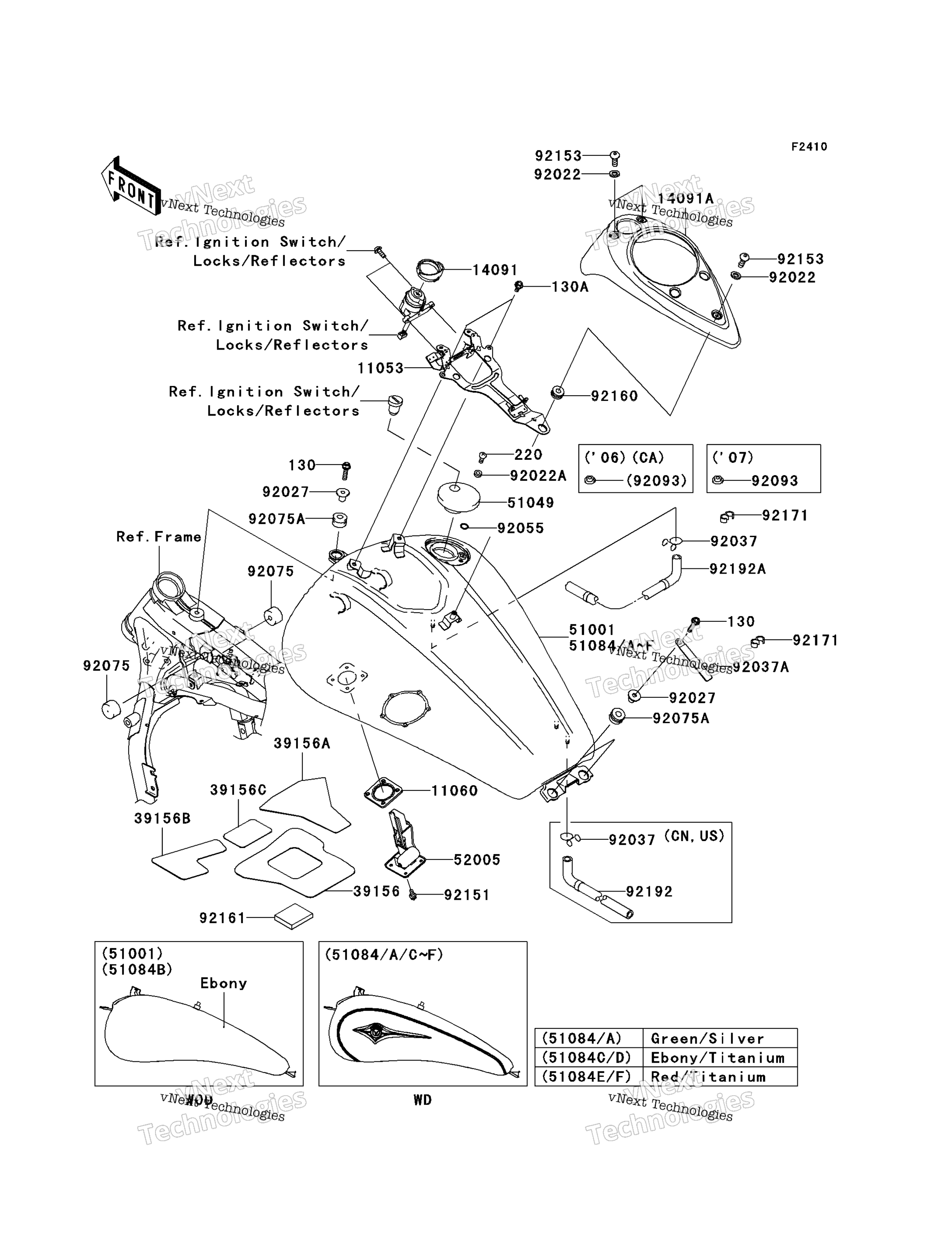

Схема топливного бака (D6f/D7f/D7fa) для VULCAN 1600 NOMAD (VN1600D7F)
Схема
Детали
Номер
Наименование детали
Цена
130
BOLT-FLANGED,8X30 art. 130BA0830
По запросу
130
BOLT-FLANGED,6X14,BLACK art. 130BB0614
По запросу
220
SCREW-PAN-CROS art. 220AA0510
По запросу
11053
BRACKET,METER COVER art. 11053-0275
По запросу
11060
GASKET,FUEL GAUGE art. 11060-1952
По запросу
14091
COVER,IGNITION SWITCH art. 14091-0088
По запросу
14091
COVER,METER art. 14091-0091
По запросу
39156
PAD,FUEL TANK,CNT,RR art. 39156-0019
По запросу
39156
PAD,FUEL TANK,RH art. 39156-0020
По запросу
39156
PAD,FUEL TANK,LH art. 39156-0021
По запросу
39156
PAD,FUEL TANK,CNT,FR art. 39156-0022
По запросу
51001
TANK-COMP-FUEL,EBONY [CN,US] art. 51001-0211-H8
По запросу
51049
CAP-TANK,FUEL art. 51049-0003
По запросу
51084
TANK-COMP-FUEL,EBONY [CA] art. 51084-5131-H8
По запросу
52005
GAUGE,FUEL art. 52005-0004
По запросу
92022
WASHER,5.1X10X1.0 art. 92022-1977
По запросу
92022
WASHER,6.2X11X1.5 art. 92022-183
По запросу
92027
COLLAR,L=19.3 art. 92027-1780
По запросу
92037
CLAMP,TUBE [CA] art. 92037-147
По запросу
92037
CLAMP,HARNESS,L=100 art. 92037-1636
По запросу
92055
RING-O art. 92055-1552
По запросу
92075
DAMPER,FUEL TANK art. 92075-125
По запросу
92075
DAMPER art. 92075-1736
По запросу
92093
SEAL,FUEL TANK CAP art. 92093-1030
По запросу
92151
BOLT,FLANGED,5X12 art. 92151-1599
По запросу
92153
BOLT,SOCKET,6X10 art. 92153-1096
По запросу
92160
DAMPER art. 92160-1162
По запросу
92161
DAMPER art. 92161-1338
По запросу
92171
CLAMP art. 92171-1184
По запросу
92192
TUBE,BREATHER [CN,US] art. 92192-0024
По запросу
92192
TUBE,DRAIN art. 92192-0038
По запросу
