модель 2009 года
- Модель VULCAN 1700
- Код модели VULCAN 1700 VOYAGER (VN1700A9F)

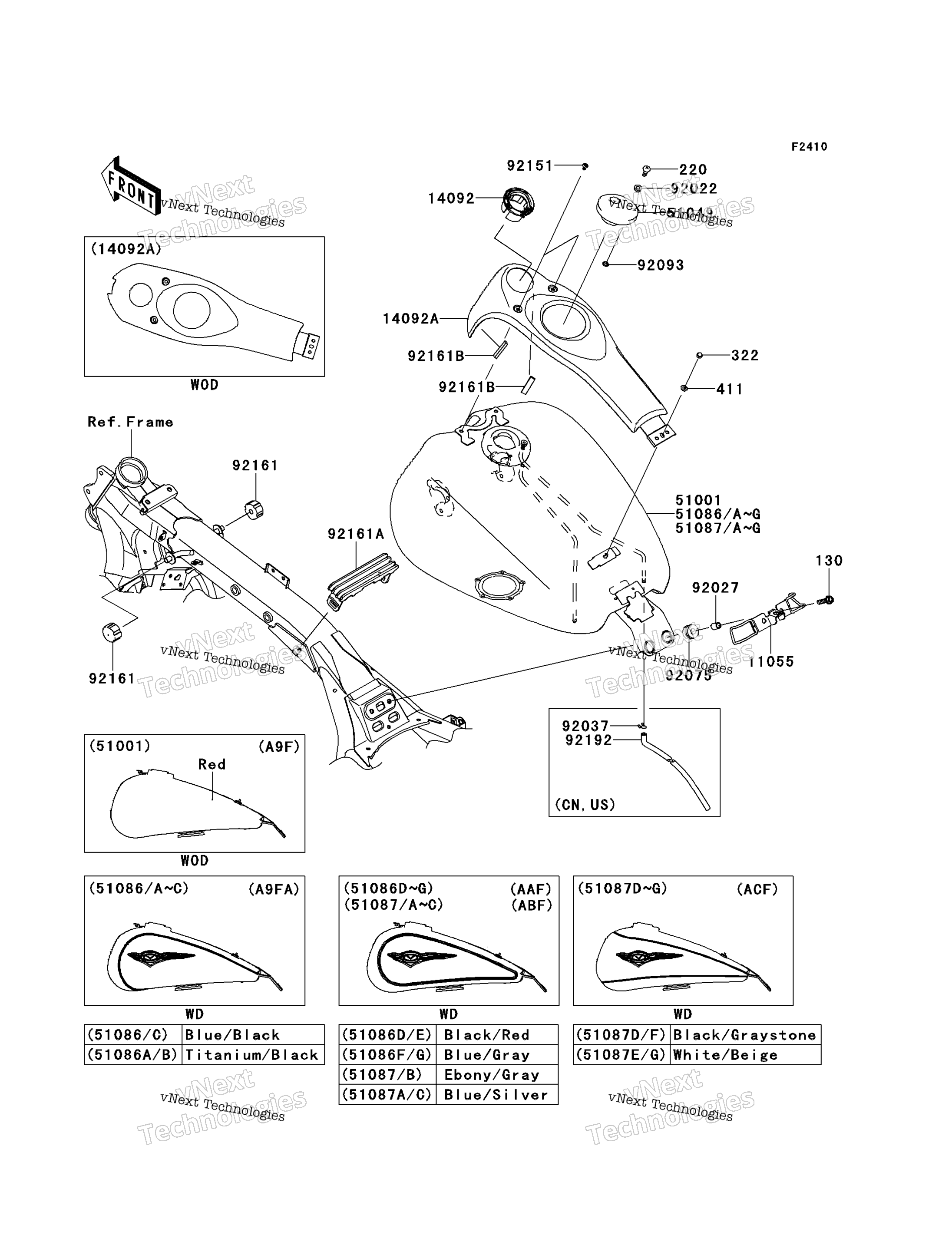

Схема топливного бака для VULCAN 1700 VOYAGER (VN1700A9F)
Схема
Детали
Номер
Наименование детали
Цена
130
BOLT-FLANGED,8X30 art. 130BA0830
По запросу
220
SCREW-PAN-CROS,5X10 art. 220AA0510
По запросу
322
NUT-CAP,6MM art. 322AB0600
По запросу
411
WASHER-PLAIN,6MM art. 411S0600
По запросу
11055
BRACKET,SEAT art. 11055-1552
По запросу
14092
COVER,IGNITION SWITCH art. 14092-0046
По запросу
14092
COVER,FUEL TANK art. 14092-0116
По запросу
51001
TANK-COMP-FUEL,C.D.RED art. 51001-0314-25T
По запросу
51049
CAP-TANK,FUEL art. 51049-0003
По запросу
92022
WASHER,5.1X10X1.0 art. 92022-1977
По запросу
92027
COLLAR,8.8X12X17 art. 92027-034
По запросу
92037
CLAMP,TUBE art. 92037-147
По запросу
92075
DAMPER art. 92075-1736
По запросу
92093
SEAL,FUEL TANK CAP art. 92093-1030
По запросу
92151
BOLT,SOCKET,6X10 art. 92151-1449
По запросу
92161
DAMPER,TANK COVER art. 92161-0804
По запросу
92161
DAMPER,FUEL TANK art. 92161-0577
По запросу
92161
DAMPER,FUEL TANK art. 92161-0293
По запросу
92192
TUBE,BREATHER art. 92192-0668
По запросу
