модель 2017 года
- Модель VULCAN 1700
- Код модели VULCAN 1700 VAQUERO ABS (VN1700KHF)

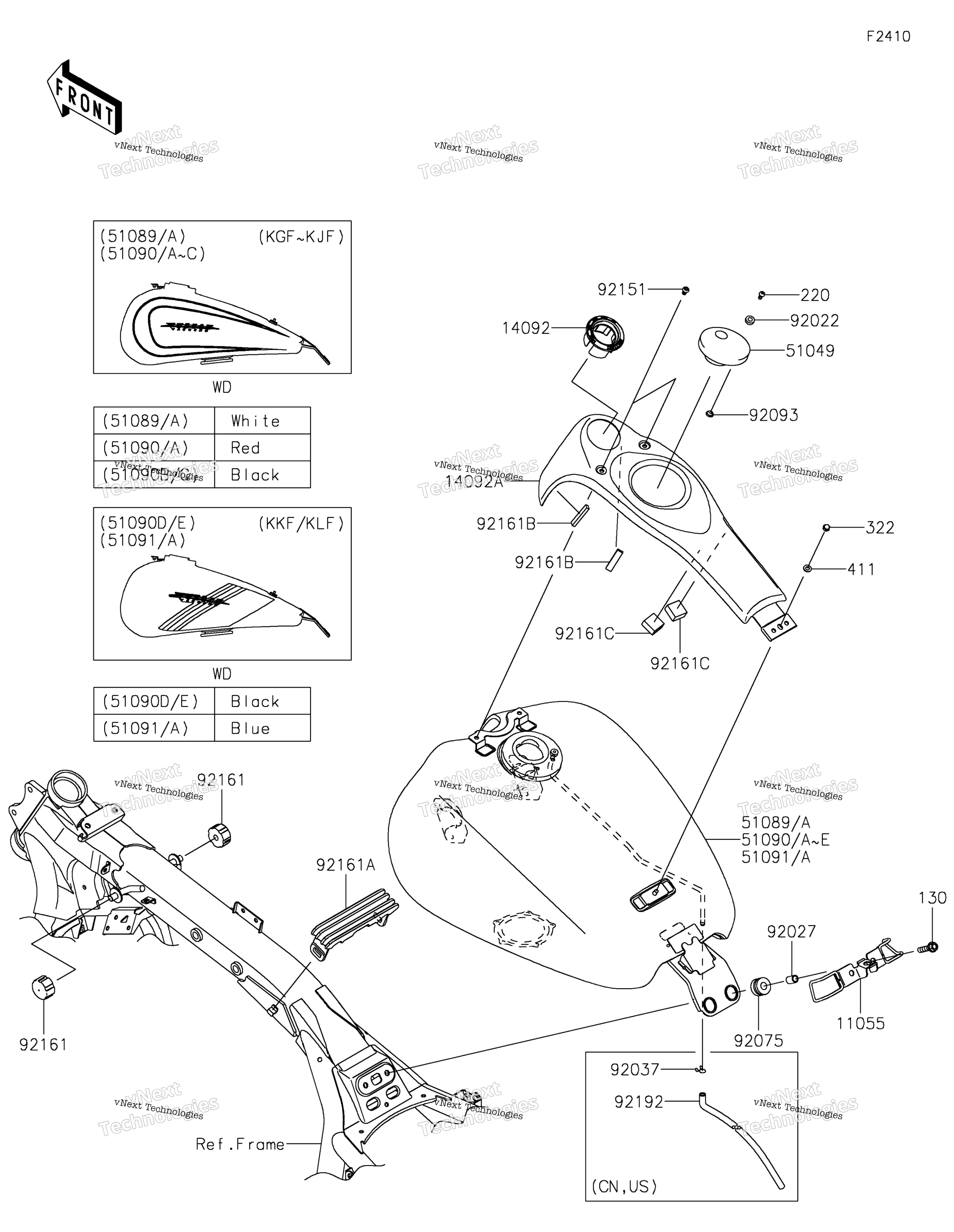

Схема топливного бака для VULCAN 1700 VAQUERO ABS (VN1700KHF)
Схема
Детали
Номер
Наименование детали
Цена
130
BOLT-FLANGED,8X30 art. 130BA0830
По запросу
220
SCREW-PAN-CROS,5X10 art. 220AA0510
По запросу
322
NUT-CAP,6MM art. 322AB0600
По запросу
11055
BRACKET,SEAT art. 11055-1552
По запросу
14092
COVER,IGNITION SWITCH art. 14092-0046
По запросу
14092
COVER,F.S.BLACK art. 14092-0217-18T
По запросу
51049
CAP-TANK,FUEL art. 51049-0003
По запросу
51089
TANK-COMP-FUEL,P.C.WHITE CN,US art. 51089-5420-667
По запросу
51089
TANK-COMP-FUEL,P.C.WHITE CA art. 51089-5436-667
По запросу
51090
TANK-COMP-FUEL,M.S.BLACK CA art. 51090-5411-660
По запросу
51090
TANK-COMP-FUEL,M.S.BLACK CN,US art. 51090-5408-660
По запросу
51090
TANK-COMP-FUEL,M.S.BLACK CA art. 51090-5199-660
По запросу
51090
TANK-COMP-FUEL,M.S.BLACK CN,US art. 51090-5196-660
По запросу
51090
TANK-COMP-FUEL,C.C.RED CA art. 51090-5086-L1
По запросу
51090
TANK-COMP-FUEL,C.C.RED CN,US art. 51090-5082-L1
По запросу
51091
TANK-COMP-FUEL,C.I.BLUE CN,US art. 51091-5095-25U
По запросу
51091
TANK-COMP-FUEL,C.I.BLUE CA art. 51091-5131-25U
По запросу
92022
WASHER,5.1X10X1.0 art. 92022-1977
По запросу
92027
COLLAR,8.8X12X17 art. 92027-034
По запросу
92037
CLAMP,TUBE CN,US art. 92037-147
По запросу
92075
DAMPER art. 92075-1736
По запросу
92093
SEAL,FUEL TANK CAP art. 92093-1030
По запросу
92151
BOLT,SOCKET,6X10 art. 92151-1449
По запросу
92161
DAMPER,FUEL TANK art. 92161-0293
По запросу
92161
DAMPER,FUEL TANK art. 92161-0577
По запросу
92161
DAMPER,10X40X7 art. 92161-1502
По запросу
92161
DAMPER,25X25X13 art. 92161-1503
По запросу
92192
TUBE,BREATHER CN,US art. 92192-0668
По запросу
