модель 2021 года
- Модель KLX 230
- Код модели KLX230 ABS (KLX230AMFNN)

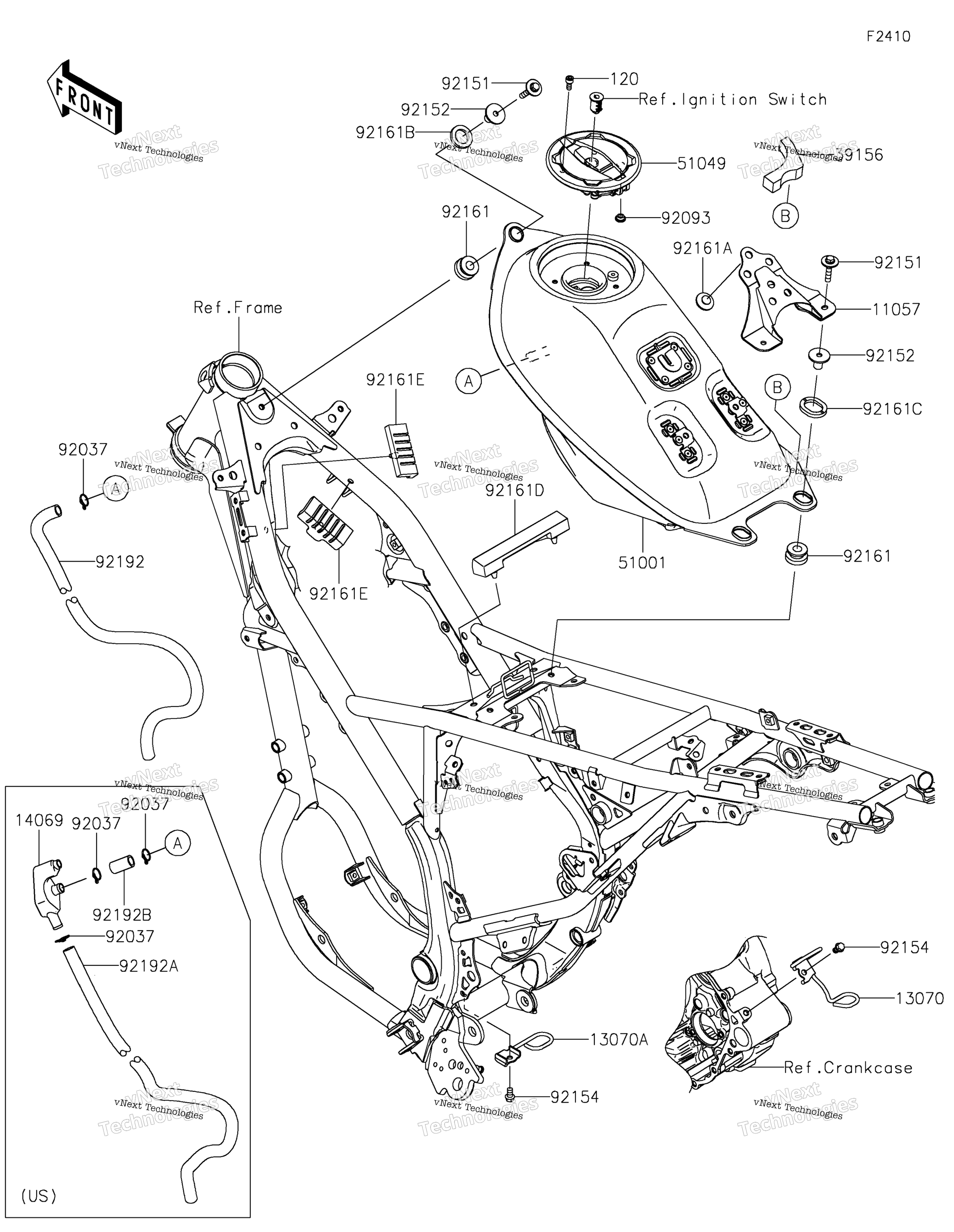

Схема топливного бака для KLX230 ABS (KLX230AMFNN)
Схема
Детали
Номер
Наименование детали
Цена
120
BOLT-SOCKET,5X12 art. 120CA0512
По запросу
11057
BRACKET art. 11057-3910
По запросу
13070
GUIDE art. 13070-0909
По запросу
13070
GUIDE art. 13070-0912
По запросу
14069
BREATHER,FUEL TANK US art. 14069-0033
По запросу
39156
PAD art. 39156-2463
По запросу
51001
TANK-COMP-FUEL,F.S.BLACK art. 51001-0902-25Q
По запросу
51049
CAP-TANK art. 51049-0735
По запросу
92037
CLAMP,12.5MM US art. 92037-1271
По запросу
92093
SEAL,FUEL TANK CAP art. 92093-1030
По запросу
92151
BOLT,FLANGED,6X30 art. 92151-1105
По запросу
92152
COLLAR,6.8X10X16 art. 92152-2666
По запросу
92154
BOLT,FLANGED,6X10 art. 92154-0459
По запросу
92161
DAMPER,FUEL TANK art. 92161-1392
По запросу
92161
DAMPER,8X22X10 art. 92161-1685
По запросу
92161
DAMPER art. 92161-2216
По запросу
92161
DAMPER art. 92161-2217
По запросу
92161
DAMPER art. 92161-2231
По запросу
92161
DAMPER art. 92161-2286
По запросу
92192
TUBE,DRAIN CA art. 92192-1949
По запросу
92192
TUBE,10X14X870 US art. 92192-1964
По запросу
92192
TUBE,10X14X26 US art. 92192-1965
По запросу
