модель 2021 года
- Модель KLX 230
- Код модели KLX230R (KLX230EMFNL)

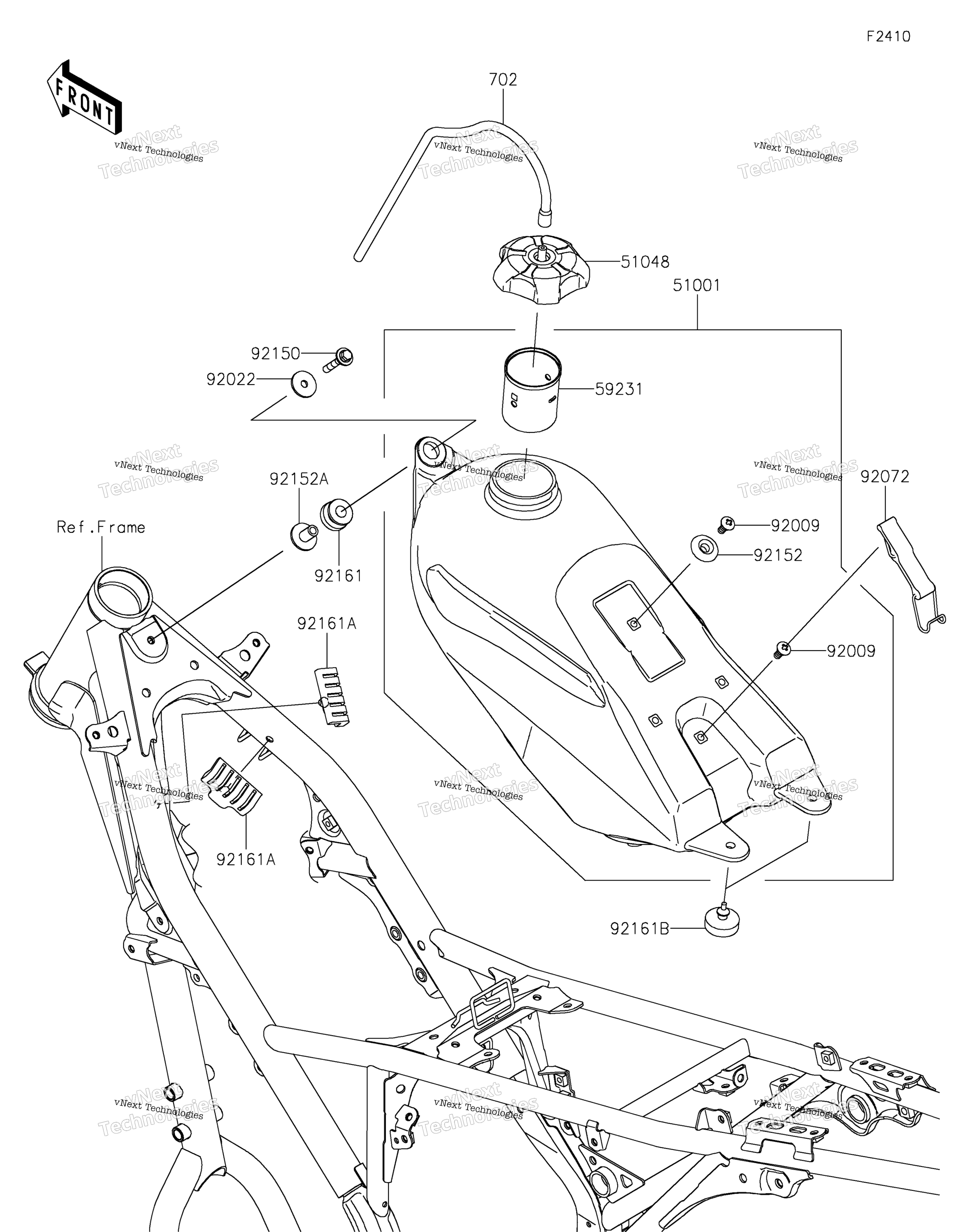

Схема топливного бака (Cn,Us) для KLX230R (KLX230EMFNL)
Схема
Детали
Номер
Наименование детали
Цена
702
TUBE-RUBBER,5X8X400 CN,US art. 702A05400
По запросу
51001
TANK-COMP-FUEL CN,US art. 51001-0875
По запросу
51048
CAP-ASSY-TANK CN,US art. 51048-0576
По запросу
59231
FILLER CN,US art. 59231-0042
По запросу
92009
SCREW,6MM CN,US art. 92009-1971
По запросу
92022
WASHER,6.5X24X2 CN,US art. 92022-1690
По запросу
92072
BAND,FUEL TANK CN,US art. 92072-0842
По запросу
92150
BOLT,FLANGED,6X35 CN,US art. 92150-1527
По запросу
92152
COLLAR CN,US art. 92152-0569
По запросу
92152
COLLAR,6.8X10X16 CN,US art. 92152-2666
По запросу
92161
DAMPER,FUEL TANK CN,US art. 92161-1392
По запросу
92161
DAMPER CN,US art. 92161-2166
По запросу
92161
DAMPER CN,US art. 92161-2203
По запросу
