модель 2021 года
- Модель KLX 230
- Код модели KLX230R (KLX230EMFNN)

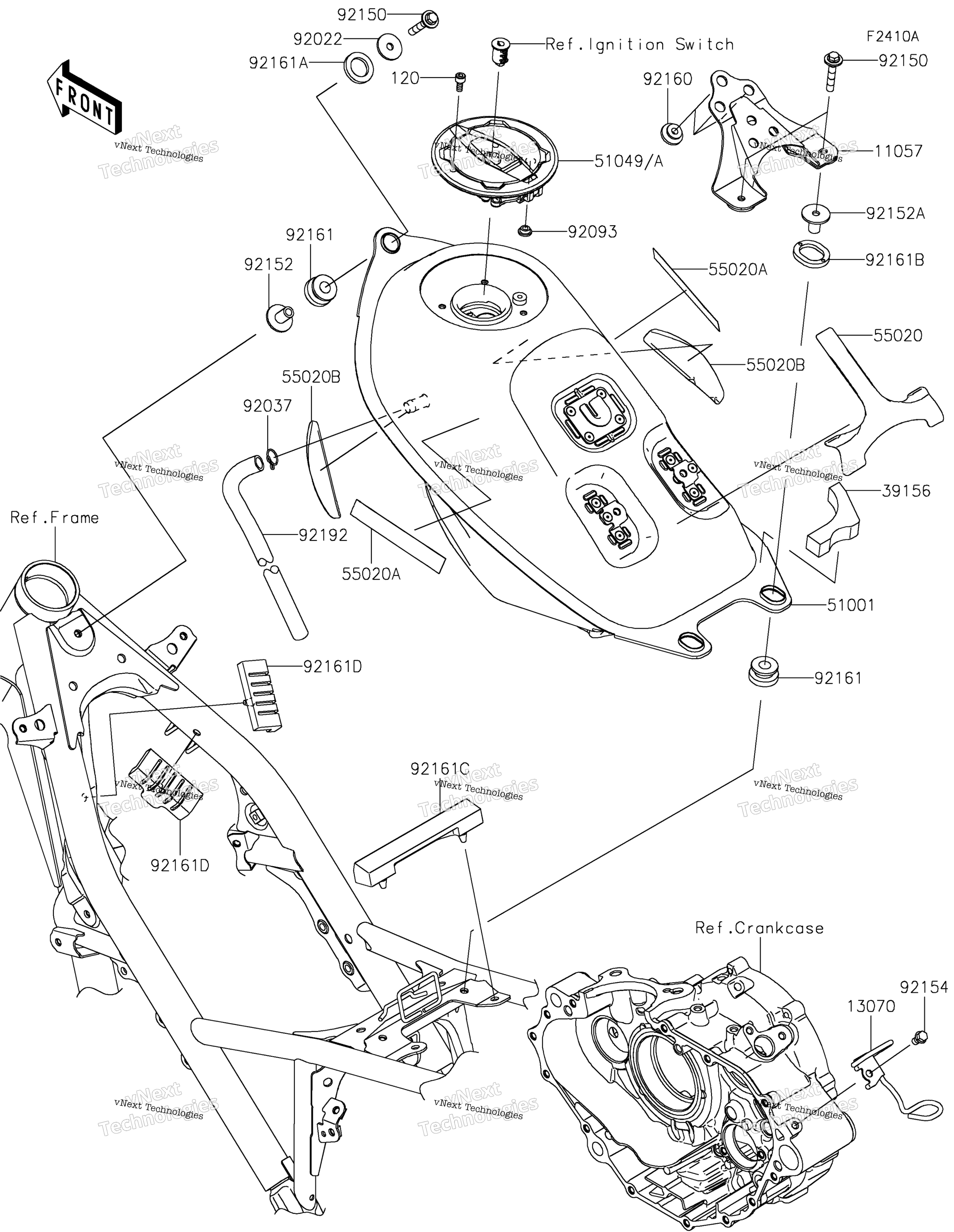

Схема топливного бака (Ca) для KLX230R (KLX230EMFNN)
Схема
Детали
Номер
Наименование детали
Цена
11057
BRACKET CA art. 11057-4023
По запросу
13070
GUIDE CA art. 13070-0909
По запросу
39156
PAD CA art. 39156-2463
По запросу
51001
TANK-COMP-FUEL,F.S.BLACK CA art. 51001-0902-25Q
По запросу
51049
CAP-TANK CA art. 51049-0735
По запросу
51049
CAP-TANK CA art. 51049-0765
По запросу
55020
GUARD,FUEL TANK,UPP CA art. 55020-2303
По запросу
55020
GUARD,FUEL TANK,SIDE L&R CA art. 55020-2304
По запросу
55020
GUARD,FUEL TANK,LWR CA art. 55020-2305
По запросу
92022
WASHER,6.5X24X2 CA art. 92022-1690
По запросу
92037
CLAMP,12.5MM CA art. 92037-1271
По запросу
92093
SEAL,FUEL TANK CAP CA art. 92093-1030
По запросу
92150
BOLT,FLANGED,6X35 CA art. 92150-1527
По запросу
92152
COLLAR,6.8X10X16 CA art. 92152-2666
По запросу
92152
COLLAR CA art. 92152-2678
По запросу
92154
BOLT,FLANGED,6X10 CA art. 92154-0459
По запросу
92160
DAMPER CA art. 92160-1613
По запросу
92161
DAMPER,FUEL TANK CA art. 92161-1392
По запросу
92161
DAMPER CA art. 92161-2216
По запросу
92161
DAMPER CA art. 92161-2217
По запросу
