модель 2000 года
- Модель GSX1300
- Код модели GSX1300RZ

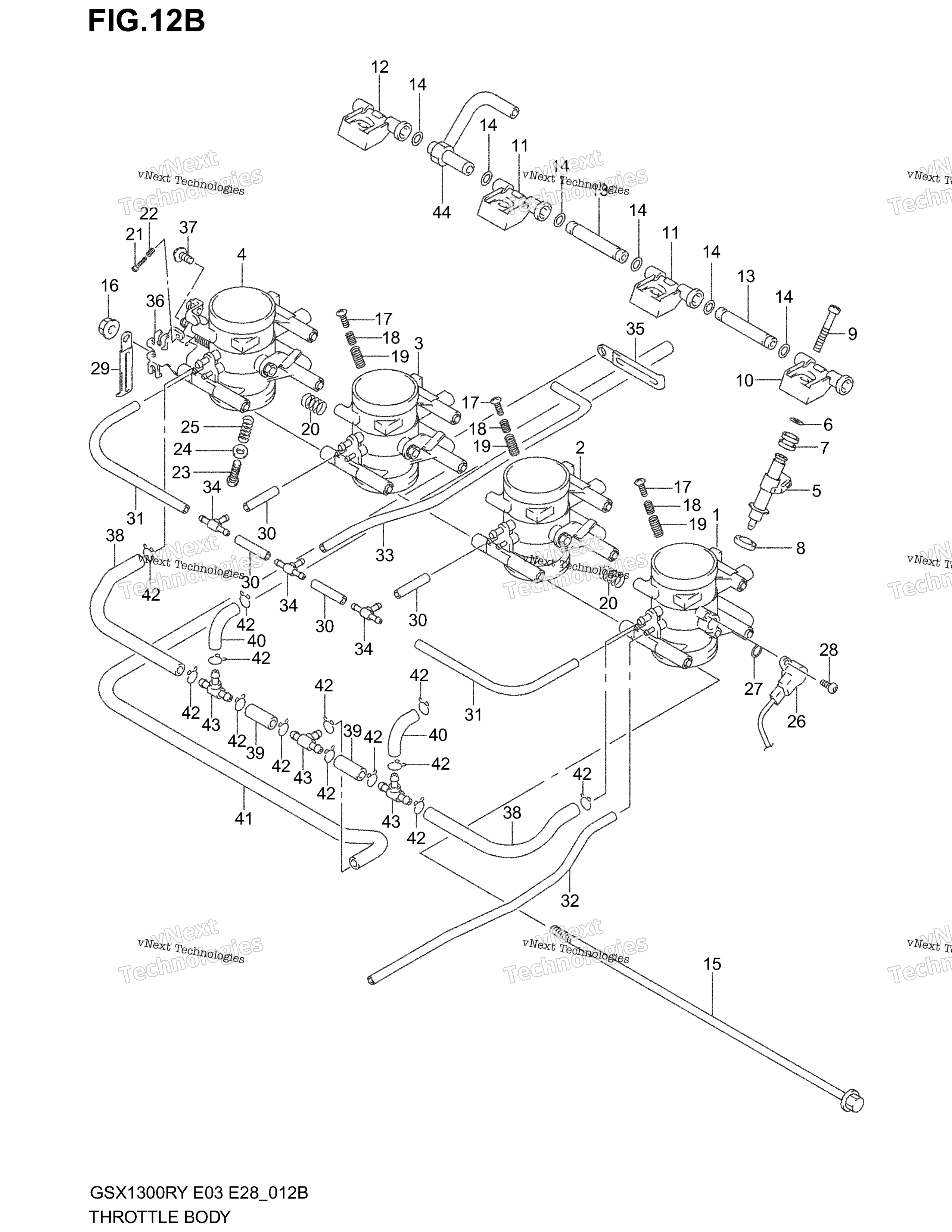

Схема дроссельного узла (Model K2/K3) для GSX1300RZ
Схема
Детали
Номер
Наименование детали
Цена
1
THROTTLE BODY ASSY, LH E33 art. 13401-24FH0-000
По запросу
1
THROTTLE BODY ASSY, LH E3,E28 art. 13401-24FJ0-000
По запросу
2
THROTTLE BODY ASSY, ML E3,E28 art. 13402-24FJ0-000
По запросу
2
THROTTLE BODY ASSY, ML E33 art. 13402-24FH0-000
По запросу
3
THROTTLE BODY ASSY, MR E33 art. 13403-24FH0-000
По запросу
3
THROTTLE BODY ASSY, MR E3,E28 art. 13403-24FJ0-000
По запросу
4
THROTTLE BODY ASSY, RH E3,E28 art. 13404-24FJ0-000
По запросу
4
THROTTLE BODY ASSY, RH E33 art. 13404-24FH0-000
По запросу
5
INJECTOR ASSY art. 15710-24F00-000
По запросу
6
Кольцо уплотнительное Suzuki art. 15721-24F00-000
По запросу
7
Маслоуплотнительное кольцо Suzuki art. 15722-24F00-000
от 1 292 ₽
8
Кольцо уплотнительное Suzuki art. 13672-24F00-000
от 1 743 ₽
9
SCREW art. 13601-35F00-000
По запросу
10
JOINT, NO.1 art. 13471-35F00-000
По запросу
11
JOINT, NO.2,3 art. 13471-35F10-000
По запросу
12
JOINT, NO.4 art. 13471-35F20-000
По запросу
13
JOINT art. 13474-24F00-000
По запросу
14
Кольцо уплотнительное Suzuki art. 15721-24F00-000
По запросу
15
BOLT art. 13611-24F00-000
По запросу
16
NUT art. 13607-24F00-000
По запросу
17
SCREW, STOP art. 13423-35F00-000
По запросу
18
SPRING art. 13543-24F00-000
По запросу
19
SPRING art. 13268-03F50-000
По запросу
20
SPRING art. 13543-24F20-000
По запросу
21
SCREW, STOP art. 13602-24F10-000
По запросу
22
SPRING art. 13543-24F30-000
По запросу
23
SCREW, STOP art. 13267-35F00-000
По запросу
24
WASHER art. 13273-24F00-000
По запросу
25
SPRING art. 13271-24F00-000
По запросу
26
Датчик дроссельной заслонки Suzuki art. 13580-40F21-000
По запросу
27
O RING art. 13575-24F00-000
По запросу
28
SCREW art. 13605-40F00-000
По запросу
29
CLAMP E33 art. 13619-24F10-000
По запросу
29
CLAMP E3,E28 art. 13432-24F10-000
По запросу
30
HOSE, RUBBER (L:35) art. 13697-24F01-000
По запросу
31
HOSE, RUBBER (L:100) art. 13697-24F21-000
По запросу
32
HOSE, RUBBER (L:200) art. 13697-24F31-000
По запросу
33
HOSE, RUBBER (L:230+20) art. 13697-24FA0-000
По запросу
34
JOINT art. 13471-24F30-000
По запросу
35
CLAMP art. 13432-24FA0-000
По запросу
36
PLATE, STAY art. 13565-24F00-000
По запросу
37
SCREW art. 13601-24F00-000
По запросу
38
HOSE, RUBBER (L:80+25) E33 art. 13698-24F00-000
По запросу
39
HOSE, RUBBER (L:35) E33 art. 13698-24F10-000
По запросу
40
HOSE, RUBBER (L:30+30) E33 art. 13698-24F20-000
По запросу
41
HOSE, RUBBER (L:440+30) E33 art. 13698-24F30-000
По запросу
42
CLIP E33 art. 13693-24F00-000
По запросу
43
JOINT E33 art. 13685-36E50-000
По запросу
44
JOINT art. 13473-35F01-000
По запросу
