модель 2000 года
- Модель RM125
- Код модели RM125

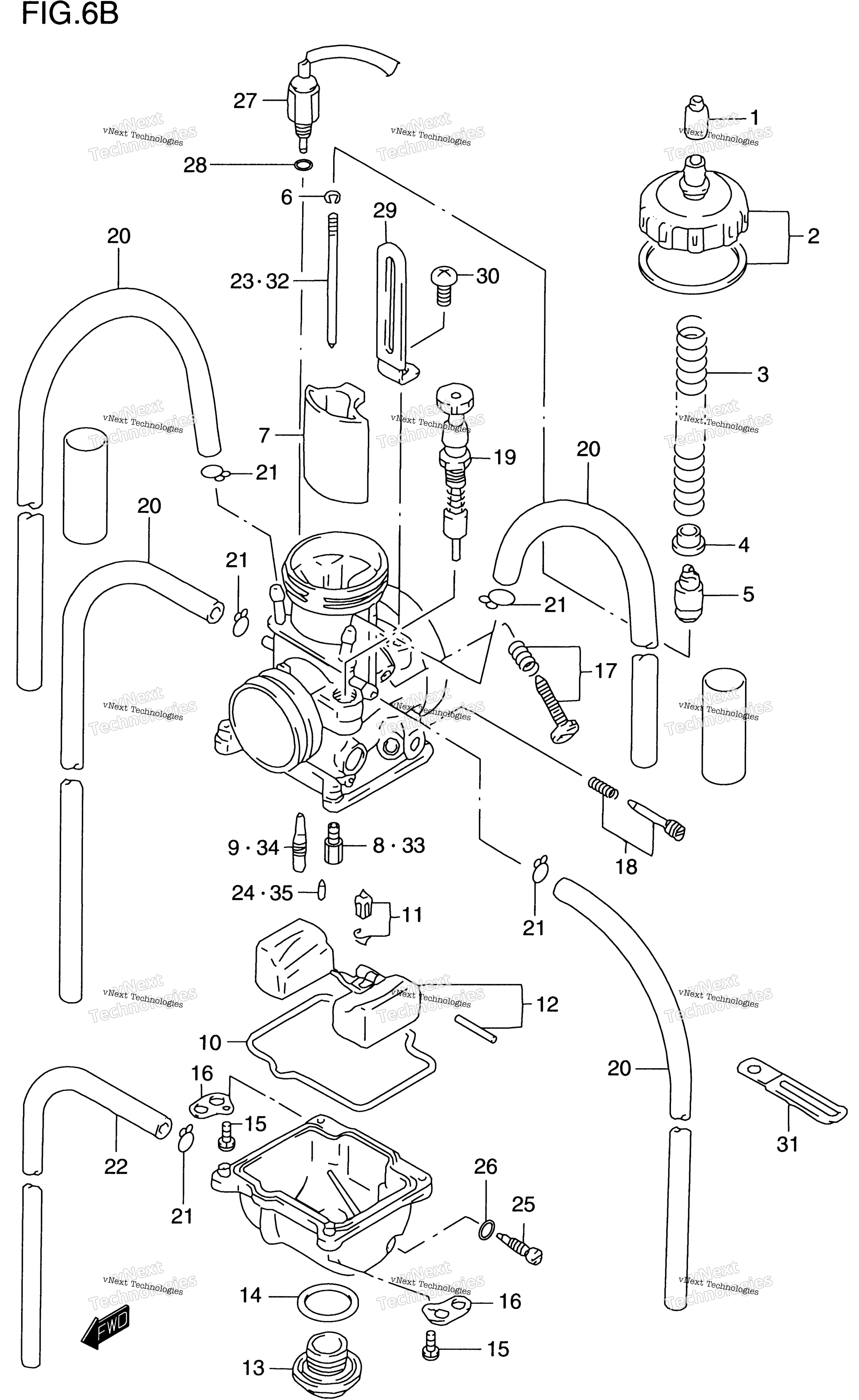

Схема карбюратора (Model X/Y) для RM125
Схема
Детали
Номер
Наименование детали
Цена
0
CARBURETOR ASSY MODEL Y; Includes Item(s) 1 - 23 art. 13200-36E40-000
По запросу
0
CARBURETOR ASSY MODEL X art. 13200-36E30-000
По запросу
1
CAP, CARBURETOR art. 13681-43D30-000
По запросу
2
CAP SET, TOP art. 13260-43D30-000
По запросу
3
SPRING, THROTTLE VALVE art. 13573-43D30-000
По запросу
4
COLLAR, THROTTLE VALVE art. 13424-43D30-000
По запросу
5
HOLDER, CABLE art. 13581-43D30-000
По запросу
6
CLIP, NEEDLE art. 13394-28E00-000
По запросу
7
VALVE, THROTTLE art. 13551-36E00-000
По запросу
8
JET, MAIN (175) MODEL Y art. 09491-35009-000
По запросу
8
JET, MAIN (180) MODEL X art. 09491-36008-000
По запросу
9
JET, SLOW (50) MODEL Y art. 09492-50023-000
По запросу
9
JET, SLOW (55) MODEL X art. 09492-55017-000
По запросу
10
GASKET, FLOAT CHAMBER art. 13696-44E00-000
По запросу
11
VALVE SET, FLOAT art. 13370-43D30-000
По запросу
12
FLOAT SET art. 13240-28E00-000
По запросу
13
BOLT, DRAIN art. 13247-28E00-000
По запросу
14
O RING art. 13246-28E00-000
По запросу
15
SCREW art. 02112-3416B-000
По запросу
16
PLATE art. 13693-36E00-000
По запросу
17
SCREW SET, STOP art. 13270-43D30-000
По запросу
18
SCREW SET, AIR art. 13280-43D30-000
По запросу
19
STARTER VALVE MODEL Y art. 13410-36E40-000
По запросу
19
STARTER VALVE MODEL X art. 13410-43D30-000
По запросу
20
HOSE (4X7X620) UP/RH L:620(r)580 UP/LH L:620(r)550 RH L:620(r)400 LH L:620(r)360 art. 13686-36E00-000
По запросу
21
CLIP art. 09401-06101-000
По запросу
22
HOSE (3.5X6.5X600) L:600(r)330 art. 09351-35653-600
По запросу
23
NEEDLE, JET (R1469MS) MODEL X art. 13383-28E00-000
По запросу
23
NEEDLE, JET (R1469L) MODEL Y art. 13383-36E20-000
По запросу
24
JET, POWER (55) Includes Item(s) 25 - 30 art. 09492-55019-000
По запросу
25
SCREW, DRAIN art. 13247-44E00-000
По запросу
26
O RING art. 13256-44E00-000
По запросу
27
SOLENOID ASSY MODEL Y art. 13160-37E01-000
По запросу
28
O RING art. 13453-37E00-000
По запросу
29
CLAMP art. 13451-37E00-000
По запросу
30
SCREW art. 13452-37E00-000
По запросу
31
CLAMP, CARBURETOR HOSE (L:82) art. 09404-08206-000
По запросу
31
CLAMP, AIR VENT (L:60) MODEL Y art. 09404-06039-000
По запросу
31
CLAMP, AIR VENT (L:60) MODEL X art. 09404-06429-000
По запросу
32
NEEDLE, JET (R1468LS) OPT,MODEL Y art. 13383-36E10-000
По запросу
32
NEEDLE, JET (R1467LS) OPT,MODEL Y art. 13383-36E00-000
По запросу
32
NEEDLE, JET (R1467MS) OPT,MODEL X art. 13383-43D60-000
По запросу
32
NEEDLE, JET (R1467NS) OPT,MODEL X art. 13383-43D50-000
По запросу
32
NEEDLE, JET (R1468MS) OPT,MODEL X art. 13383-43D40-000
По запросу
32
NEEDLE, JET (R1468NS) OPT,MODEL X art. 13383-43D30-000
По запросу
32
NEEDLE, JET (R1469LS) OPT,MODEL Y art. 13383-36E20-000
По запросу
32
NEEDLE, JET (R1466NS) OPT,MODEL X art. 13383-37E10-000
По запросу
32
NEEDLE, JET (R1471KS) OPT,MODEL Y art. 13383-36E90-000
По запросу
32
NEEDLE, JET (R1470KS) OPT,MODEL Y art. 13383-36E80-000
По запросу
32
NEEDLE, JET (R1469KS) OPT,MODEL Y art. 13383-36E70-000
По запросу
32
NEEDLE, JET (R1468KS) OPT,MODEL Y art. 13383-36E60-000
По запросу
32
NEEDLE, JET (R1467KS) OPT,MODEL Y art. 13383-36E50-000
По запросу
32
NEEDLE, JET (R1471LS) OPT,MODEL Y art. 13383-36E40-000
По запросу
32
NEEDLE, JET (R1470LS) OPT,MODEL Y art. 13383-36E30-000
По запросу
32
NEEDLE, JET (R1471NS) OPT,MODEL X art. 13383-28E50-000
По запросу
32
NEEDLE, JET (R1471MS) OPT,MODEL X art. 13383-28E40-000
По запросу
32
NEEDLE, JET (R1470NS) OPT,MODEL X art. 13383-28E30-000
По запросу
32
NEEDLE, JET (R1470MS) OPT,MODEL X art. 13383-28E20-000
По запросу
32
NEEDLE, JET (R1469NS) OPT,MODEL X art. 13383-28E10-000
По запросу
32
NEEDLE, JET (R1469MS) OPT,MODEL X art. 13383-28E00-000
По запросу
32
NEEDLE, JET (R1466MS) OPT,MODEL X art. 13383-37E00-000
По запросу
33
JET, MAIN (160) OPT art. 09491-32010-000
По запросу
33
JET, MAIN (165) OPT art. 09491-33009-000
По запросу
33
JET, MAIN (162) OPT art. 09491-32011-000
По запросу
33
JET, MAIN (168) OPT art. 09491-33010-000
По запросу
33
JET, MAIN (170) OPT art. 09491-34010-000
По запросу
33
JET, MAIN (172) OPT art. 09491-34011-000
По запросу
33
JET, MAIN (175) OPT art. 09491-35009-000
По запросу
33
JET, MAIN (178) OPT art. 09491-35010-000
По запросу
33
JET, MAIN (180) OPT art. 09491-36008-000
По запросу
33
JET, MAIN (185) OPT art. 09491-37008-000
По запросу
33
JET, MAIN (190) OPT art. 09491-38011-000
По запросу
33
JET, MAIN (195) OPT art. 09491-39001-000
По запросу
33
JET, MAIN (200) OPT art. 09491-40013-000
По запросу
33
JET, MAIN (155) OPT art. 09491-31012-000
По запросу
33
JET, MAIN (152) OPT art. 09491-30019-000
По запросу
33
JET, MAIN (150) OPT art. 09491-30018-000
По запросу
33
JET, MAIN (148) OPT art. 09491-29015-000
По запросу
33
JET, MAIN (145) OPT art. 09491-29014-000
По запросу
33
JET, MAIN (158) OPT art. 09491-31013-000
По запросу
34
JET, PILOT (52) OPT art. 09492-52011-000
По запросу
34
JET, PILOT (50) OPT art. 09492-50023-000
По запросу
34
JET, PILOT (45) OPT art. 09492-45032-000
По запросу
34
JET, PILOT (40) OPT art. 09492-40022-000
По запросу
34
JET, PILOT (35) OPT art. 09492-35019-000
По запросу
34
JET, PILOT (55) OPT art. 09492-55017-000
По запросу
34
JET, PILOT (58) OPT art. 09492-58001-000
По запросу
34
JET, PILOT (60) OPT art. 09492-60016-000
По запросу
34
JET, PILOT (65) OPT art. 09492-65008-000
По запросу
34
JET, PILOT (70) OPT art. 09492-70009-000
По запросу
35
JET, POWER (50) OPT art. 09492-50025-000
По запросу
35
JET, POWER (55) OPT art. 09492-55019-000
По запросу
35
JET, POWER (60) OPT art. 09492-60018-000
По запросу
