модель 2000 года
- Модель RM250
- Код модели RM250

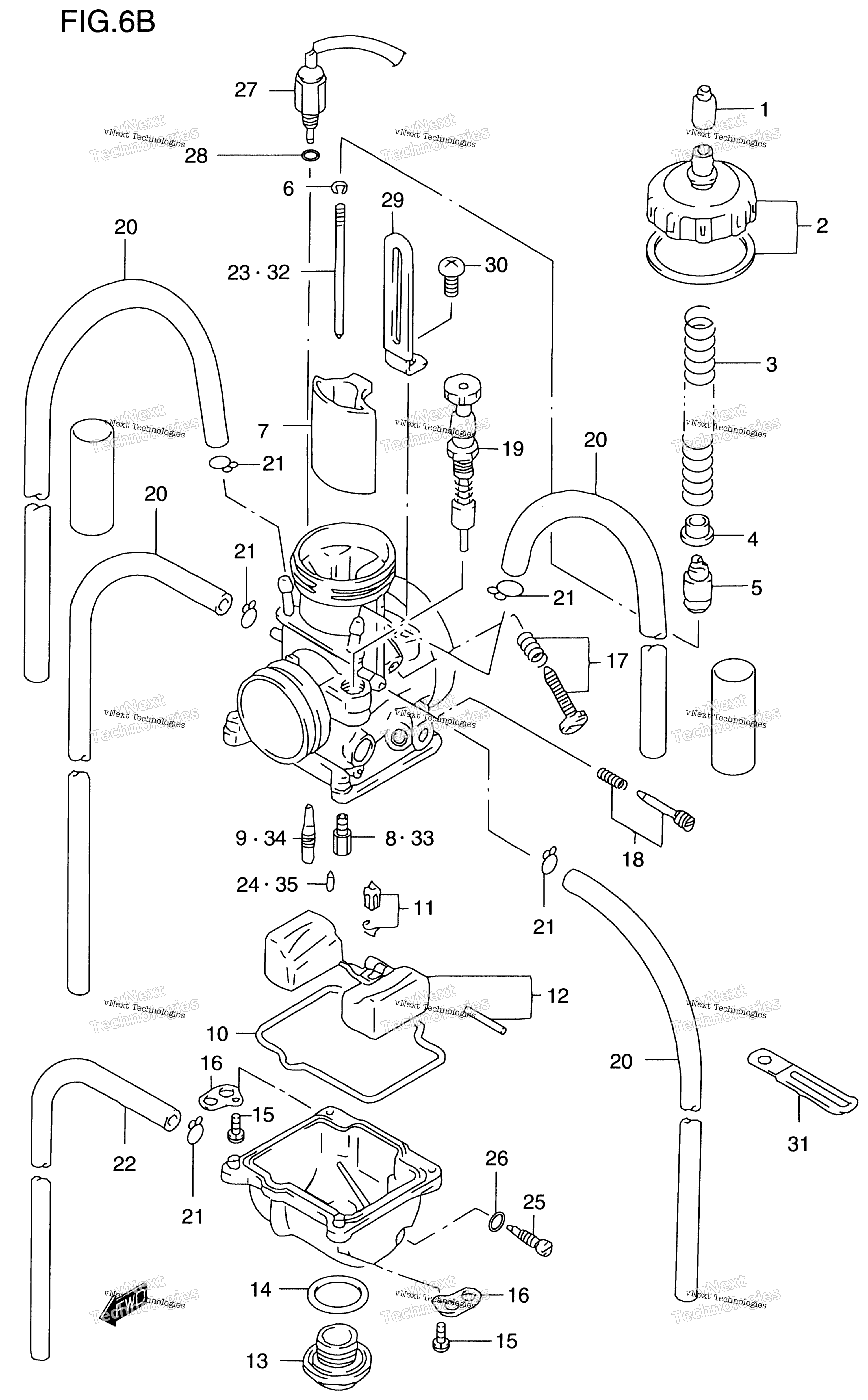

Схема карбюратора (Model W/X/Y) для RM250
Схема
Детали
Номер
Наименование детали
Цена
0
CARBURETOR ASSY MODEL X art. 13200-37E30-000
По запросу
0
CARBURETOR ASSY MODEL Y; Includes Item(s) 1 - 23 art. 13200-37E40-000
По запросу
0
CARBURETOR ASSY MODEL W art. 13200-37E20-000
По запросу
1
CAP, CARBURETOR art. 13681-43D30-000
По запросу
2
CAP SET, TOP art. 13260-43D30-000
По запросу
3
SPRING, THROTTLE VALVE art. 13573-43D30-000
По запросу
4
COLLAR, THROTTLE VALVE art. 13424-43D30-000
По запросу
5
HOLDER, CABLE art. 13581-43D30-000
По запросу
6
CLIP, NEEDLE art. 13394-28E00-000
По запросу
7
VALVE, THROTTLE MODEL X/Y art. 13551-36E00-000
По запросу
7
VALVE, THROTTLE MODEL W art. 13551-37E00-000
По запросу
8
JET, MAIN (158) MODEL X/Y art. 09491-31013-000
По запросу
8
JET, MAIN (162) MODEL W art. 09491-32011-000
По запросу
9
JET, PILOT (42) MODEL Y art. 09492-42019-000
По запросу
9
JET, PILOT (45) MODEL W/X art. 09492-45032-000
По запросу
10
GASKET, FLOAT CHAMBER art. 13696-44E00-000
По запросу
11
VALVE SET, FLOAT art. 13370-43D30-000
По запросу
12
FLOAT SET art. 13240-28E00-000
По запросу
13
BOLT, DRAIN art. 13247-28E00-000
По запросу
14
O RING art. 13246-28E00-000
По запросу
15
SCREW art. 02112-3416B-000
По запросу
16
PLATE art. 13693-36E00-000
По запросу
17
SCREW SET, STOP art. 13270-43D30-000
По запросу
18
SCREW SET, AIR art. 13280-43D30-000
По запросу
19
STARTER VALVE MODEL Y art. 13410-36E40-000
По запросу
19
STARTER VALVE MODEL W/X art. 13410-43D30-000
По запросу
20
HOSE (4X7X620) UP/RH L:620(r)580 UP/LH L:620(r)550 RH L:620(r)400 LH L:620(r)360 art. 13686-36E00-000
По запросу
21
CLIP art. 09401-06101-000
По запросу
22
HOSE (3.5X6.5X600) L:600(r)330 art. 09351-35653-600
По запросу
23
NEEDLE, JET (N3WK) MODEL Y; Includes Item(s) 24 - 30 art. 13383-37EQ0-000
По запросу
23
NEEDLE, JET (N1EI) MODEL W art. 13383-37EK0-000
По запросу
23
NEEDLE, JET (N1EG) MODEL X art. 13383-37EH0-000
По запросу
24
JET, POWER (60) MODEL W art. 09492-60018-000
По запросу
24
JET, POWER (55) MODEL X/Y art. 09492-55019-000
По запросу
25
SCREW, DRAIN art. 13247-44E00-000
По запросу
26
O RING art. 13256-44E00-000
По запросу
27
SOLENOID ASSY MODEL Y art. 13160-37E01-000
По запросу
28
O RING art. 13453-37E00-000
По запросу
29
CLAMP art. 13451-37E00-000
По запросу
30
SCREW art. 13452-37E00-000
По запросу
31
CLAMP, AIR VENT (L:60) MODEL W art. 09404-06429-000
По запросу
31
CLAMP, AIR VENT (L:60) MODEL X/Y art. 09404-06039-000
По запросу
32
NEEDLE, JET (N3WW) OPT,MODEL Y art. 13383-37EN0-000
По запросу
32
NEEDLE, JET (NIEF) OPT,MODEL X art. 13383-37E60-000
По запросу
32
NEEDLE, JET (NIEE) OPT,MODEL X art. 13383-37E50-000
По запросу
32
NEEDLE, JET (N1EK) OPT,MODEL W art. 13383-37EM0-000
По запросу
32
NEEDLE, JET (N1EJ) OPT,MODEL W art. 13383-37EL0-000
По запросу
32
NEEDLE, JET (N1EI) OPT,MODEL W/X art. 13383-37EK0-000
По запросу
32
NEEDLE, JET (N3WJ) OPT,MODEL Y art. 13383-37EP0-000
По запросу
32
NEEDLE, JET (N1EH) OPT,MODEL W/X art. 13383-37EJ0-000
По запросу
32
NEEDLE, JET (NOZF) OPT,MODEL X art. 13383-37EB0-000
По запросу
32
NEEDLE, JET (N3YM) OPT,MODEL Y art. 13383-36EE0-000
По запросу
32
NEEDLE, JET (N3YL) OPT,MODEL Y art. 13383-36ED0-000
По запросу
32
NEEDLE, JET (N3YK) OPT,MODEL Y art. 13383-36EC0-000
По запросу
32
NEEDLE, JET (N3YJ) OPT,MODEL Y art. 13383-36EB0-000
По запросу
32
NEEDLE, JET (N3YW) OPT,MODEL Y art. 13383-36EA0-000
По запросу
32
NEEDLE, JET (N3WM) OPT,MODEL Y art. 13383-37ES0-000
По запросу
32
NEEDLE, JET (N3WL) OPT,MODEL Y art. 13383-37ER0-000
По запросу
32
NEEDLE, JET (N3WK) OPT,MODEL Y art. 13383-37EQ0-000
По запросу
32
NEEDLE, JET (NOZE) OPT,MODEL X art. 13383-37EA0-000
По запросу
32
NEEDLE, JET (N0ZK) OPT,MODEL W art. 13383-37EG0-000
По запросу
32
NEEDLE, JET (N0ZJ) OPT,MODEL W art. 13383-37EF0-000
По запросу
32
NEEDLE, JET (N0ZI) OPT,MODEL W/X art. 13383-37EE0-000
По запросу
32
NEEDLE, JET (N0ZH) OPT,MODEL W/X art. 13383-37ED0-000
По запросу
32
NEEDLE, JET (N0ZG) OPT,MODEL W/X art. 13383-37EC0-000
По запросу
32
NEEDLE, JET (N1EG) OPT,MODEL W/X art. 13383-37EH0-000
По запросу
33
JET, MAIN (162) OPT art. 09491-32011-000
По запросу
33
JET, MAIN (170) OPT art. 09491-34010-000
По запросу
33
JET, MAIN (165) OPT art. 09491-33009-000
По запросу
33
JET, MAIN (168) OPT art. 09491-33010-000
По запросу
33
JET, MAIN (172) OPT art. 09491-34011-000
По запросу
33
JET, MAIN (175) OPT art. 09491-35009-000
По запросу
33
JET, MAIN (178) OPT art. 09491-35010-000
По запросу
33
JET, MAIN (180) OPT art. 09491-36008-000
По запросу
33
JET, MAIN (185) OPT art. 09491-37008-000
По запросу
33
JET, MAIN (190) OPT art. 09491-38011-000
По запросу
33
JET, MAIN (195) OPT art. 09491-39001-000
По запросу
33
JET, MAIN (200) OPT art. 09491-40013-000
По запросу
33
JET, MAIN (205) OPT art. 09491-41001-000
По запросу
33
JET, MAIN (210) OPT art. 09491-42006-000
По запросу
33
JET, MAIN (158) OPT art. 09491-31013-000
По запросу
33
JET, MAIN (155) OPT art. 09491-31012-000
По запросу
33
JET, MAIN (152) OPT art. 09491-30019-000
По запросу
33
JET, MAIN (150) OPT art. 09491-30018-000
По запросу
33
JET, MAIN (160) OPT art. 09491-32010-000
По запросу
34
JET, PILOT (45) OPT art. 09492-45032-000
По запросу
34
JET, PILOT (42) OPT art. 09492-42019-000
По запросу
34
JET, PILOT (40) OPT art. 09492-40022-000
По запросу
34
JET, PILOT (35) OPT art. 09492-35019-000
По запросу
34
JET, PILOT (48) OPT art. 09492-48013-000
По запросу
34
JET, PILOT (50) OPT art. 09492-50023-000
По запросу
34
JET, PILOT (52) OPT art. 09492-52011-000
По запросу
34
JET, PILOT (55) OPT art. 09492-55017-000
По запросу
34
JET, PILOT (58) OPT art. 09492-58001-000
По запросу
34
JET, PILOT (60) OPT art. 09492-60016-000
По запросу
35
JET, POWER (50) OPT art. 09492-50025-000
По запросу
35
JET, POWER (55) OPT art. 09492-55019-000
По запросу
35
JET, POWER (60) OPT art. 09492-60018-000
По запросу
