модель 2000 года
- Модель TL-1000R
- Код модели TL1000R

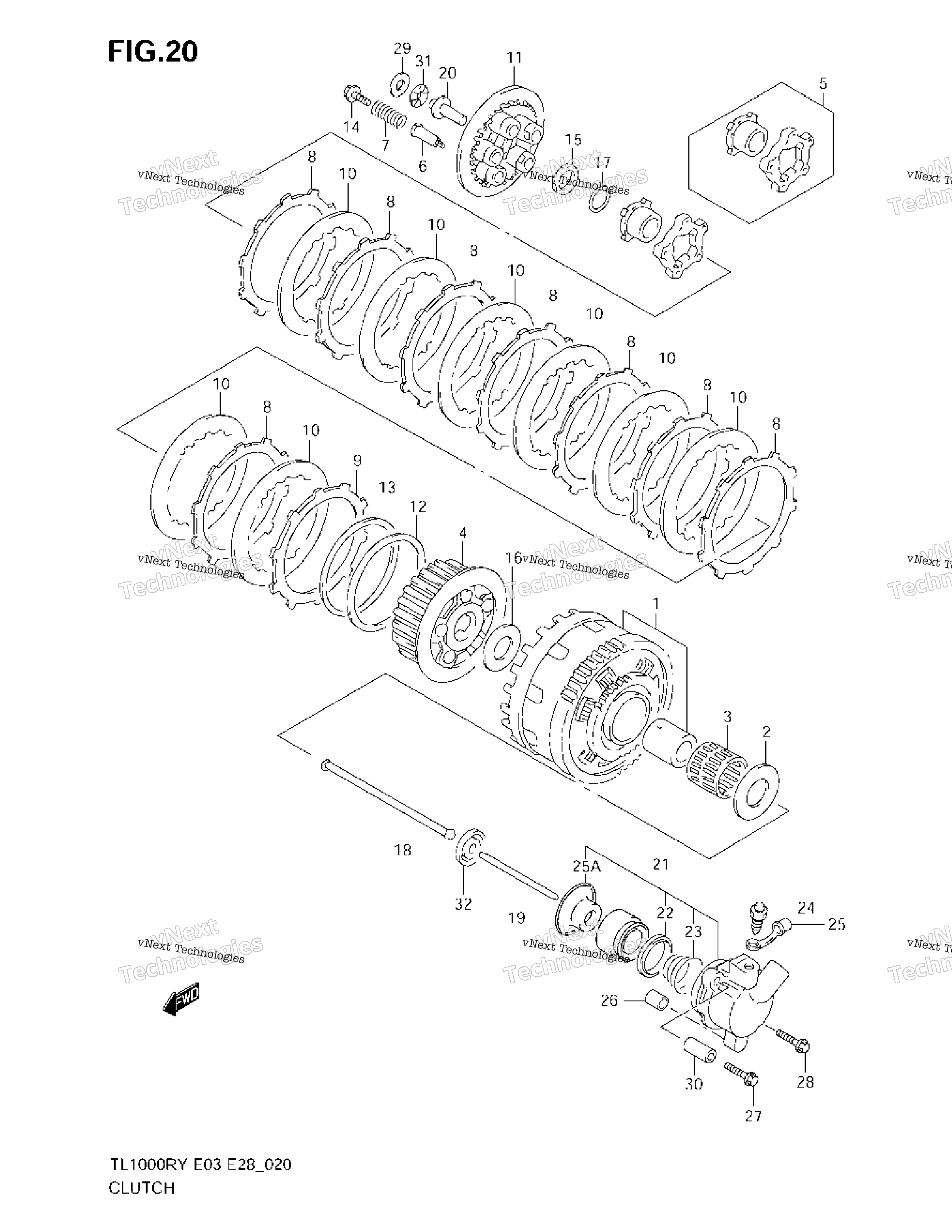

Схема сцепления для TL1000R
Схема
Детали
Номер
Наименование детали
Цена
1
GEAR ASSY, PRIMARY DRIVEN art. 21200-02820-000
По запросу
2
WASHER (25X54X2.5) MODEL W/X/Y/K1 art. 09160-25071-000
По запросу
2
WASHER (25X54X2.5) MODEL K2/K3 art. 09160-25037-000
По запросу
3
BEARING (35X40X35.8) art. 09263-35017-000
По запросу
4
HUB, CLUTCH SLEEVE art. 21410-02F10-000
По запросу
5
CAM SET, CLUTCH art. 21610-02F12-000
По запросу
6
BOLT, SPRING SUPPORT MODEL W/X/Y art. 21481-02F12-000
По запросу
7
SPRING, CLUTCH art. 21413-02F10-000
По запросу
8
PLATE, CLUTCH DRIVE MODEL W/X art. 21441-02F11-000
По запросу
8
PLATE, CLUTCH DRIVE MODEL K1/K2/K3 art. 21441-02F30-000
По запросу
9
PLATE, CLUTCH DRIVE NO.2 MODEL W/X art. 21442-02F11-000
По запросу
10
PLATE, CLUTCH DRIVEN MODEL K1/K2/K3 art. 21451-02F30-000
По запросу
10
PLATE, CLUTCH DRIVEN MODEL W/X/Y art. 21451-02F10-000
По запросу
11
DISK, CLUTCH PRESSURE art. 21462-02F10-000
По запросу
12
SEAT, WAVE WASHER art. 21471-02F10-000
По запросу
13
WASHER, CLUTCH PLATE WAVE art. 21472-02F10-000
По запросу
14
Болт Suzuki art. 21482-02F12-000
от 473 ₽
15
Гайка Suzuki art. 09159-24010-000
от 1 901 ₽
16
WASHER, CLUTCH SLEEVE MODEL K1/K2/K3,25X50X2.5 art. 09160-25056-000
По запросу
16
WASHER, CLUTCH SLEEVE MODEL W/X/Y,25X50X2.5 art. 09160-25072-000
По запросу
17
WASHER, CLUTCH SLEEVE 24.2X35X2 art. 09164-24006-000
По запросу
18
ROD,CLUTCH PUSH,R art. 23110-38B00-000
По запросу
19
ROD, CLUTCH PUSH LH art. 23111-24A01-000
По запросу
20
PIECE, CLUTCH PUSH art. 23121-38B00-000
По запросу
21
CYLINDER, CLUTCH RELEASE Includes Item(s) 22 - 25A art. 23160-02F21-000
По запросу
22
Манжета уплотнительная Suzuki art. 23163-10F00-000
По запросу
23
SPRING art. 23164-10F00-000
По запросу
24
Штуцер тормозов, прокачной Suzuki art. 59121-01A00-000
По запросу
25
Пыльник Suzuki art. 23166-02F20-000
По запросу
25
Крышка прокачного штуцера Suzuki art. 59122-01A00-000
По запросу
26
PIN, CL RLSE CYL art. 04221-08149-000
По запросу
27
BOLT, CL RLSE CYL art. 07130-0665B-000
По запросу
28
BOLT, CL RLSE CYL art. 07130-0670B-000
По запросу
29
WASHER, CLUTCH PUSH 15.5X28X1 art. 09160-15045-000
По запросу
30
SPACER, CL RELEASE art. 09180-06322-000
По запросу
31
Подшипник Suzuki art. 09263-15003-000
от 1 092 ₽
32
Сальник 6X34X5.5 штока сцепления Suzuki art. 09285-06015-000
от 788 ₽
