модель 2000 года
- Модель TL-1000R
- Код модели TL1000S

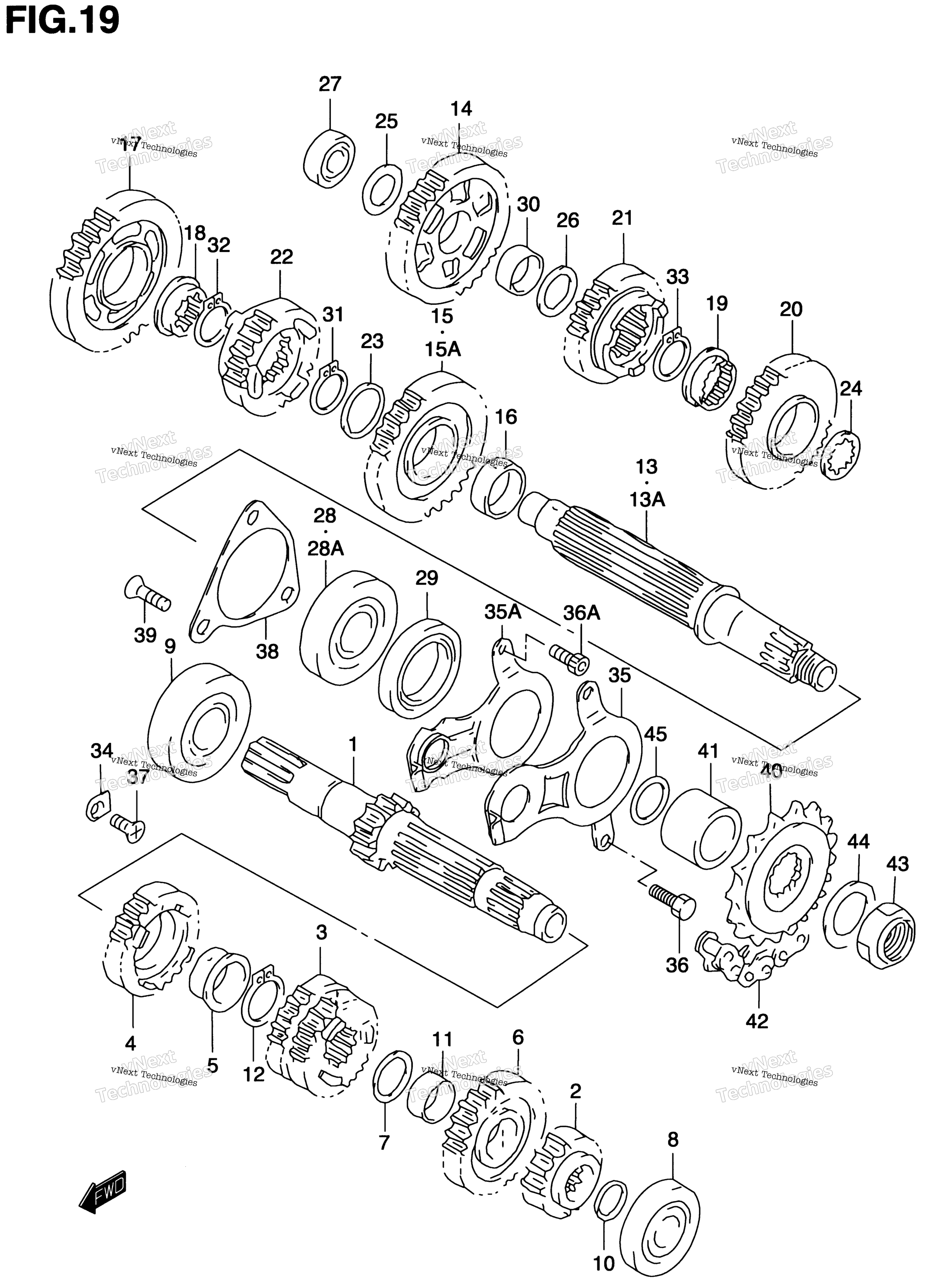

Схема трансмиссии (Model V/W) для TL1000S
Схема
Детали
Номер
Наименование детали
Цена
1
SHAFT, COUNTER (NT:12) MODEL W art. 24120-02F06-000
По запросу
2
GEAR, 2ND DRIVE (NT:15) art. 24221-02F01-000
По запросу
3
GEAR, 3RD & 4TH DRIVE (NT:18) MODEL W art. 24231-02F01-000
По запросу
4
GEAR, 5TH DRIVE (NT:23) art. 24251-02F11-000
По запросу
5
BUSH, 5TH DRIVE GEAR art. 24252-02F10-000
По запросу
6
GEAR, 6TH DRIVE (NT:24) art. 24261-02F20-000
По запросу
7
SHIM (22X30X1.0) 22X30X1.0 art. 09181-22167-000
По запросу
8
Подшипник Suzuki 09262-20139 art. 09262-20139-000
от 4 694 ₽
9
Подшипник Suzuki 09262-25073 art. 09262-25073-000
от 3 266 ₽
10
O RING, CENTER SHAFT D:1.9,ID:16.6 art. 09280-17004-000
По запросу
11
BUSH, 6TH DRIVE art. 24312-02F00-000
По запросу
12
CIRCLIP, 5TH DRIVE art. 09380-27001-000
По запросу
13
SHAFT, DRIVE MODEL W art. 24130-02F04-000
По запросу
13
SHAFT, DRIVE MODEL V art. 24130-02F02-000
По запросу
14
GEAR, 1ST DRIVEN (NT:32) MODEL W art. 24311-02F02-000
По запросу
15
GEAR, 2ND DRIVEN (NT:29) MODEL W art. 24321-02F11-000
По запросу
16
BUSH, 2ND art. 24322-02F01-000
По запросу
17
GEAR, 3RD DRIVEN (NT:27) MODEL V art. 24331-02F12-000
По запросу
18
BUSH, 3RD art. 24332-17E10-000
По запросу
19
BUSH, 4TH art. 24332-17E10-000
По запросу
20
GEAR, 4TH DRIVEN (NT:27) art. 24341-02F11-000
По запросу
21
GEAR, 5TH DRIVEN (NT:25) MODEL V art. 24351-02F03-000
По запросу
22
GEAR, 6TH DRIVEN (NT:24) MODEL W art. 24361-02F30-000
По запросу
23
WASHER, 2ND DRIVEN GEAR 27X36X1 art. 09160-27008-000
По запросу
24
WASHER, 3RD & 4TH 27X36X2 art. 09167-27002-000
По запросу
25
WASHER, 1ST DRIVEN RH 20X34X1 art. 09181-20251-000
По запросу
26
WASHER, 1ST DRIVEN LH 22X34X1 art. 09181-22223-000
По запросу
27
BEARING, DRIVE SHAFT RH 20X52X15 art. 09262-20082-000
По запросу
28
BEARING, DRIVE SHAFT LH MODEL W 28X68X20 art. 09262-28040-000
По запросу
28
BEARING, DRIVE SHAFT LH MODEL V 28X68X18 art. 09262-28037-000
По запросу
29
Сальник Suzuki art. 09283-38020-000
По запросу
29
SEAL, DRIVE SHAFT MODEL V 38X52X8 art. 09283-38017-000
По запросу
30
BUSH, 1ST DRIVEN art. 24312-02F00-000
По запросу
31
CIRCLIP, 2ND art. 09380-27001-000
По запросу
32
CIRCLIP, 3RD art. 09380-27001-000
По запросу
33
CIRCLIP, 4TH art. 09380-27001-000
По запросу
34
Шайба Suzuki 24741-21A00 art. 24741-21A00-000
от 368 ₽
35
RETAINER, DRIVE SHAFT OIL SEAL MODEL V art. 24751-02F00-000
По запросу
35
RETAINER, DRIVE SHAFT OIL SEAL MODEL W art. 24751-06G00-000
По запросу
36
Болт Suzuki art. 01500-0612A-000
от 326 ₽
36
BOLT, DRIVE SHAFT MODEL W art. 07130-0612A-000
По запросу
37
SCREW, CENTER SHAFT art. 02112-0612A-000
По запросу
38
RETAINER, DRIVE SHAFT BRG MODEL W art. 24741-02F00-000
По запросу
39
SCREW, DRIVE SHAFT (6X12) MODEL W art. 09126-06011-000
По запросу
40
SPROCKET, ENGINE (NT:17) art. 27510-21A31-000
По запросу
41
SPACER, SPROCKET MODEL V art. 27531-24B11-000
По запросу
41
Втулка Suzuki art. 27531-24B13-000
от 4 179 ₽
42
CHAIN ASSY (RK50GSVZ1,104L) art. 27600-24F30-104
По запросу
43
Гайка Suzuki art. 09159-20004-000
от 2 310 ₽
44
SHIM (25X40X1.5) art. 09181-25268-000
По запросу
45
Кольцо уплотнительное Suzuki 09280-24010-00 art. 09280-24010-000
от 790 ₽
