модель 2000 года
- Модель VS1400
- Код модели VS1400GLP

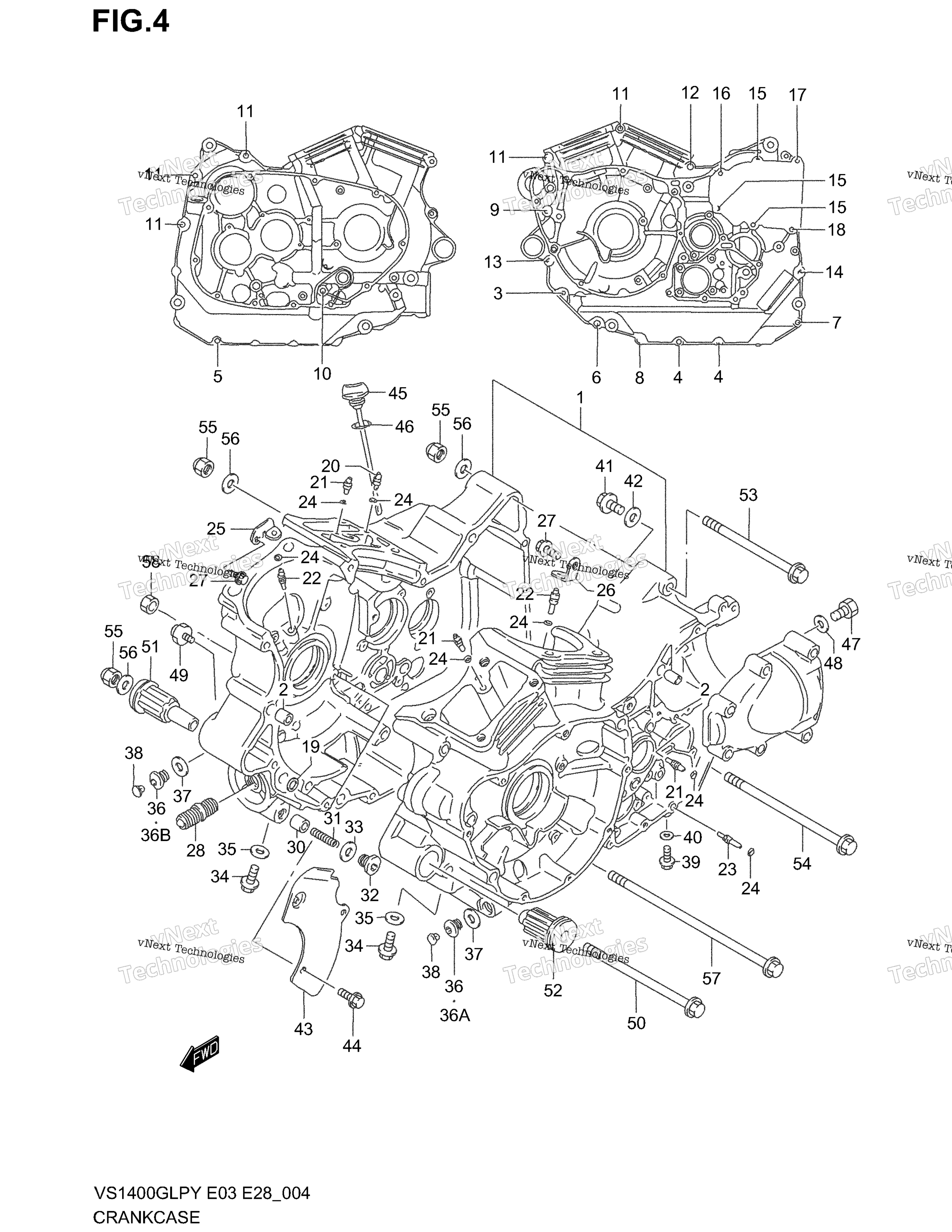

Схема картера для VS1400GLP
Схема
Детали
Номер
Наименование детали
Цена
1
CRANKCASE SET MODEL W %E.NO.171565 art. 11301-38816-000
По запросу
1
CRANKCASE SET MODEL X/Y/K1/K2/K3; Includes Item(s) 2 - 29 art. 11301-38840-000
По запросу
2
PIN MODEL V/W/X/Y/K1/K2/K3 art. 09206-11017-000
По запросу
3
BOLT art. 01550-06557-000
По запросу
4
BOLT art. 01550-06657-000
По запросу
5
BOLT art. 01550-06857-000
По запросу
6
BOLT art. 01550-08557-000
По запросу
7
BOLT art. 01550-08657-000
По запросу
8
BOLT art. 09103-08215-000
По запросу
9
BOLT art. 01550-08907-000
По запросу
10
BOLT (8X115) art. 09103-08098-000
По запросу
11
BOLT (8X95) art. 09103-08164-000
По запросу
12
BOLT (8X50) art. 09103-08214-000
По запросу
13
BOLT (8X70) art. 09103-08215-000
По запросу
14
BOLT (8X80) art. 09103-08216-000
По запросу
15
BOLT art. 01550-08407-000
По запросу
16
BOLT art. 01550-08507-000
По запросу
17
BOLT art. 01550-08557-000
По запросу
18
BOLT art. 01550-08657-000
По запросу
19
O RING (D:1.9,ID:12.6) art. 09280-12009-000
По запросу
20
JET, HEAD COOLING art. 09493-44002-000
По запросу
21
JET AIR (#14) art. 09493-28010-000
По запросу
22
JET, PISTON COOLING art. 09493-80009-000
По запросу
23
JET, MISSION art. 09493-24011-000
По запросу
24
Уплотнительное кольцо Suzuki art. 09280-04004-000
По запросу
25
PLATE, PISTON JET, FRONT art. 16438-38B00-000
По запросу
26
PLATE, PISTON JET, REAR art. 16439-38B00-000
По запросу
27
BOLT MODEL T/V/W art. 01550-0610A-000
По запросу
27
BOLT (6X12) MODEL X/Y/K1/K2/K3 art. 09106-06075-000
По запросу
28
UNION, OIL FILTER STAND art. 16591-06B01-000
По запросу
29
BEARING, CRANK THRUST (T:2.075) art. 12228-38B00-0G0
По запросу
29
BEARING, CRANK THRUST (T:1.975) art. 12228-38B00-0C0
По запросу
29
BEARING, CRANK THRUST (T:2.100) art. 12228-38B00-0H0
По запросу
29
BEARING, CRANK THRUST (T:2.150) art. 12228-38B00-0J0
По запросу
29
BEARING, CRANK THRUST (T:2.125) art. 12228-38B00-0I0
По запросу
29
BEARING, CRANK THRUST (T:2.000) art. 12228-38B00-0D0
По запросу
29
BEARING, CRANK THRUST (T:2.025) art. 12228-38B00-0E0
По запросу
29
BEARING, CRANK THRUST (T:2.050) art. 12228-38B00-0F0
По запросу
29
BEARING, CRANK THRUST (T:1.925) SEE ILLUSTRATION ON FIG.6 (B-12) art. 12228-38B00-0A0
По запросу
29
BEARING, CRANK THRUST (T:1.950) art. 12228-38B00-0B0
По запросу
30
PLUNGER, OIL CONTROL art. 16442-34301-000
По запросу
31
SPRING art. 09440-09030-000
По запросу
32
PLUG, CONTROL PLUNGER MODEL T/V art. 09248-16008-000
По запросу
32
Болт контроля уровня масла Suzuki art. 09248-16012-000
от 525 ₽
33
Прокладка Suzuki art. 09168-16002-000
По запросу
34
PLUG, OIL GALLERY art. 01550-08127-000
По запросу
35
GASKET art. 09168-08015-000
По запросу
36
Пробка сливная Suzuki art. 09248-14011-000
от 420 ₽
36
Пробка сливная Suzuki art. 09247-14044-000
от 473 ₽
37
.GASKET (13.8X18.8X4.8) art. 09168-14002-000
По запросу
38
Заклепка Suzuki art. 09250-08014-000
от 452 ₽
39
PLUG, MISSION GALLERY art. 01550-0610A-000
По запросу
40
GASKET (5.8X11X1.2) %E.NO.175273 art. 09168-06024-000
По запросу
40
GASKET (5.8X13X1.2) E.NO.175274% art. 09168-06023-000
По запросу
41
Болт масляной магистрали Suzuki art. 09247-12006-000
от 368 ₽
42
Прокладка Suzuki art. 09168-12002-000
от 269 ₽
43
PLATE, OIL SEPARATOR art. 11521-38B01-000
По запросу
44
Болт Suzuki art. 01547-0612B-000
По запросу
45
GAUGE, OIL LEVEL MODEL T/V/W art. 11970-38B01-000
По запросу
45
GAUGE, OIL LEVEL MODEL X/Y/K1/K2/K3 art. 11970-38B10-000
По запросу
46
Уплотнительное кольцо Suzuki art. 09280-17003-000
от 263 ₽
47
Пробка сливная Suzuki art. 09247-12106-000
от 421 ₽
47
PLUG, OIL DRAIN %E.NO.171959 art. 01550-1220B-000
По запросу
48
Прокладка Suzuki art. 09168-12002-000
от 269 ₽
49
SWITCH, OIL PRESSURE E.NO.181062% art. 37820-33D10-000
По запросу
50
BOLT (10X155) art. 09103-10169-000
По запросу
51
BUSH, RH art. 11660-38B01-000
По запросу
52
BUSH, LH art. 11660-38A01-000
По запросу
53
BOLT (10X135) art. 09103-10168-000
По запросу
54
BOLT (10X180) art. 09103-10170-000
По запросу
55
NUT art. 09159-10064-000
По запросу
56
WASHER MODEL T art. 08322-01107-000
По запросу
56
WASHER MODEL V/W/X/Y/K1/K2/K3 art. 08322-0110A-000
По запросу
57
BOLT (10X225) art. 09103-10205-000
По запросу
58
NUT art. 09159-10047-000
По запросу
