модель 2001 года
- Модель DR200
- Код модели DR200SE

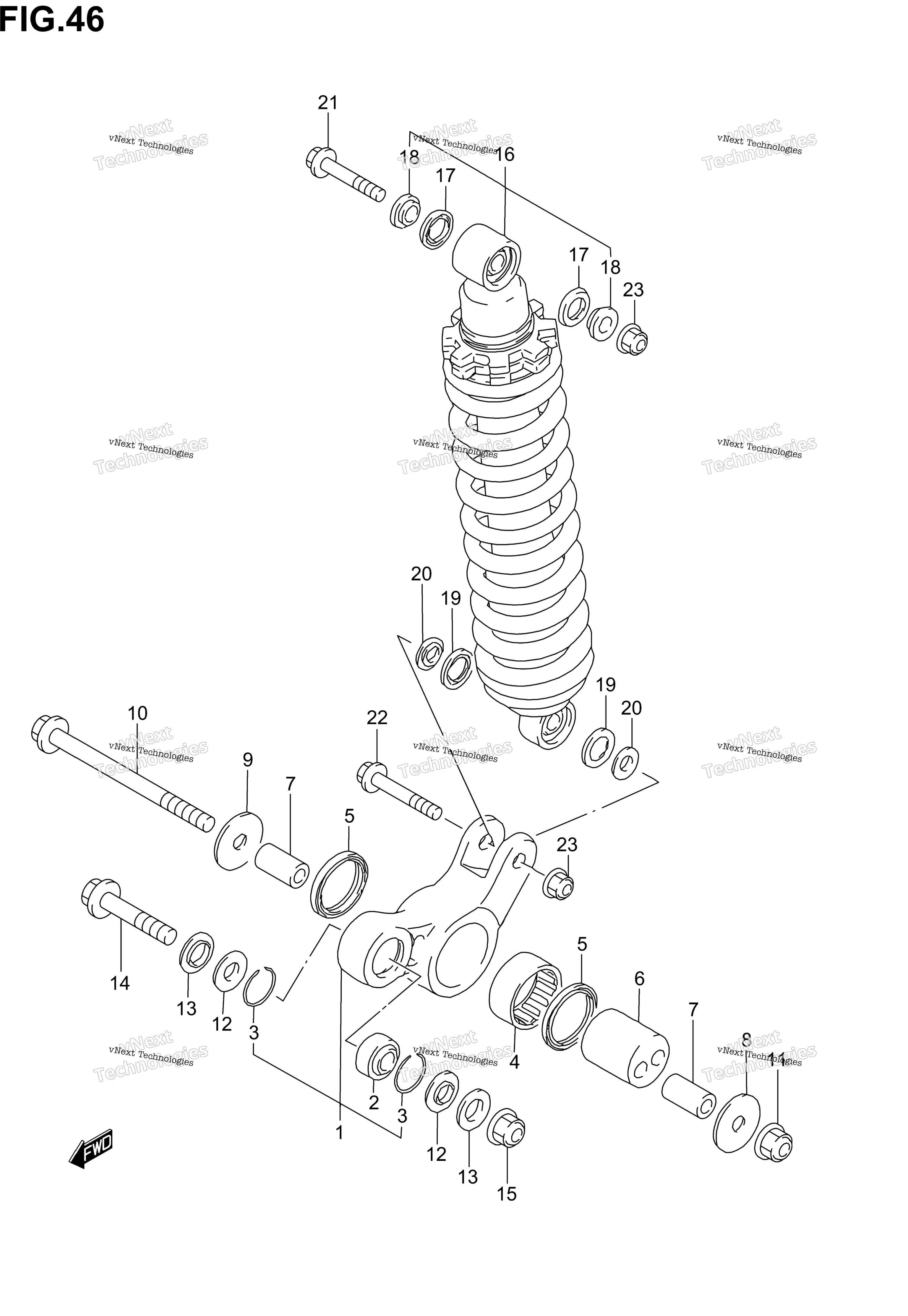

Схема рычага заднего амортизатора (Model K1/K2/K3) для DR200SE
Схема
Детали
Номер
Наименование детали
Цена
1
LEVER SET, REAR CUSHION Includes Item(s) 2 - 4 art. 62600-42812-000
По запросу
2
BEARING (12X26X16) art. 09269-12006-000
По запросу
3
RING, BEARING STOPPER art. 62277-27C20-000
По запросу
4
BEARING (37X47X20) art. 09263-37003-000
По запросу
5
SEAL, DUST art. 62624-42A00-000
По запросу
6
SPACER, REAR SUSPENSION ECCENTRIC art. 62623-42A11-000
По запросу
7
SPACER, CUSHION LEVER SHAFT art. 62646-42A11-000
По запросу
8
WASHER, REAR CUSHION LEVER CENTER LH art. 62628-42AA0-000
По запросу
9
WASHER, REAR CUSHION LEVER CENTER RH art. 62625-42AA0-000
По запросу
10
SHAFT, REAR CUSHION LEVER CENTER art. 62621-42AA0-000
По запросу
11
NUT art. 08319-2112A-000
По запросу
12
SEAL, DUST REAR CUSHION FRONT art. 62647-05A00-000
По запросу
13
SPACER, REAR CUSHION FRONT art. 62316-05A01-000
По запросу
14
BOLT (12X62) art. 62668-42A02-000
По запросу
15
NUT art. 08319-3112A-000
По запросу
16
ABSORBER ASSY, REAR SHOCK (RED) MODEL K2/K3 E28; Includes Item(s) 17 - 20 art. 62100-44AB2-37W
По запросу
16
ABSORBER ASSY, REAR SHOCK (RED) MODEL K2/K3 E3,E33 art. 62100-44AC0-37W
По запросу
16
ABSORBER ASSY, REAR SHOCK (BLACK) MODEL K1 E28 art. 62100-44AB2-019
По запросу
16
ABSORBER ASSY, REAR SHOCK (BLACK) MODEL K1 E3,E33 art. 62100-44AC0-019
По запросу
17
SEAL, DUST art. 62226-20900-000
По запросу
18
SPACER art. 62684-20900-000
По запросу
19
SEAL, DUST LOWER art. 62226-02B00-000
По запросу
20
COLLAR, LOWER art. 62684-31300-000
По запросу
21
BOLT, UPPER (10X58) art. 09103-10428-000
По запросу
22
BOLT, LOWER (10X48) art. 09103-10126-000
По запросу
23
NUT art. 09159-10115-000
По запросу
Другие схемы модели
Рычаг заднего амортизатора (Model K1/K2/K3)
