модель 2001 года
- Модель GSX-R750
- Код модели GSX-R750

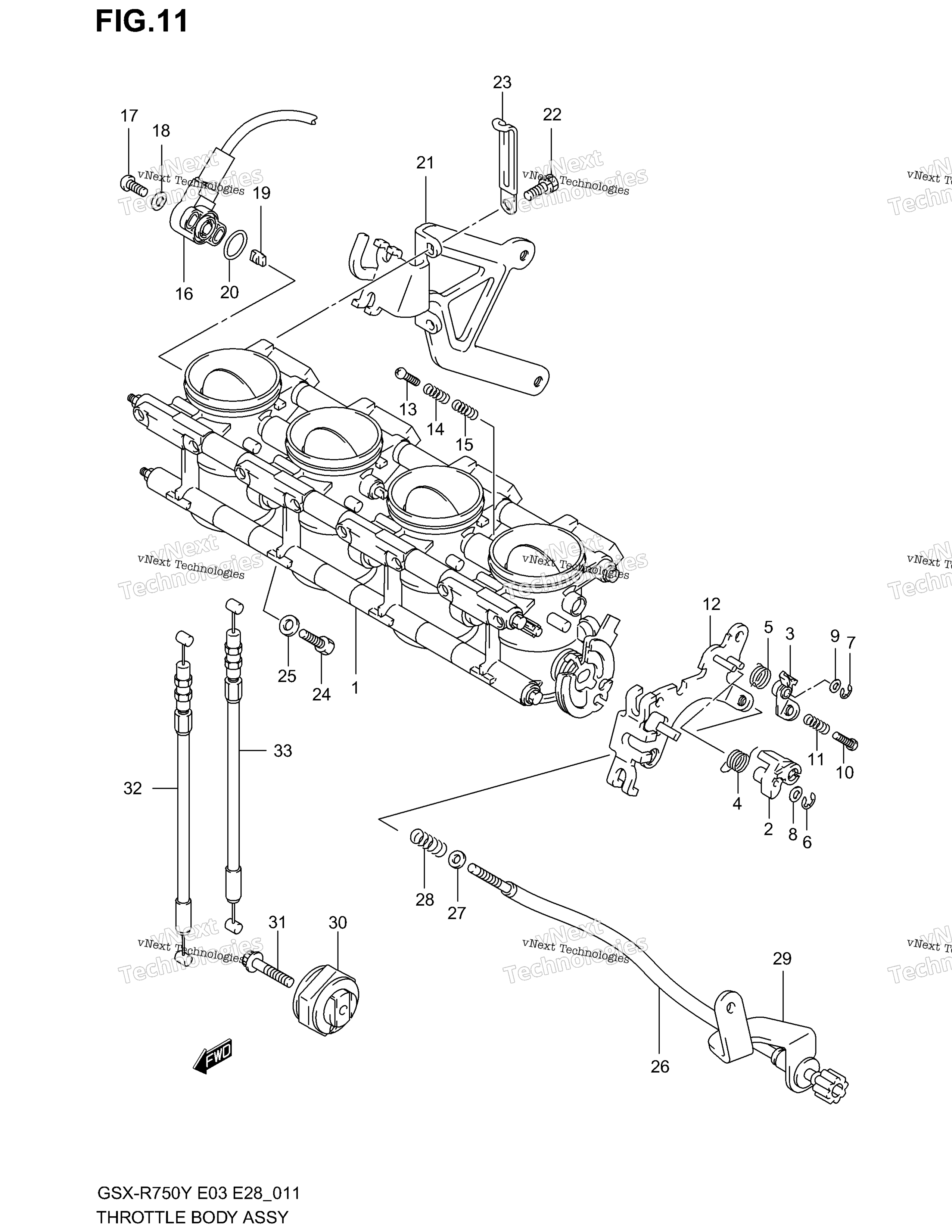

Схема дроссельного узла (Model Y) для GSX-R750
Схема
Детали
Номер
Наименование детали
Цена
1
BODY SET, THROTTLE E33 art. 13460-35F10-000
По запросу
1
BODY SET, THROTTLE E3,E28 art. 13460-35F01-000
По запросу
2
LINK LEVER art. 13413-35F00-000
По запросу
3
LINK LEVER art. 13414-35F00-000
По запросу
4
SPRING art. 13426-35F00-000
По запросу
5
SPRING art. 13426-35F10-000
По запросу
6
E CLIP art. 13424-35F00-000
По запросу
7
E CLIP art. 13424-35F10-000
По запросу
8
WASHER art. 13427-35F00-000
По запросу
9
WASHER art. 13427-35F10-000
По запросу
10
SCREW, STOP art. 13423-35F00-000
По запросу
11
SPRING art. 13271-26E10-000
По запросу
12
PLATE, STAY art. 13565-35F00-000
По запросу
13
SCREW, STOP art. 13602-24F00-000
По запросу
14
SPRING art. 13543-24F00-000
По запросу
15
SPRING art. 13268-03F50-000
По запросу
16
SENSOR ASSY, THROTTLE art. 13580-24F00-000
По запросу
17
SCREW art. 13613-24F00-000
По запросу
18
WASHER art. 13572-03F00-000
По запросу
19
COLLAR art. 13582-24F00-000
По запросу
20
O RING art. 13575-24F00-000
По запросу
21
PLATE, STAY art. 13627-35F00-000
По запросу
22
BOLT art. 13611-35F00-000
По запросу
23
BINDER art. 13432-24F00-000
По запросу
24
BOLT art. 15163-24F00-000
По запросу
25
PACKING art. 15162-24F00-000
По запросу
26
ADJUST SCREW ASSY art. 13270-24F00-000
По запросу
27
WASHER art. 13273-24F00-000
По запросу
28
SPRING art. 13268-35F00-000
По запросу
29
BRACKET, IDLE ADJUST art. 13279-35F00-000
По запросу
30
PULLEY, CONTROLLER art. 11269-20A04-000
По запросу
31
BOLT art. 07120-0520B-000
По запросу
32
CABLE, THROTTLE ACTUATOR OPEN art. 13641-35F00-000
По запросу
33
CABLE, THROTTLE ACTUATOR CLOSE art. 13642-35F00-000
По запросу
