модель 2001 года
- Модель LS650
- Код модели LS650P

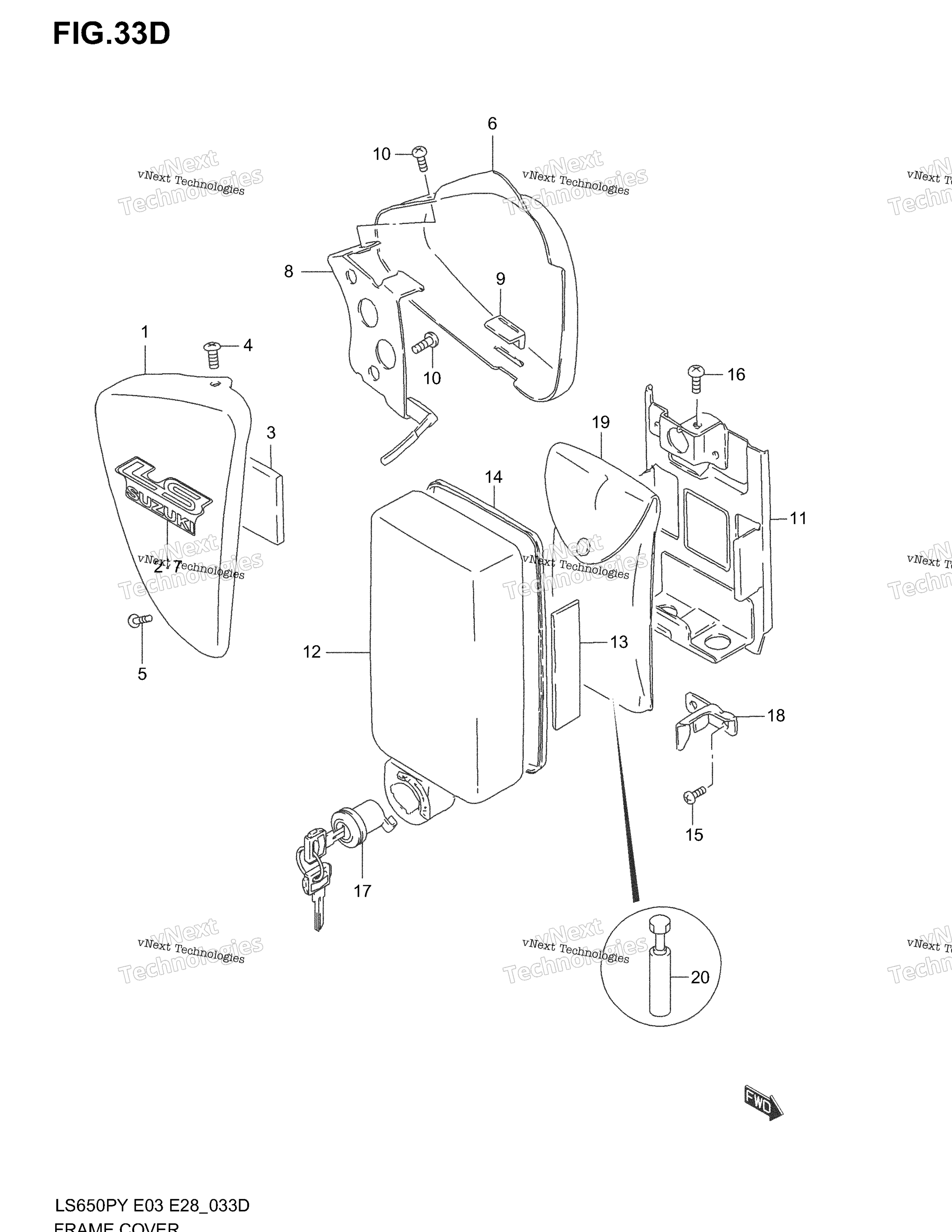

Схема крышки рамы (Model K4) для LS650P
Схема
Детали
Номер
Наименование детали
Цена
1
COVER, FRAME RH (PURPLE) Includes Item(s) 2 - 3 art. 47100-24B40-YAT
По запросу
1
COVER, FRAME RH (SILVER) art. 47100-24B40-YV2
По запросу
2
EMBLEM FOR YV2 art. 68131-24B40-AES
По запросу
2
EMBLEM FOR YAT art. 68131-24B40-AET
По запросу
3
CUSHION (40X40X5) art. 13719-84150-000
По запросу
4
SCREW art. 02142-0510B-000
По запросу
5
SCREW, LOWER art. 02112-7516A-000
По запросу
6
COVER, FRAME LH (PURPLE) Includes Item(s) 7 - 7 art. 47211-24B01-13L
По запросу
6
COVER, FRAME LH (SILVER) art. 47200-24B40-YV2
По запросу
7
EMBLEM FOR YAT art. 68131-24B40-AET
По запросу
7
EMBLEM FOR YV2 art. 68131-24B40-AES
По запросу
8
BRACKET, FRAME COVER LH art. 47180-24B03-000
По запросу
9
CUSHION, LH art. 47117-45000-000
По запросу
10
Винт Suzuki art. 02122-0612A-000
По запросу
11
HOLDER, TOOL art. 47430-24B01-000
По запросу
12
COVER, TOOL HOLDER Includes Item(s) 13 - 14 art. 47440-24B20-000
По запросу
13
PROTECTOR art. 33652-07D00-000
По запросу
14
MOLDING art. 47445-24B00-000
По запросу
15
SCREW, LOWER art. 02142-0510B-000
По запросу
16
SCREW, UPPER art. 02112-0610B-000
По запросу
17
LOCK ASSY, TOOL HOLDER art. 95700-24871-000
По запросу
18
PLATE, LOCK art. 47434-24B00-000
По запросу
19
TOOL ASSY art. 09800-21069-000
По запросу
20
GAUGE ASSY, TENSION art. 96220-24B00-000
По запросу
