модель 2001 года
- Модель VS1400
- Код модели VS1400GLP

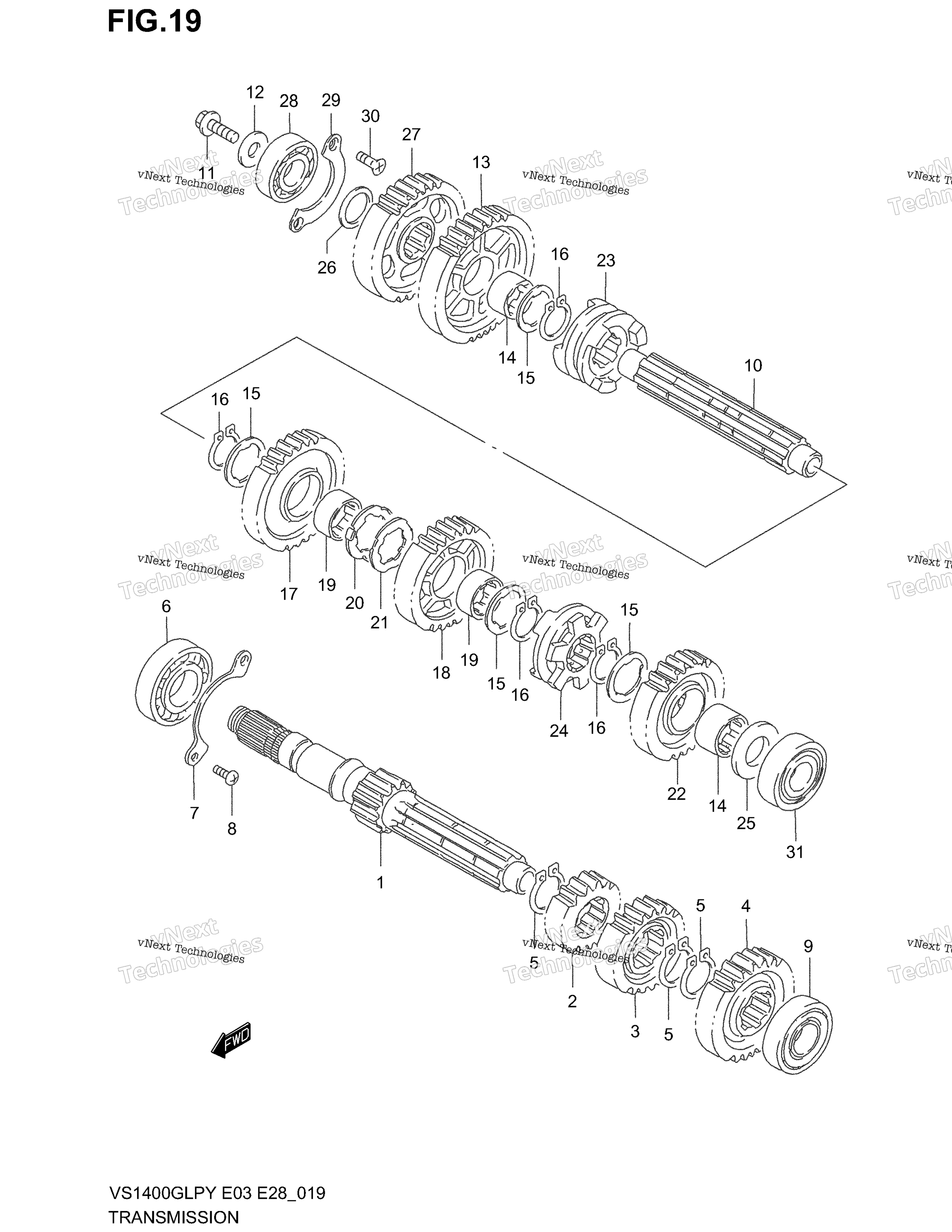

Схема трансмиссии (Model T) для VS1400GLP
Схема
Детали
Номер
Наименование детали
Цена
1
COUNTERSHAFT (NT:12) art. 24120-38B01-000
По запросу
2
GEAR, 2ND DRIVE (NT:17) art. 24221-38B00-000
По запросу
3
GEAR, 3RD DRIVE (NT:21) art. 24231-38B00-000
По запросу
4
GEAR, 4TH DRIVE (NT:24) art. 24241-38B00-000
По запросу
5
CIRCLIP art. 08331-31289-000
По запросу
6
BEARING, RH art. 09262-25080-000
По запросу
7
RETAINER art. 24741-38A00-000
По запросу
8
SCREW art. 02112-0612A-000
По запросу
9
BEARING, LH art. 09262-20080-000
По запросу
10
DRIVESHAFT art. 24131-38B01-000
По запросу
11
BOLT art. 09103-10112-000
По запросу
12
Шайба Suzuki art. 08211-10305-000
По запросу
13
GEAR, 1ST DRIVEN (NT:36) art. 24311-38B00-000
По запросу
14
BUSH, 1ST/2ND art. 24332-24A00-000
По запросу
15
WASHER art. 09167-28001-000
По запросу
16
CIRCLIP art. 08331-31289-000
По запросу
17
GEAR, 2ND DRIVEN (NT:31) art. 24321-38B20-000
По запросу
18
GEAR, 3RD DRIVEN (NT:28) art. 24331-38B00-000
По запросу
19
BUSH, 3RD/4TH art. 24332-49000-000
По запросу
20
LOCK WASHER, RH art. 09169-28001-000
По запросу
21
LOCK WASHER, RH art. 09167-28002-000
По запросу
22
GEAR, 4TH DRIVEN (NT:25) art. 24341-38B00-000
По запросу
23
DOG, SLIDING NO.1 art. 24411-38B01-000
По запросу
24
DOG, SLIDING NO.2 art. 24421-38B01-000
По запросу
25
WASHER art. 08211-20382-000
По запросу
26
WASHER (22X32X3) art. 09160-22032-000
По запросу
27
GEAR, OVERDRIVING (NT:34) art. 24621-38B00-000
По запросу
28
BEARING, RH (22X56X16) art. 09262-22025-000
По запросу
29
RETAINER art. 24741-38401-000
По запросу
30
Винт Suzuki art. 02122-0612A-000
По запросу
31
BEARING, LH (20X52X15) art. 09262-20080-000
По запросу
