модель 2002 года
- Модель DR650
- Код модели DR650SE

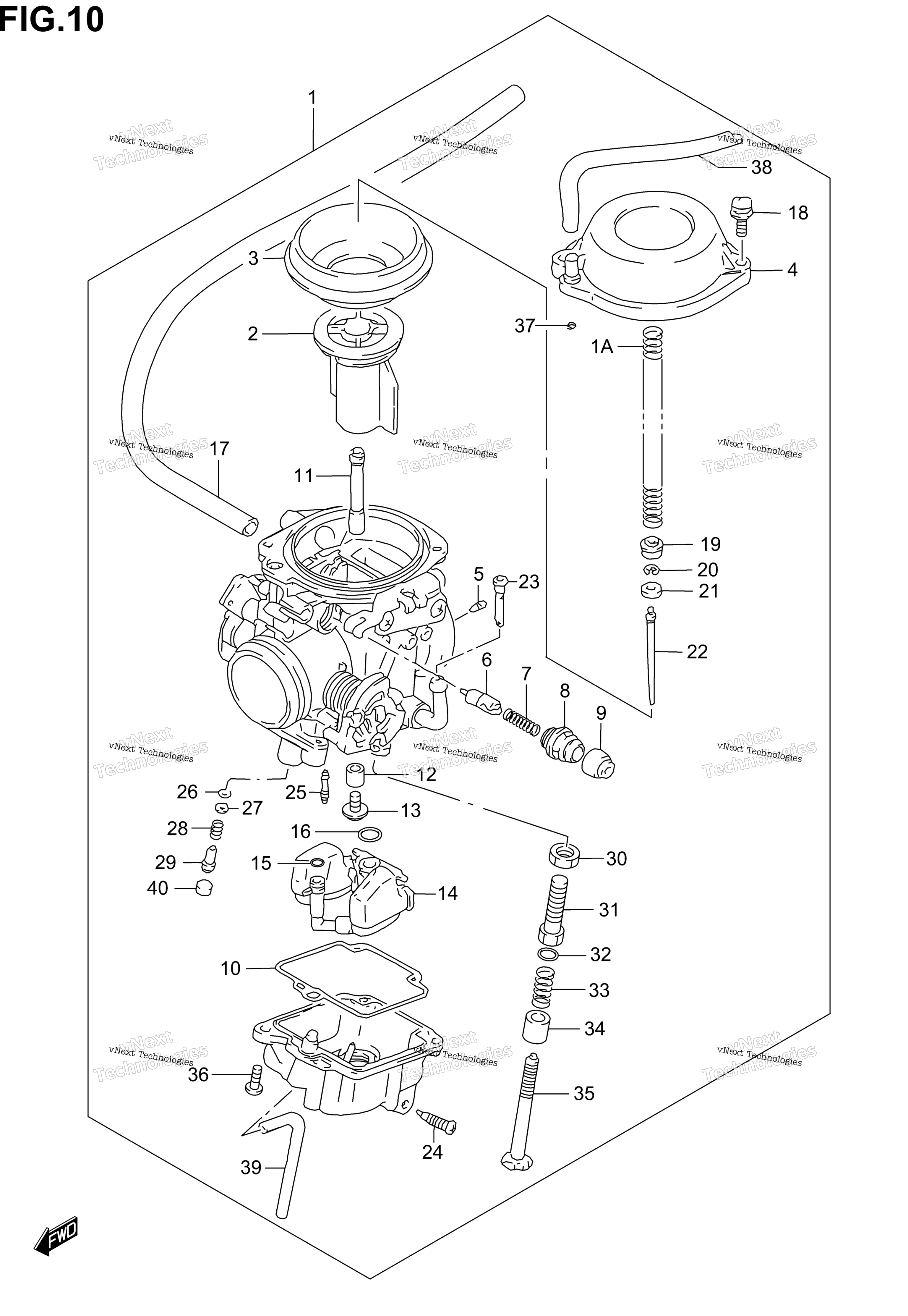

Схема карбюратора для DR650SE
Схема
Детали
Номер
Наименование детали
Цена
1
CARBURETOR ASSY E33; Includes Item(s) 1A - 40 art. 13200-32E61-000
По запросу
1
SPRING art. 13417-17D00-000
По запросу
1
CARBURETOR ASSY E3,E28 art. 13200-32E12-000
По запросу
2
VALVE, PISTON art. 13501-32E00-000
По запросу
3
DIAPHRAGM art. 13507-07D02-000
По запросу
4
COVER, DIAPHRAGM art. 13502-41C00-000
По запросу
5
JET, PILOT AIR (1.0) art. 09493-20007-000
По запросу
6
PLUNGER ASSY art. 13411-12D00-000
По запросу
7
SPRING art. 13417-22010-000
По запросу
8
HOLDER, GUIDE art. 13418-43410-000
По запросу
9
CAP art. 13681-04011-000
По запросу
10
Прокладка Suzuki art. 13258-44B00-000
По запросу
11
JET, NEEDLE (Y-5M) art. 09494-00884-000
По запросу
12
RING art. 13331-07D00-000
По запросу
13
JET, MAIN (140) art. 09491-28010-000
По запросу
14
FLOAT/NEEDLE VALVE ASSY art. 13250-12EH0-000
По запросу
15
Уплотнительное кольцо Suzuki art. 13374-46710-000
По запросу
16
Уплотнительное кольцо Suzuki art. 13374-35C00-000
По запросу
17
HOSE (6.5X10.5X275) art. 13683-32E01-000
По запросу
18
SCREW art. 02112-7516A-000
По запросу
19
RING art. 13331-12D00-000
По запросу
20
E RING art. 13394-31210-000
По запросу
21
RING art. 13387-07D00-000
По запросу
22
NEEDLE, JET (6F23-1) art. 13383-32E10-000
По запросу
23
FILTER art. 13236-12C00-000
По запросу
24
.SCREW,DRAIN art. 13247-02340-000
По запросу
25
JET, PILOT (42.5) art. 09492-42010-000
По запросу
26
Уплотнительное кольцо Suzuki art. 13295-29901-000
По запросу
27
Шайба Suzuki art. 13291-29900-000
По запросу
28
.SPRING art. 13268-47070-000
По запросу
29
SCREW, PILOT (1,1/2) art. 13279-47070-000
По запросу
30
NUT art. 13607-37010-000
По запросу
31
ADJUSTER art. 13267-31D00-000
По запросу
32
WASHER art. 13615-43010-000
По запросу
33
SPRING art. 13271-33C00-000
По запросу
34
RING art. 13432-95210-000
По запросу
35
ADJUSTER art. 13267-31D10-000
По запросу
36
SCREW art. 13601-05148-XC0
По запросу
37
O RING art. 13278-02340-000
По запросу
38
HOSE (4.5X8.5X600) L:600!250 art. 09355-45001-600
По запросу
39
HOSE (3X5X450) E33 art. 13684-32E11-000
По запросу
40
PLUG art. 13281-05A00-000
По запросу
