модель 2002 года
- Модель GS500
- Код модели GS500

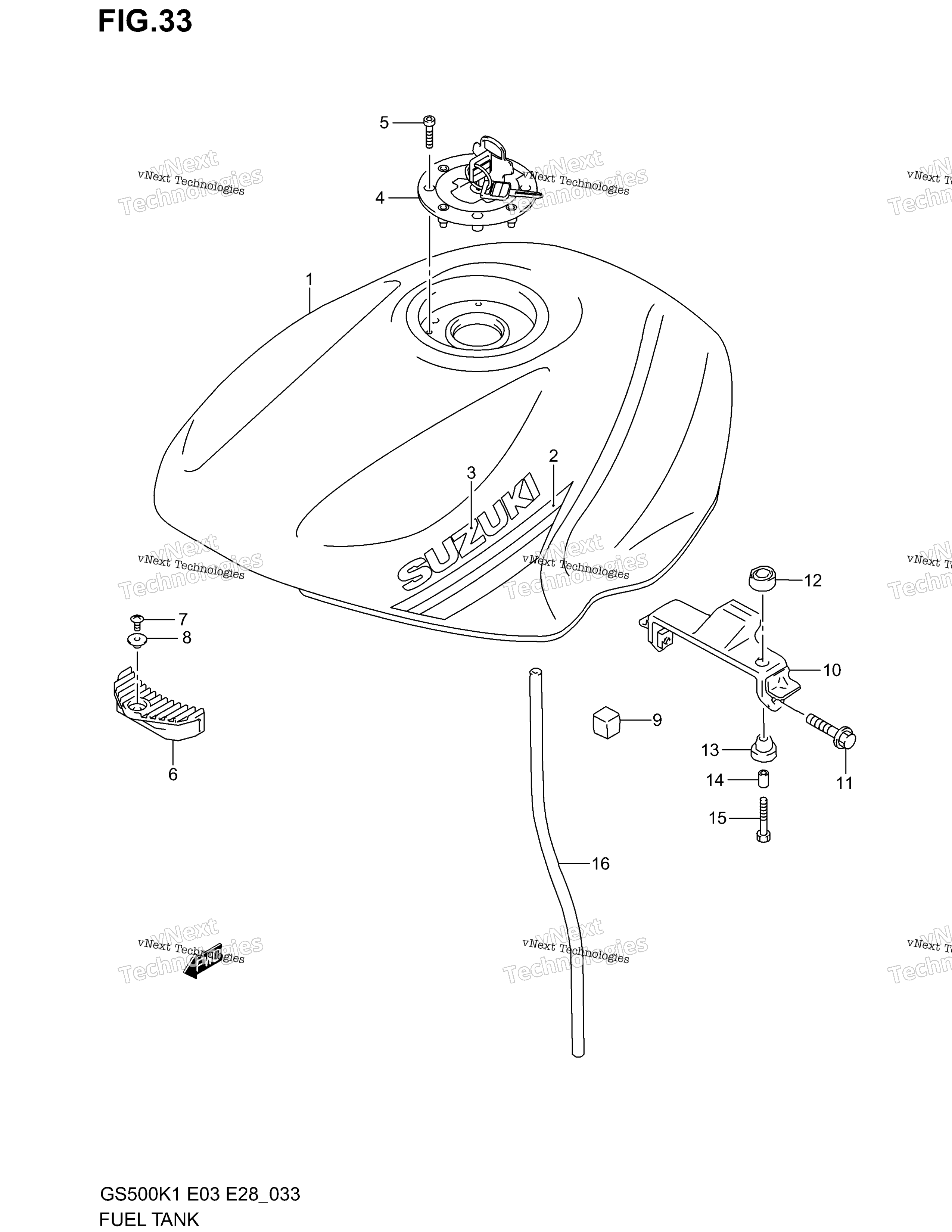

Схема топливного бака (Model K1) для GS500
Схема
Детали
Номер
Наименование детали
Цена
1
TANK ASSY, FUEL (BLUE) E28 art. 44100-01DL0-YC2
По запросу
1
TANK ASSY, FUEL (BLUE) E33; Includes Item(s) 2 - 3 art. 44100-01DM0-YM7
По запросу
1
TANK ASSY, FUEL (BLUE) E3 art. 44100-01DL0-YM7
По запросу
2
TAPE SET, FUEL TANK E28 FOR YC2 art. 68110-01D90-FT5
По запросу
2
TAPE SET, FUEL TANK FOR YM7 art. 68110-01D90-FT7
По запросу
3
EMBLEM (GRAY) art. 68111-42E20-1ZY
По запросу
4
CAP SET, FUEL E33 art. 44200-33890-000
По запросу
4
CAP SET, FUEL art. 44201-33821-000
По запросу
5
BOLT art. 09106-05017-000
По запросу
6
CUSHION, FRONT art. 44511-27E00-000
По запросу
7
SCREW, FRONT art. 02142-0510B-000
По запросу
8
WASHER art. 09169-05012-000
По запросу
9
CUSHION, SIDE art. 44541-01D01-000
По запросу
10
BRACKET, REAR art. 44550-01D01-000
По запросу
11
BOLT, BRACKET art. 01550-0840A-000
По запросу
12
CUSHION, REAR UPPER art. 09320-14017-000
По запросу
13
CUSHION, REAR LOWER art. 09320-10038-000
По запросу
14
SPACER art. 09180-06271-000
По запросу
15
BOLT art. 09116-06172-000
По запросу
16
HOSE, WATER DRAIN art. 44423-01D01-000
По запросу
