модель 2002 года
- Модель GSF600
- Код модели GSF600S

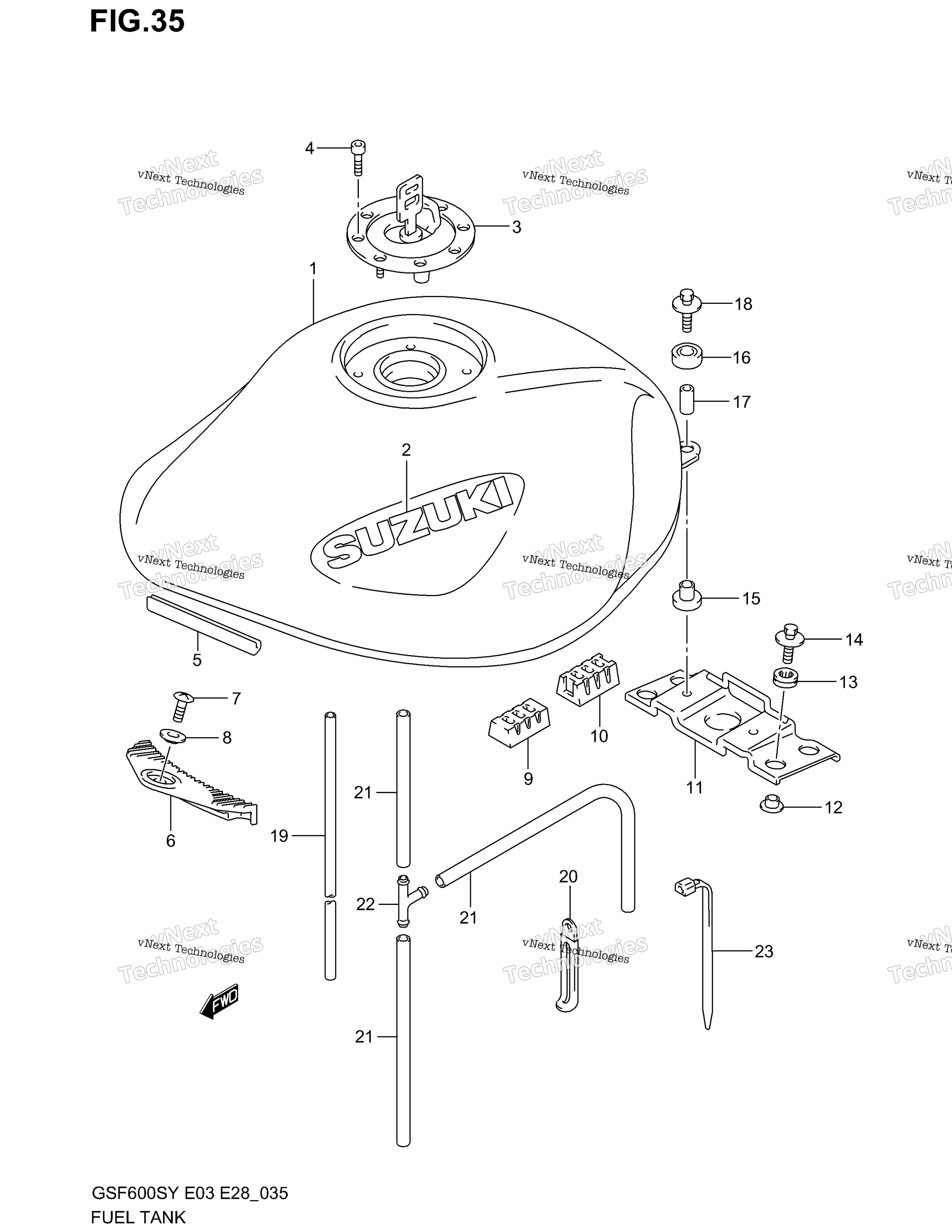

Схема топливного бака (Model Y) для GSF600S
Схема
Детали
Номер
Наименование детали
Цена
1
TANK ASSY, FUEL (BLACK) E3 art. 44100-31F00-33J
По запросу
1
TANK ASSY, FUEL (RED) E33 art. 44100-31F20-Y7M
По запросу
1
TANK ASSY, FUEL (BLACK) E33 art. 44100-31F20-33J
По запросу
1
TANK ASSY, FUEL (BLUE) E28; Includes Item(s) 2 - 2 art. 44100-31F00-1LF
По запросу
1
TANK ASSY, FUEL (RED) E3,E28 art. 44100-31F00-Y7M
По запросу
2
EMBLEM, FUEL TANK (SILVER) E28 FOR 1LF art. 68111-31F01-YJ9
По запросу
2
EMBLEM, FUEL TANK E3,E33 FOR Y7M art. 68111-31F00-YJ7
По запросу
2
EMBLEM, FUEL TANK E3,E33 FOR 33J art. 68111-31F00-YJ8
По запросу
3
CAP SET, FUEL TANK E33 art. 44200-33831-000
По запросу
3
CAP SET, FUEL TANK E3,E28 art. 44201-33811-000
По запросу
4
BOLT (L:20) art. 09106-05017-000
По запросу
5
MOLDING art. 68241-04X50-00B
По запросу
6
CUSHION, FUEL TANK FRONT art. 44511-27E00-000
По запросу
7
SCREW, FRONT art. 02142-0510B-000
По запросу
8
WASHER art. 09169-05012-000
По запросу
9
CUSHION, SIDE art. 45149-45330-000
По запросу
10
CUSHION, FUEL TANK SIDE art. 44541-31F00-000
По запросу
11
BRACKET, REAR art. 44550-31F01-000
По запросу
12
WASHER (6.3X17X1.6) art. 09169-06062-000
По запросу
13
CUSHION, BRACKET art. 09320-09009-000
По запросу
14
BOLT, BRACKET art. 09116-06150-000
По запросу
15
CUSHION, LOWER art. 09320-10038-000
По запросу
16
Сайлентблок Suzuki art. 44512-42E00-000
По запросу
17
SPACER (6.5X9X18) art. 09180-06271-000
По запросу
18
BOLT (6X30) art. 09116-06172-000
По запросу
19
HOSE (L:2000!680) art. 09352-70119-00B
По запросу
20
CLAMP art. 09404-10417-000
По запросу
21
HOSE, BREATHER NO.1 (L:600!200) art. 44420-44AR0-000
По запросу
22
Соединительный тройник трубки Suzuki art. 09367-06002-000
По запросу
23
CLAMP art. 09407-14403-000
По запросу
