модель 2002 года
- Модель LS650
- Код модели LS650P

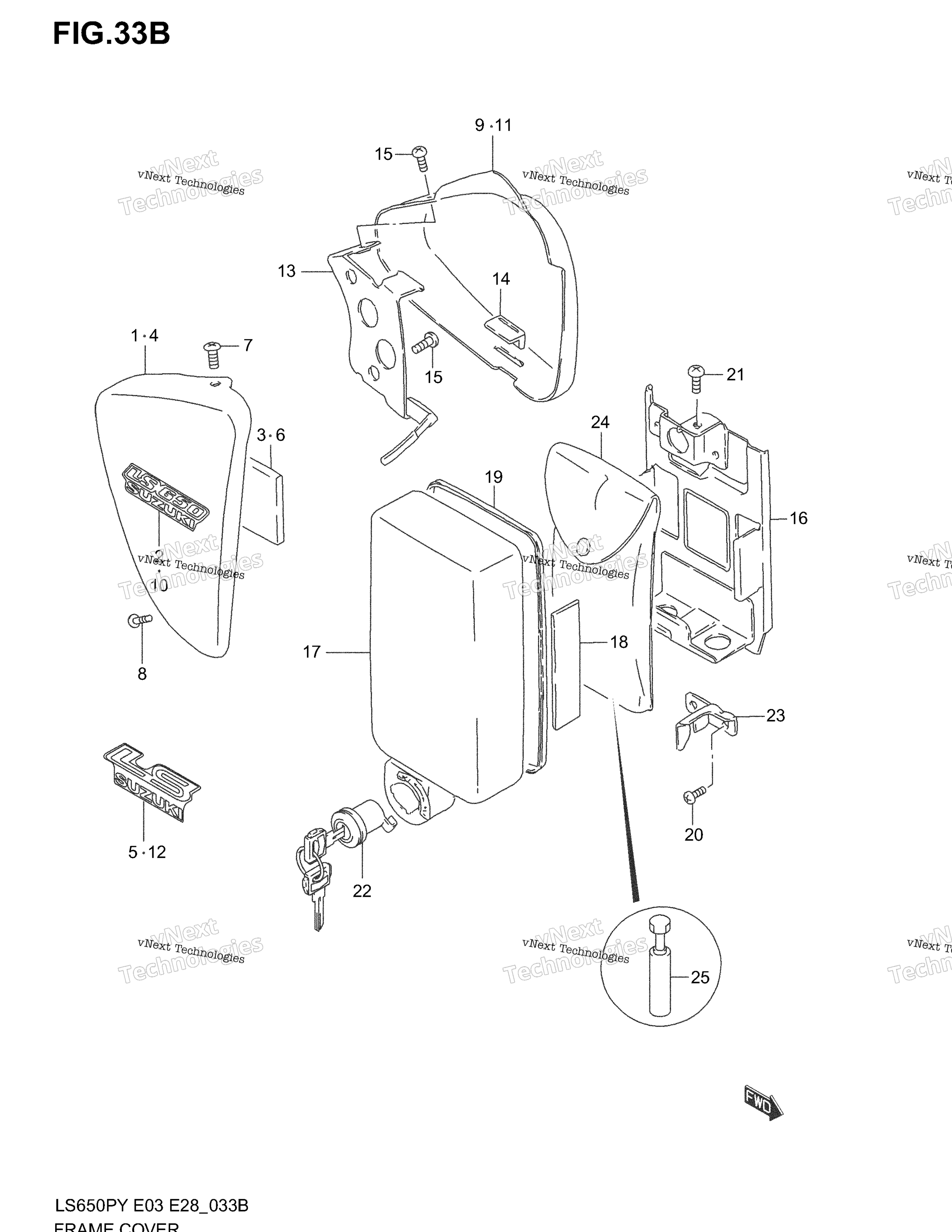

Схема крышки рамы (Model Y/K1) для LS650P
Схема
Детали
Номер
Наименование детали
Цена
1
COVER, FRAME RH (YELLOW) MODEL Y; Includes Item(s) 2 - 3 art. 47100-24B30-Y9F
По запросу
1
COVER, FRAME RH (GREEN) MODEL Y art. 47100-24B30-Y7G
По запросу
2
EMBLEM MODEL Y FOR Y9F art. 68131-24B30-BM5
По запросу
2
EMBLEM MODEL Y FOR Y7G art. 68131-24B30-BM4
По запросу
3
CUSHION (40X40X5) MODEL Y art. 13719-84150-000
По запросу
4
COVER, FRAME RH (BLACK) MODEL K1 art. 47110-24B00-13L
По запросу
4
COVER, FRAME RH (SILVER) MODEL K1; Includes Item(s) 5 - 6 art. 47100-24B40-YD7
По запросу
5
EMBLEM MODEL K1 FOR YD7 art. 68131-24B40-FC5
По запросу
5
EMBLEM MODEL K1 FOR 33J art. 68131-24B40-FC4
По запросу
6
CUSHION (40X40X5) MODEL K1 art. 13719-84150-000
По запросу
7
SCREW art. 02142-0510B-000
По запросу
8
SCREW, LOWER art. 02112-7516A-000
По запросу
9
COVER, FRAME LH (YELLOW) MODEL Y; Includes Item(s) 10 - 10 art. 47200-24B30-Y9F
По запросу
9
COVER, FRAME LH (GREEN) MODEL Y art. 47200-24B30-Y7G
По запросу
10
EMBLEM MODEL Y OR Y9F art. 68131-24B30-BM5
По запросу
10
EMBLEM MODEL Y OR Y7G art. 68131-24B30-BM4
По запросу
11
COVER, FRAME LH (BLACK) MODEL K1 art. 47211-24B01-13L
По запросу
11
COVER, FRAME LH (SILVER) MODEL K1; Includes Item(s) 12 - 12 art. 47200-24B40-YD7
По запросу
12
EMBLEM MODEL K1 FOR YD7 art. 68131-24B40-FC5
По запросу
12
EMBLEM MODEL K1 FOR 33J art. 68131-24B40-FC4
По запросу
13
BRACKET, FRAME COVER LH art. 47180-24B03-000
По запросу
14
CUSHION, LH art. 47117-45000-000
По запросу
15
Винт Suzuki art. 02122-0612A-000
По запросу
16
HOLDER, TOOL art. 47430-24B01-000
По запросу
17
COVER, TOOL HOLDER Includes Item(s) 18 - 19 art. 47440-24B20-000
По запросу
18
PROTECTOR art. 33652-07D00-000
По запросу
19
MOLDING art. 47445-24B00-000
По запросу
20
SCREW, LOWER art. 02142-0510B-000
По запросу
21
SCREW, UPPER art. 02112-0610B-000
По запросу
22
LOCK ASSY, TOOL HOLDER art. 95700-24871-000
По запросу
23
PLATE, LOCK art. 47434-24B00-000
По запросу
24
TOOL ASSY art. 09800-21069-000
По запросу
25
GAUGE ASSY, TENSION art. 96220-24B00-000
По запросу
