модель 2002 года
- Модель SV650
- Код модели SV650

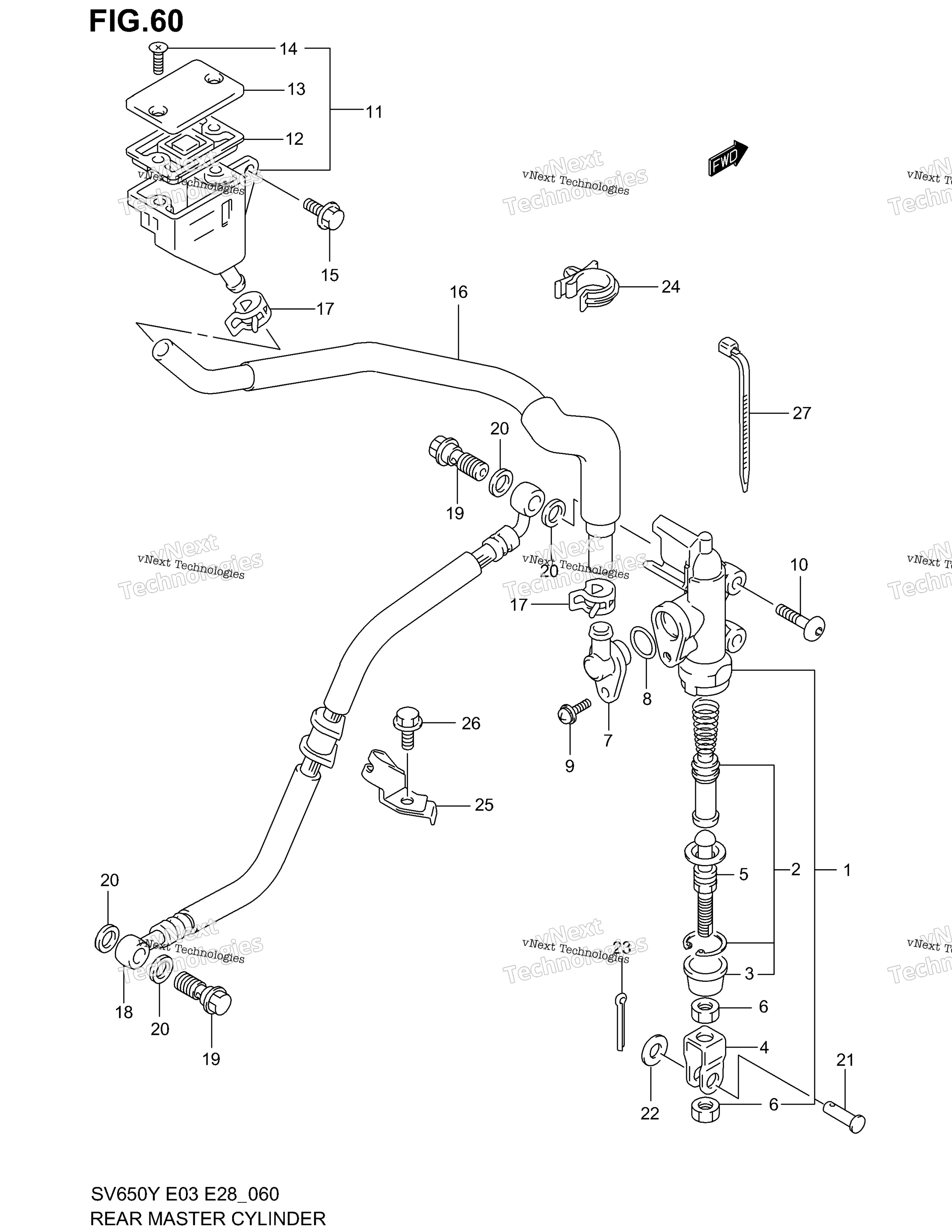

Схема заднего главного цилиндра тормоза для SV650
Схема
Детали
Номер
Наименование детали
Цена
1
CYLINDER ASSY, REAR MASTER Includes Item(s) 2 - 9 art. 69600-33C00-000
По запросу
2
Ремкомплект тормозного цилиндра Suzuki art. 69600-04821-000
от 4 484 ₽
3
BOOT art. 69691-00A00-000
По запросу
4
YOKE art. 69692-27A30-000
По запросу
5
.ROD,PUSH art. 69670-48B00-000
По запросу
6
NUT art. 69693-05A00-000
По запросу
7
CONNECTOR art. 69672-05A00-000
По запросу
8
.O-RING art. 69686-34200-000
По запросу
9
SCREW art. 02112-7412A-000
По запросу
10
SCREW (6X20) art. 09139-06028-000
По запросу
11
TANK ASSY, RESERVOIR Includes Item(s) 12 - 14 art. 69740-19F00-000
По запросу
12
Диафрагма карбюратора Suzuki art. 59667-04700-000
По запросу
13
CAP art. 59669-05D00-000
По запросу
14
SCREW art. 69689-04A00-000
По запросу
15
Болт Suzuki art. 01550-0612A-000
По запросу
16
HOSE, RESERVOIR TANK SV650SX/SY/SK1/SK2 art. 69730-19F00-000
По запросу
16
HOSE, RESERVOIR TANK SV650X/Y/K1/K2 art. 69730-19F10-000
По запросу
17
CLIP art. 09401-13417-000
По запросу
18
HOSE, REAR BRAKE SV650SX/SY/SK1/SK2 art. 69480-19F01-000
По запросу
18
HOSE, REAR BRAKE SV650X/Y/K1/K2 art. 69480-19F12-000
По запросу
19
UNION BOLT (10X1.00X22) art. 09360-10061-000
По запросу
20
WASHER (10X15X1.5) art. 09161-10009-000
По запросу
21
PIN art. 09200-06068-000
По запросу
22
WASHER art. 08322-0106B-000
По запросу
23
Шплинт Suzuki art. 04111-2015A-000
от 168 ₽
24
CLAMP art. 09403-16307-000
По запросу
25
CLAMP, REAR BRAKE HOSE art. 69268-19F00-000
По запросу
26
BOLT art. 01547-0616B-000
По запросу
27
CLAMP art. 09407-18402-000
По запросу
