модель 2002 года
- Модель VL800
- Код модели VL800T

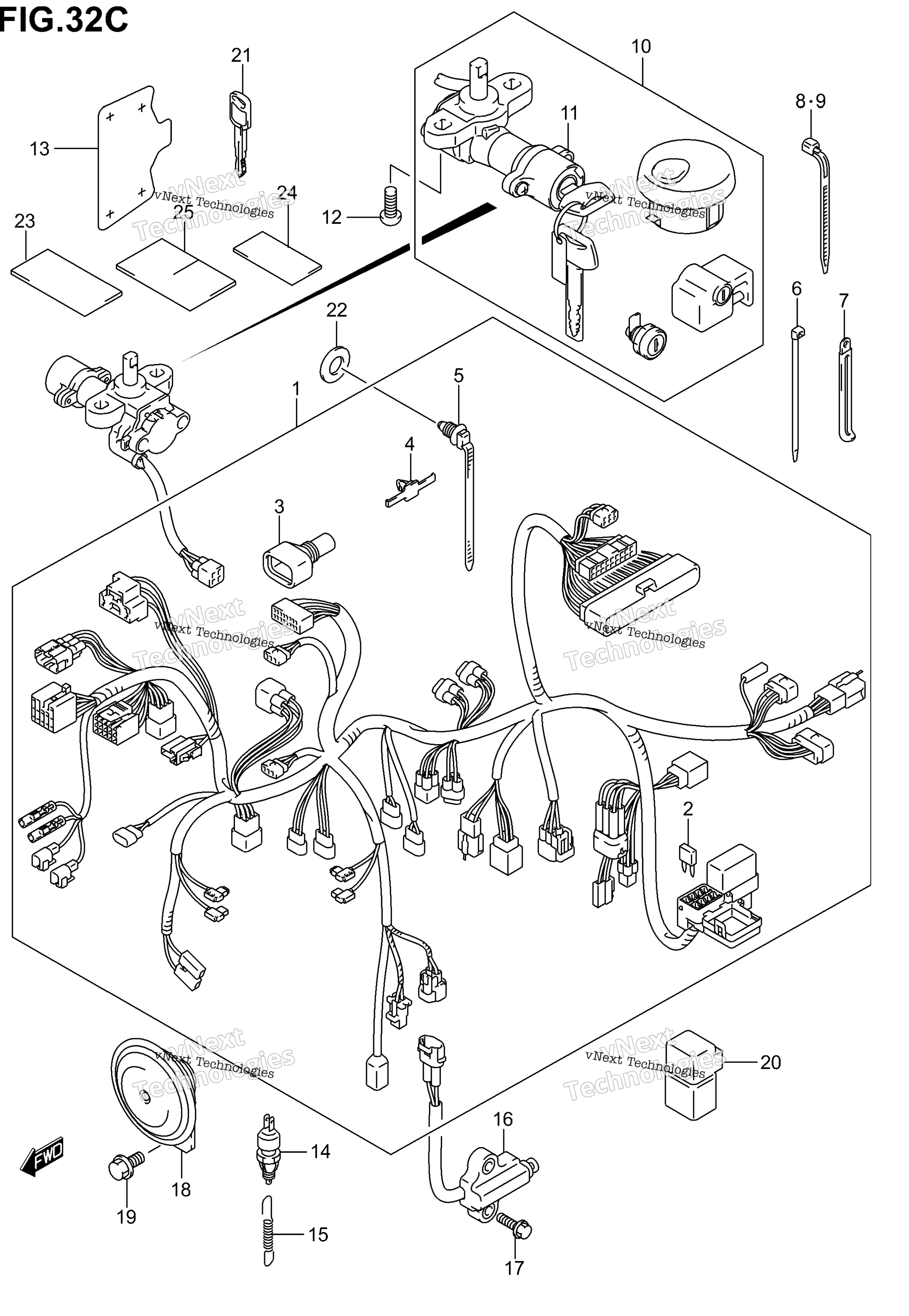

Схема жгута проводов (Model K5) для VL800T
Схема
Детали
Номер
Наименование детали
Цена
1
HARNESS, WIRING Includes Item(s) 2 - 5 art. 36610-41FE0-000
По запросу
2
FUSE (10A) art. 09481-10501-000
По запросу
2
Предохранитель 15А Suzuki art. 09481-15501-000
от 116 ₽
3
.COVER,SPEEDOMETER COUPLER art. 36618-33E00-000
По запросу
4
CLAMP art. 09407-05410-000
По запросу
5
CLAMP art. 09407-17403-000
По запросу
6
CLAMP (L:145) art. 09407-14407-000
По запросу
7
CLAMP (L:135) art. 09404-06435-000
По запросу
7
CLAMP (L:80) art. 09404-06036-000
По запросу
8
CLAMP (L:165) art. 09407-18402-000
По запросу
9
CLAMP (L:190) art. 09407-19401-000
По запросу
10
LOCK SET art. 37100-41850-000
По запросу
10
LOCK SET E33; Includes Item(s) 11 art. 37100-41861-000
По запросу
11
LOCK ASSY, STEERING art. 37100-41F50-000
По запросу
12
SCREW, STEERING LOCK art. 09139-08016-000
По запросу
13
PROTECTOR, IGNITION SWITCH art. 37187-41F10-000
По запросу
14
Датчик стоп-сигнала Suzuki art. 37740-24A00-000
от 1 796 ₽
15
SPRING, STOP LAMP art. 09443-06073-000
По запросу
16
SWITCH ASSY, SIDE STAND art. 37840-41F01-000
По запросу
17
Болт Suzuki art. 01550-0620A-000
от 326 ₽
18
HORN ASSY art. 38500-41F10-000
По запросу
19
BOLT art. 01550-0812A-000
По запросу
20
Реле Suzuki art. 38740-24X50-000
от 4 179 ₽
21
Болванка ключка зажигания Suzuki art. 37146-33E00-000
По запросу
22
WASHER, REAR CLAMP art. 09160-06052-000
По запросу
23
TAPE, HARNESS (28X50X0.13) 28X50X0.13 art. 36611-16G00-000
По запросу
24
PROTECTOR, WIRING HARNESS 30X30X3.0 art. 36920-08D10-000
По запросу
25
TAPE, WIRING HARNESS 30X50X3.0 art. 36920-33C00-000
По запросу
