модель 2003 года
- Модель DL1000 V-STROM
- Код модели DL1000

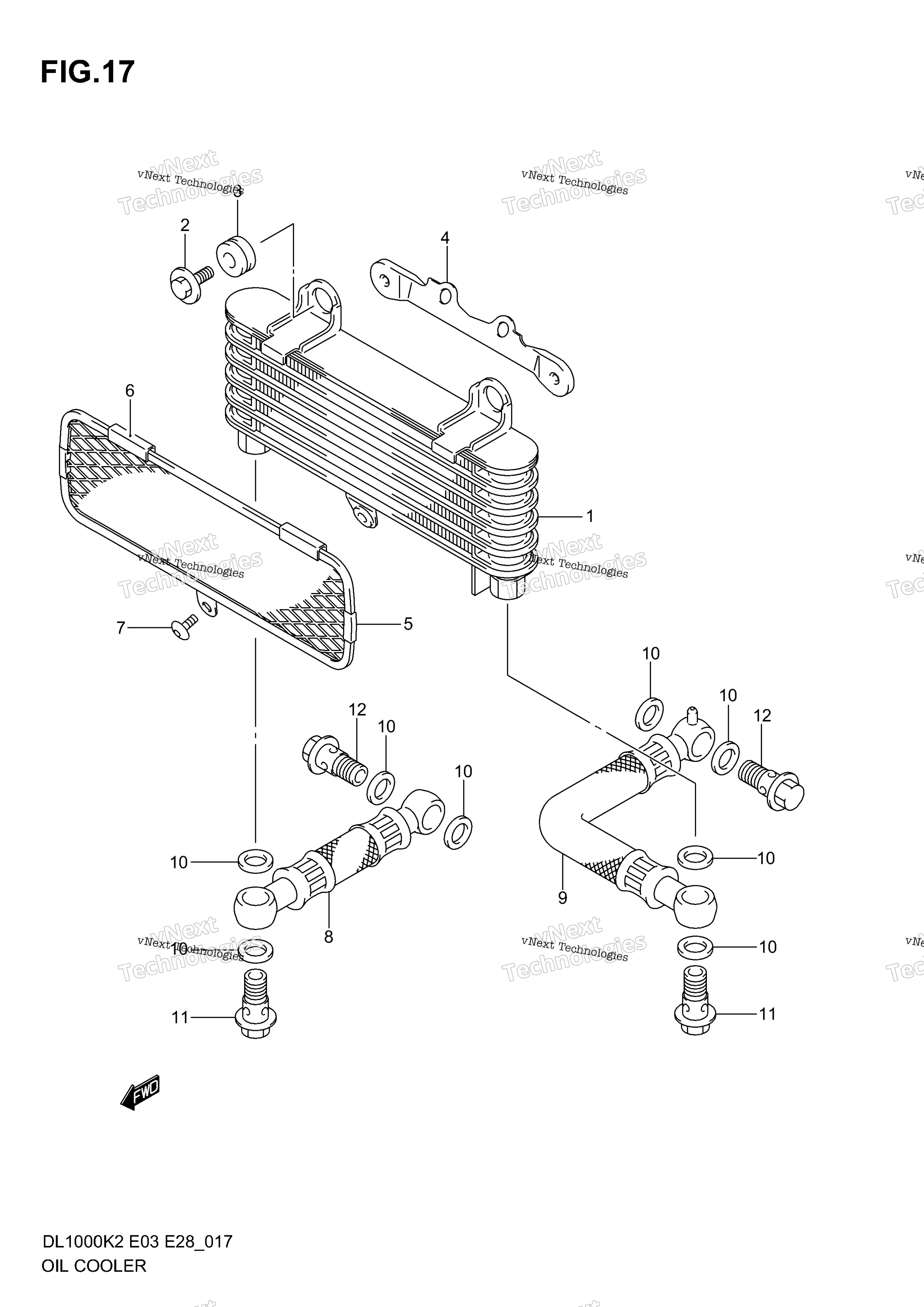

Схема масляного радиатора для DL1000
Схема
Детали
Номер
Наименование детали
Цена
1
COOLER ASSY, OIL MODEL K4/K5/K6 art. 16600-16G00-000
По запросу
1
COOLER ASSY, OIL MODEL K2/K3 art. 16600-06G00-000
По запросу
2
BOLT art. 09116-06167-000
По запросу
3
CUSHION MODEL K4/K5/K6 art. 09320-09009-000
По запросу
3
CUSHION MODEL K2/K3 art. 09320-10015-000
По запросу
4
BRACKET, OIL COOLER art. 16620-02F00-000
По запросу
5
GUARD, OIL COOLER MODEL K2/K3 art. 16650-02F00-000
По запросу
5
GUARD, OIL COOLER MODEL K4/K5/K6; Includes Item(s) 6 art. 16650-16G00-000
По запросу
6
PROTECTOR, CENTER art. 17765-09F01-000
По запросу
7
BOLT art. 02142-0510B-000
По запросу
8
HOSE, OIL COOLER, RH MODEL K2/K3 art. 16460-02F00-000
По запросу
8
HOSE, OIL COOLER RH MODEL K4/K5/K6 art. 16460-16G00-000
По запросу
9
HOSE, OIL COOLER, LH MODEL K2/K3 art. 16470-06G01-000
По запросу
9
HOSE, OIL COOLER, LH MODEL K4/K5/K6 art. 16470-16G00-000
По запросу
10
Шайба сливной пробки Suzuki art. 09168-14015-000
от 263 ₽
10
GASKET MODEL K2/K3 art. 09168-14011-000
По запросу
11
BOLT, UNION art. 09360-12012-000
По запросу
12
BOLT art. 09360-14012-000
По запросу
