модель 2003 года
- Модель DR-Z 110
- Код модели DR-Z110

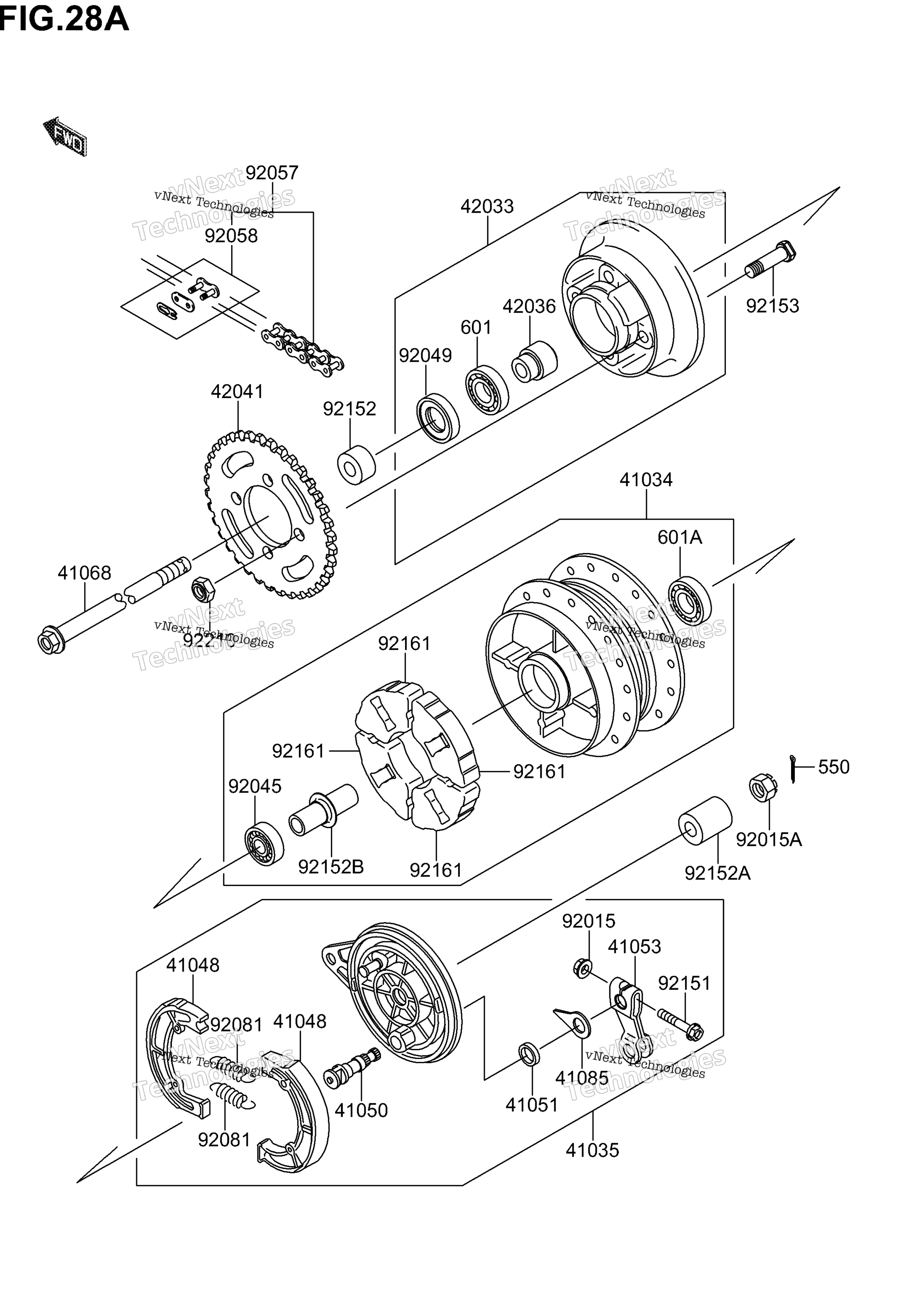

Схема задний Hub(Dr Z110 K5) для DR-Z110
Схема
Детали
Номер
Наименование детали
Цена
550
PIN-COTTER,2.5X20 art. KK550-S2520-000
По запросу
601
BEARING-BALL,#6301UC3 art. K601B-6301U-000
По запросу
601
BEARING-BALL,#6004UC3 art. K601B-6004U-000
По запросу
41034
DRUM-ASSY,REAR BRAKE art. K4103-40010-000
По запросу
41035
PANEL-ASSY-BRAKE,RR art. K4103-51542-000
По запросу
41048
SHOE-BRAKE art. K4104-81141-000
По запросу
41050
CAM-BRAKE art. K4105-01082-000
По запросу
41051
SEAL,BRAKE CAM art. KK410-51001-000
По запросу
41053
LEVER-BRAKE CAM art. K4105-31089-000
По запросу
41068
AXLE,RR art. K4106-80016-000
По запросу
41085
INDICATOR art. K4108-51079-000
По запросу
42033
COUPLING-ASSY,RR HUB art. K4203-31223-000
По запросу
42036
SLEEVE,RR HUB COUPLING,L=29 art. K4203-61292-000
По запросу
42041
SPROCKET-HUB,33T art. K4204-10136-000
По запросу
92015
NUT,CASTLE,12MM art. K9201-51870-000
По запросу
92015
NUT,FLANGED,6MM art. K9201-51367-000
По запросу
92045
BEARING-BALL,6201ZC3/5C art. K9204-51308-000
По запросу
92049
SEAL-OIL,SC26X42X8 art. K9204-91490-000
По запросу
92057
CHAIN,DRIVE,DID420DXX86L art. K9205-70090-000
По запросу
92058
JOINT-CHAIN,DRIVE art. K9205-80006-000
По запросу
92081
SPRING,BRAKE SHOE art. K9208-11766-000
По запросу
92151
BOLT,FLANGED,6X34 art. K9215-11209-000
По запросу
92152
COLLAR,RR AXLE,LH,L=14.8 art. K9215-21405-000
По запросу
92152
COLLAR,RR AXLE,RH,L=32 art. K9215-21406-000
По запросу
92152
COLLAR,REAR BRAKE DRUM,L=58 art. K9215-21409-000
По запросу
92153
BOLT,10X36 art. K9215-31120-000
По запросу
92161
DAMPER,RR HUB SHOCK art. K9216-10084-000
По запросу
92210
NUT,LOCK,10MM art. K9221-01351-000
По запросу
