модель 2003 года
- Модель DR650
- Код модели DR650SE

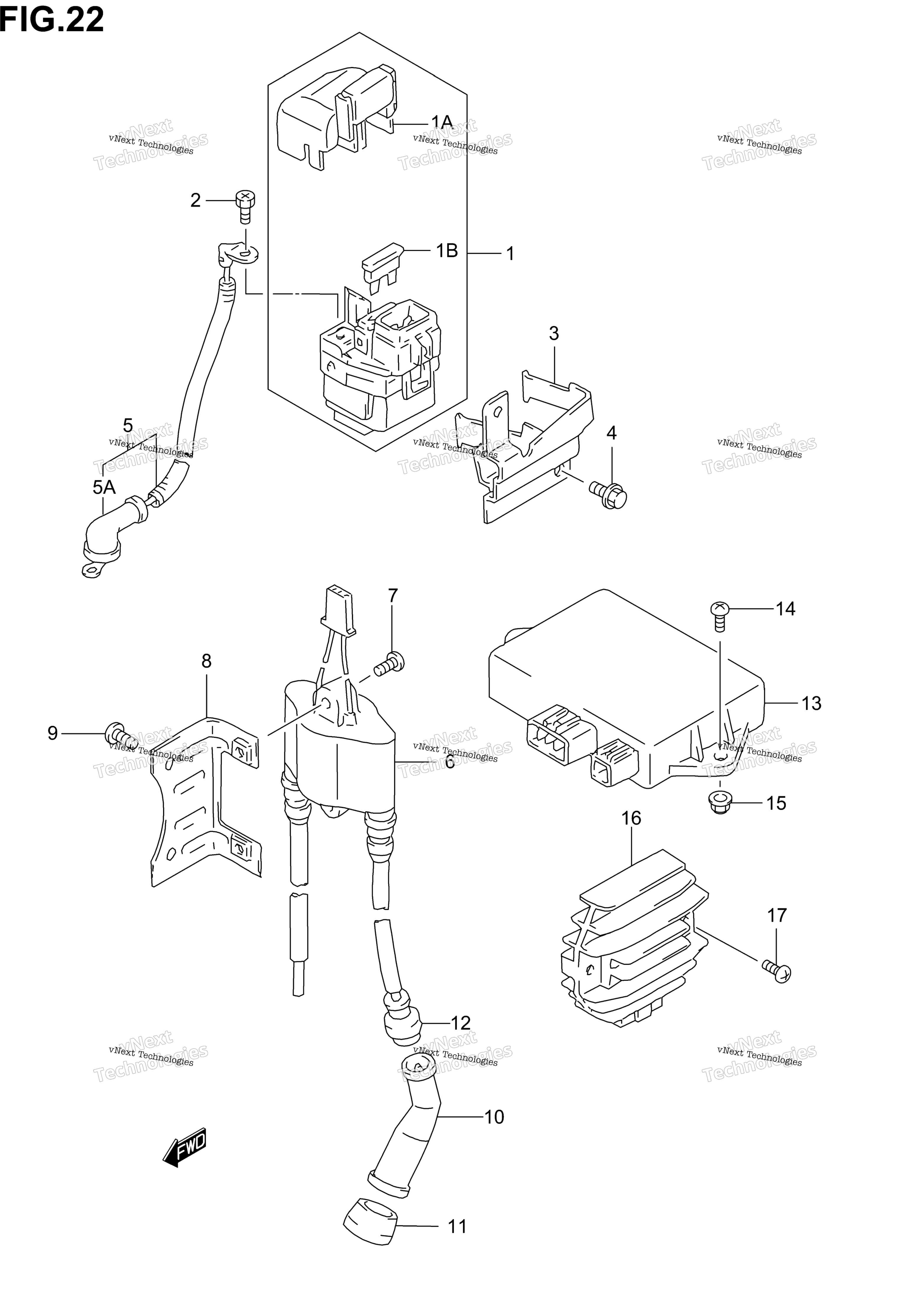

Схема электрооборудования для DR650SE
Схема
Детали
Номер
Наименование детали
Цена
1
COVER ASSY art. 31861-26E00-000
По запросу
1
FUSE (30A) art. 09481-30101-000
По запросу
1
RELAY ASSY, STARTING MOTOR Includes Item(s) 1A - 1B art. 31800-26E00-000
По запросу
2
BOLT (6X8) art. 09128-06013-000
По запросу
3
BRACKET,STG MOT RLY art. 31890-32E00-000
По запросу
4
BOLT, STARTING MOTOR art. 09103-06078-000
По запросу
5
.CAP,STARTER MOTOR LEAD art. 31861-48B10-000
По запросу
5
WIRE,STARTER MOTOR Includes Item(s) 5A art. 33810-32E00-000
По запросу
6
COIL ASSY,IGNITION art. 33410-32E00-000
По запросу
7
SCREW, IGNITION COIL art. 02142-0625A-000
По запросу
8
BRACKET,IGNITION COIL art. 33416-32E00-000
По запросу
9
SCREW, BRACKET art. 02142-0610A-000
По запросу
10
CAP, SPARK PLUG OUTER art. 33510-43010-000
По запросу
11
Сальник свечного колпачка Suzuki art. 33541-47D00-000
от 725 ₽
12
Наконечник катушки зажигания 33542-38B00 art. 33542-38B00-000
По запросу
13
CDI UNIT art. 32900-32E10-000
По запросу
14
BOLT art. 02162-0620C-000
По запросу
15
NUT, CDI UNIT art. 08319-3106A-000
По запросу
16
RECTIFIER ASSY art. 32800-32E00-000
По запросу
17
BOLT art. 02162-0620C-000
По запросу
