модель 2003 года
- Модель RM125
- Код модели RM125

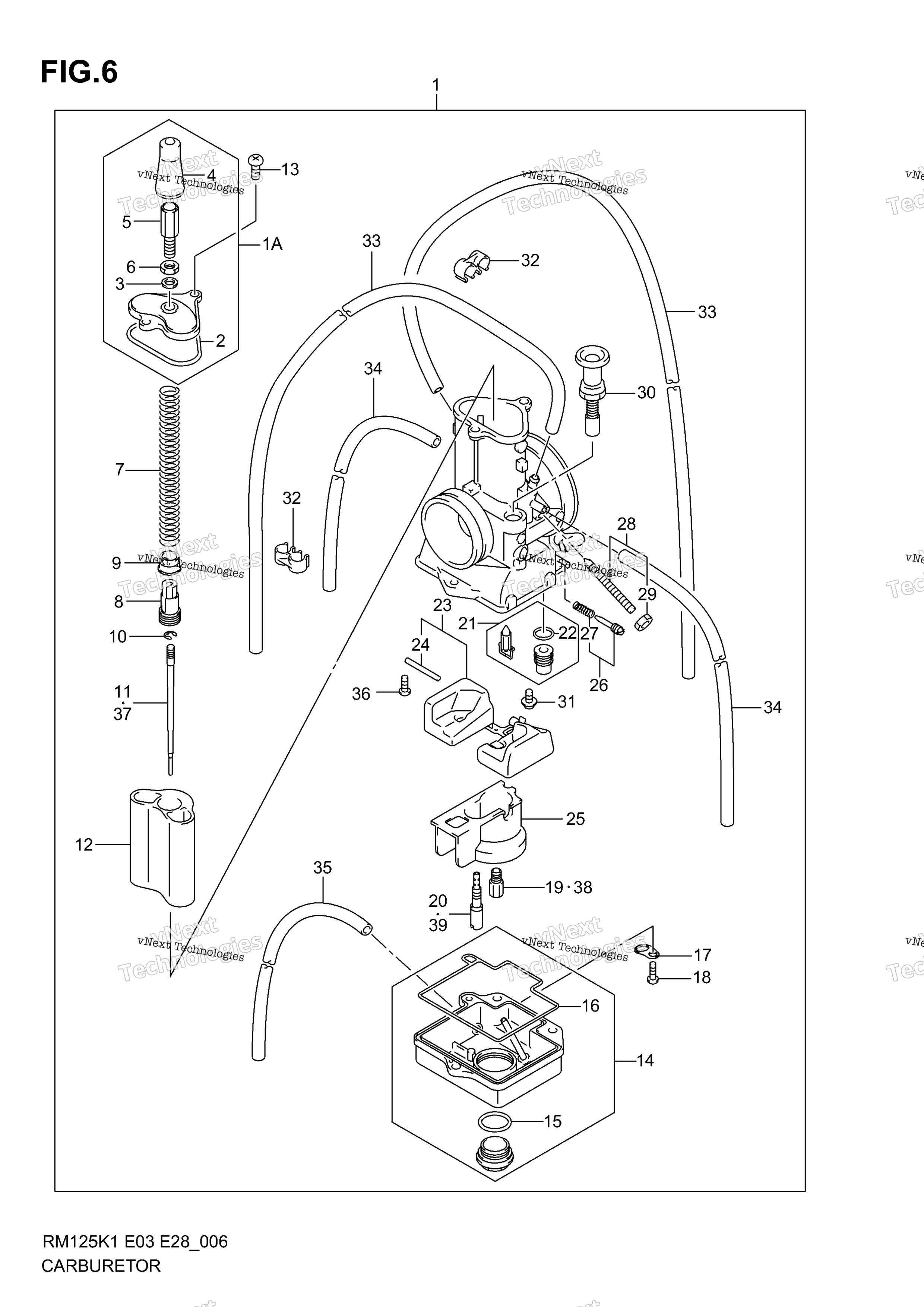

Схема карбюратора (Model K1) для RM125
Схема
Детали
Номер
Наименование детали
Цена
1
TOP CAP ASSY art. 13260-36F00-000
По запросу
1
CARBURETOR ASSY Includes Item(s) 1A - 36 art. 13200-36F00-000
По запросу
2
PACKING art. 13258-36F00-000
По запросу
3
WASHER art. 13531-09300-000
По запросу
4
CAP art. 13681-16600-000
По запросу
5
CABLE ADJUSTER art. 13577-41612-000
По запросу
6
NUT art. 13661-16600-000
По запросу
7
SPRING art. 13573-36F00-000
По запросу
8
GUIDE HOLDER art. 13518-36F00-000
По запросу
9
RING art. 13424-36F00-000
По запросу
10
.E-RING MULTIPLE JET NOZZLE art. 13394-17E60-000
По запросу
11
NEEDLE, JET (6BGY23-75) art. 13383-36F40-000
По запросу
12
PISTON, VALVE art. 13551-36F00-000
По запросу
13
SCREW art. 13602-48B10-000
По запросу
14
FLOAT BODY ASSY art. 13250-36F00-000
По запросу
15
O RING art. 13246-29630-000
По запросу
16
O RING art. 13251-36F00-000
По запросу
17
PLATE art. 13693-36500-000
По запросу
18
SCREW art. 13601-05148-XC0
По запросу
19
JET, MAIN (460) art. 09491-92002-000
По запросу
20
JET, PILOT (27.5) art. 09492-27011-000
По запросу
21
NEEDLE VALVE ASSY art. 13370-36F01-000
По запросу
22
Уплотнительное кольцо Suzuki art. 13374-35C00-000
По запросу
23
FLOAT SET art. 13240-36F00-000
По запросу
24
PIN art. 13254-20010-000
По запросу
25
HOLDER art. 13418-36F00-000
По запросу
26
ADJUSTER SET (AS) art. 13280-36F00-000
По запросу
27
SPRING art. 13268-35010-000
По запросу
28
ADJUSTER SET (PV) art. 13270-36F00-000
По запросу
29
NUT art. 13607-47070-000
По запросу
30
PLUNGER ASSY art. 13411-36F00-000
По запросу
31
SCREW art. 13602-05A10-000
По запросу
32
CLIP art. 13619-42E00-000
По запросу
33
HOSE (3.5X6.5X600) L:600!550 art. 09351-35653-600
По запросу
34
HOSE (3.5X6.5X600) L:600!350 art. 09351-35653-600
По запросу
35
HOSE (3X5X600) L:600!300 art. 09351-30001-600
По запросу
36
SCREW art. 02112-0408A-000
По запросу
37
NEEDLE, JET (6BGY23-73) OPT art. 13383-36F00-000
По запросу
37
NEEDLE, JET (6BGY23-77) OPT art. 13383-36F80-000
По запросу
37
NEEDLE, JET (6BGY24-76) OPT art. 13383-36F70-000
По запросу
37
NEEDLE, JET (6BGY23-76) OPT art. 13383-36F60-000
По запросу
37
NEEDLE, JET (6BGY24-75) OPT art. 13383-36F50-000
По запросу
37
NEEDLE, JET (6BGY23-75) OPT art. 13383-36F40-000
По запросу
37
NEEDLE, JET (6BGY24-74) OPT art. 13383-36F30-000
По запросу
37
NEEDLE, JET (6BGY23-74) OPT art. 13383-36F20-000
По запросу
37
NEEDLE, JET (6BGY24-73) OPT art. 13383-36F10-000
По запросу
37
NEEDLE, JET (6BGY24-77) OPT art. 13383-36F90-000
По запросу
38
JET, MAIN (450) OPT art. 09491-90005-000
По запросу
38
JET, MAIN (480) OPT art. 09491-96001-000
По запросу
38
JET, MAIN (470) OPT art. 09491-94004-000
По запросу
38
JET, MAIN (460) OPT art. 09491-92002-000
По запросу
38
JET, MAIN (580) OPT art. 09491-58007-000
По запросу
38
JET, MAIN (490) OPT art. 09491-98001-000
По запросу
38
JET, MAIN (500) OPT art. 09491-10001-000
По запросу
38
JET, MAIN (520) OPT art. 09491-52008-000
По запросу
38
JET, MAIN (540) OPT art. 09491-54003-000
По запросу
38
JET, MAIN (560) OPT art. 09491-56005-000
По запросу
38
JET, MAIN (440) OPT art. 09491-88001-000
По запросу
38
JET, MAIN (430) OPT art. 09491-86002-000
По запросу
38
JET, MAIN (420) OPT art. 09491-84008-000
По запросу
38
JET, MAIN (410) OPT art. 09491-82007-000
По запросу
38
JET, MAIN (400) OPT art. 09491-80010-000
По запросу
38
JET, MAIN (600) OPT art. 09491-60013-000
По запросу
39
JET, PILOT (25) OPT art. 09492-25011-000
По запросу
39
JET, PILOT (27.5) OPT art. 09492-27011-000
По запросу
39
JET, PILOT (30) OPT art. 09492-30014-000
По запросу
39
JET, PILOT (32.5) OPT art. 09492-32010-000
По запросу
39
JET, PILOT (35) OPT art. 09492-35021-000
По запросу
