модель 2003 года
- Модель RM250
- Код модели RM250

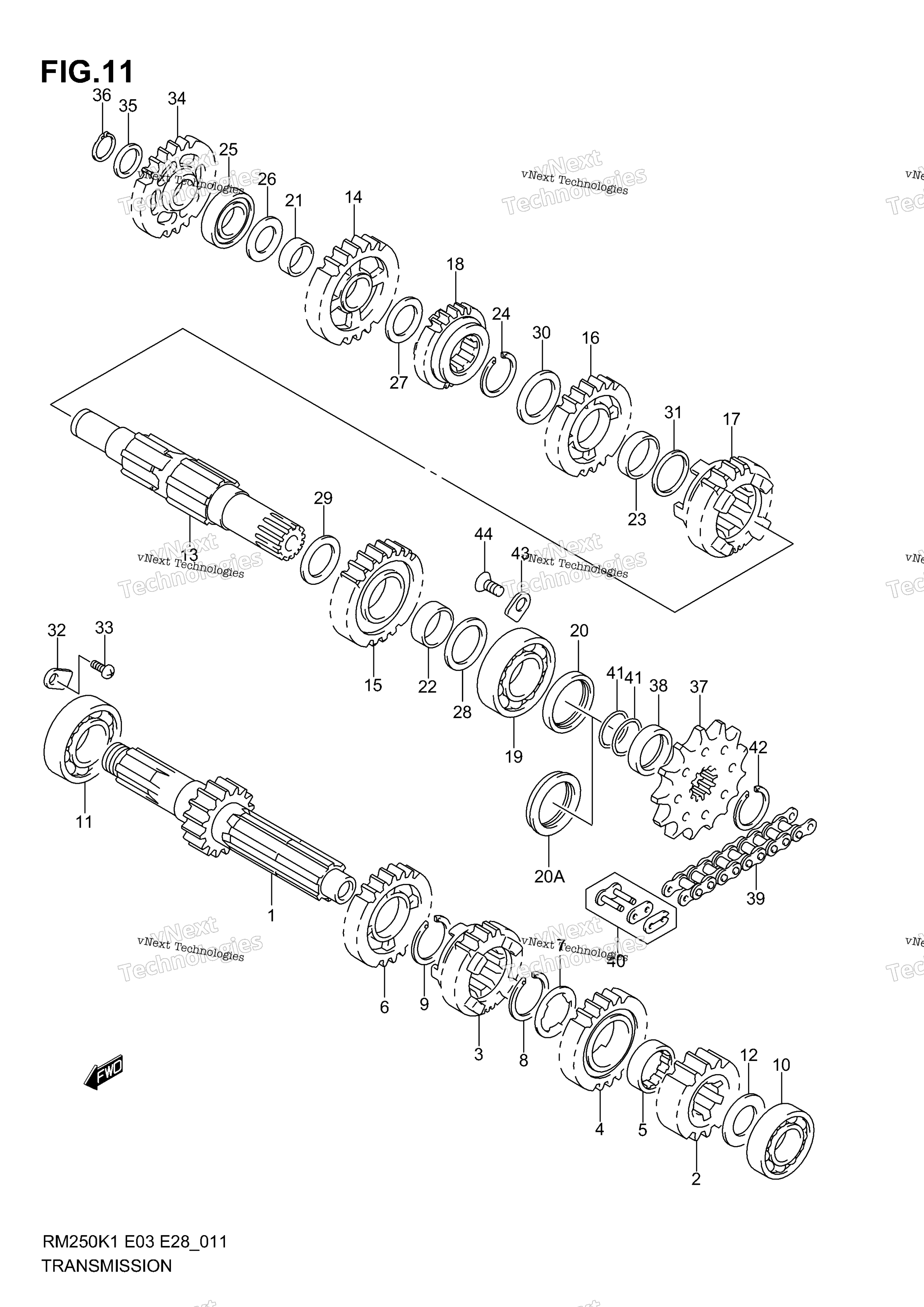

Схема трансмиссии (Model K1/K2/K3) для RM250
Схема
Детали
Номер
Наименование детали
Цена
1
SHAFT, COUNTER (NT:15) art. 24120-37E01-000
По запросу
2
GEAR, 2ND DRIVE (NT:17) MODEL K2/K3 art. 24221-37E01-000
По запросу
3
GEAR, 3RD DRIVE (NT:19) MODEL K1 art. 24231-37F02-000
По запросу
4
GEAR, 4TH DRIVE (NT:21) art. 24241-37E01-000
По запросу
5
BUSH, 4TH DRIVE GEAR art. 24242-37E00-000
По запросу
6
GEAR, 5TH DRIVE (NT:23) art. 24251-37E00-000
По запросу
7
WASHER LOCK (25.1X31X1.0) art. 09167-25012-000
По запросу
8
CIRCLIP, 4TH DRIVE art. 09380-25010-000
По запросу
9
CIRCLIP, 5TH DRIVE art. 09380-25010-000
По запросу
10
BEARING, CNTR LH art. 08143-62037-000
По запросу
11
BEARING, CNTR RH art. 08143-62057-000
от 3 980 ₽
Аналог
3 980 ₽
Требуется 1 шт.
12
Шайба 17х30х1,0 Suzuki 09181-17223 art. 09181-17223-000
По запросу
13
SHAFT, DRIVE MODEL K3 art. 24131-37F20-000
По запросу
13
SHAFT, DRIVE MODEL K1/K2 art. 24131-28C03-000
По запросу
14
GEAR, 1ST DRIVEN (NT:27) art. 24311-37E00-000
По запросу
15
GEAR, 2ND DRIVEN (NT:25) MODEL K2/K3 art. 24321-37E02-000
По запросу
16
GEAR, 3RD DRIVEN (NT:23) art. 24331-37F02-000
По запросу
17
GEAR, 4TH DRIVEN (NT:21) MODEL K1 art. 24341-37E12-000
По запросу
17
GEAR, 4TH DRIVEN (NT:21) MODEL K3 art. 24341-37F20-000
По запросу
18
GEAR, 5TH DRIVEN (NT:20) MODEL K1/K2 art. 24351-37E00-000
По запросу
18
GEAR, 5TH DRIVEN (NT:20) MODEL K3 art. 24351-37F20-000
По запросу
19
BEARING, DRIVE SHAFT, LH 22X56X15 art. 09262-22030-000
По запросу
20
SEAL, DRIVE (28X38X6) MODEL K1/K2 art. 09283-28020-000
По запросу
20
SEAL, DRIVE (28X38X7.5) MODEL K3 art. 09289-28012-000
По запросу
21
BUSH, 1ST DRIVEN GEAR art. 09300-20037-000
По запросу
22
BUSH, 2ND DRIVEN GEAR art. 09300-25031-000
По запросу
23
BUSH, 3RD DRIVEN GEAR art. 09300-25031-000
По запросу
24
CIRCLIP, 3RD DRIVEN art. 09380-25010-000
По запросу
25
BEARING, DRIVE SHAFT, RH 17X40X12 art. 09262-17023-000
По запросу
26
Шайба 17х30х1,0 Suzuki 09181-17223 art. 09181-17223-000
По запросу
27
WASHER, 1ST (20X30X1.0) art. 09181-20195-000
По запросу
28
WASHER, 2ND (22X34X1.5) art. 09181-22240-000
По запросу
29
Шайба Suzuki art. 09181-25167-000
от 420 ₽
30
Шайба Suzuki art. 09181-25167-000
от 420 ₽
31
WASHER, 3RD DRIVEN NO.2 art. 08221-25305-000
По запросу
32
Шайба Suzuki 24741-21A00 art. 24741-21A00-000
от 368 ₽
33
SCREW, CNTR RETAINER art. 02112-0612A-000
По запросу
34
GEAR, KICK STARTER (NT:27) MODEL K1 art. 26260-05D00-000
По запросу
34
GEAR, KICK STARTER (NT:27) MODEL K2/K3 art. 26260-37E01-000
По запросу
35
WASHER, KICK (17X24X0.5) art. 09181-17130-000
По запросу
36
CIRCLIP, KICK IDLE GR art. 08331-31179-000
По запросу
37
SPROCKET, ENGINE (NT:13) art. 27511-37F00-000
По запросу
38
SPACER, ENGINE SPROCKET art. 27531-28C00-000
По запросу
39
CHAIN ASSY (DID520DM,112LE) MODEL K1/K2 art. 27600-46K00-114
По запросу
40
JOINT SET, CHAIN OPT art. 27620-46K00-000
По запросу
41
O RING (D:1.9,ID:19.8) art. 09280-20006-000
По запросу
42
CIRCLIP, ENGINE SPROCKET art. 09380-22006-000
По запросу
43
RETAINER art. 24741-20A00-000
По запросу
44
Винт Suzuki art. 02122-0612A-000
По запросу
