модель 2003 года
- Модель RM80
- Код модели RM85L

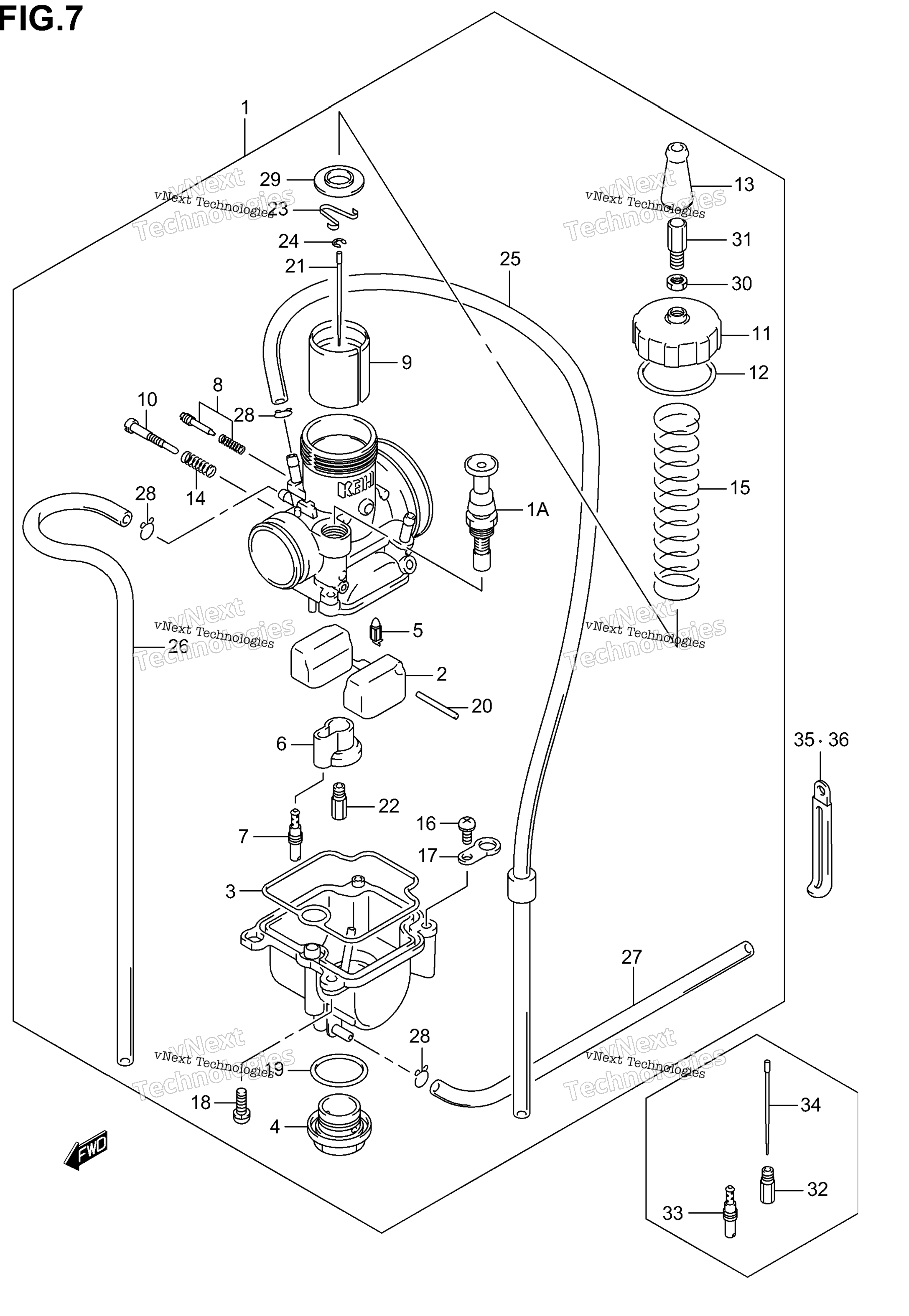

Схема карбюратора для RM85L
Схема
Детали
Номер
Наименование детали
Цена
1
CARBURETOR ASSY MODEL K5/K6; Includes Item(s) 1A - 31 art. 13200-03B31-000
По запросу
1
VALVE ASSY, STARTER art. 13410-03B00-000
По запросу
1
CARBURETOR ASSY MODEL K2/K3/K4 art. 13200-03B10-000
По запросу
2
FLOAT ASSY art. 13252-03B00-000
По запросу
3
GASKET art. 13251-03B00-000
По запросу
4
BOLT, DRAIN art. 13247-28E00-000
По запросу
5
VALVE ASSY, NEEDLE art. 13370-03B01-000
По запросу
6
HOLDER, JET art. 13331-03B00-000
По запросу
7
JET, PILOT (50) art. 09492-50023-000
По запросу
8
ADJUST SCREW SET art. 13269-03B00-000
По запросу
9
THROTTLE VALVE art. 13551-03B00-000
По запросу
10
STOP SCREW art. 13267-03B00-000
По запросу
11
COVER art. 13261-03B00-000
По запросу
12
GASKET art. 13266-03B00-000
По запросу
13
CAP art. 13681-03B00-000
По запросу
14
SPRING art. 13268-03B00-000
По запросу
15
SPRING art. 13573-03B00-000
По запросу
16
SCREW art. 02112-14087-000
По запросу
17
PLATE art. 13693-28E00-000
По запросу
18
SCREW art. 13601-14F80-000
По запросу
19
O RING art. 13246-28E00-000
По запросу
20
PIN, FLOAT art. 13254-92311-000
По запросу
21
NEEDLE (24NAAH) art. 13383-03B20-000
По запросу
22
JET, MAIN (#128) MODEL K5/K6 art. 09491-25020-000
По запросу
22
JET, MAIN (#125) MODEL K2/K3/K4 art. 09491-25019-000
По запросу
23
CLIP art. 13398-03B00-000
По запросу
24
CLIP, NEEDLE art. 13394-28E00-000
По запросу
25
PIPE ASSY art. 13686-03B01-000
По запросу
26
HOSE, 4X7X620 L:620!380 art. 13686-36E00-000
По запросу
27
HOSE, 4X7X620 L:620!300 art. 13686-36E00-000
По запросу
28
CLIP art. 09401-06101-000
По запросу
29
VALVE PLATE art. 13629-03B00-000
По запросу
30
NUT art. 13661-03B00-000
По запросу
31
ADJUST BOLT art. 13577-03B00-000
По запросу
32
JET, MAIN (122) OPT art. 09491-24031-000
По запросу
32
JET, MAIN (145) OPT art. 09491-29014-000
По запросу
32
JET, MAIN (142) OPT art. 09491-28020-000
По запросу
32
JET, MAIN (140) OPT art. 09491-28019-000
По запросу
32
JET, MAIN (138) OPT art. 09491-27017-000
По запросу
32
JET, MAIN (135) OPT art. 09491-27016-000
По запросу
32
JET, MAIN (132) OPT art. 09491-26018-000
По запросу
32
JET, MAIN (130) OPT art. 09491-26017-000
По запросу
32
JET, MAIN (128) OPT art. 09491-25020-000
По запросу
32
JET, MAIN (125) OPT art. 09491-25019-000
По запросу
32
JET, MAIN (120) OPT art. 09491-24030-000
По запросу
32
JET, MAIN (118) OPT art. 09491-23028-000
По запросу
32
JET, MAIN (115) OPT art. 09491-23027-000
По запросу
33
JET, PILOT (58) OPT art. 09492-58001-000
По запросу
33
JET, PILOT (45) OPT art. 09492-45032-000
По запросу
33
JET, PILOT (48) OPT art. 09492-48013-000
По запросу
33
JET, PILOT (50) OPT art. 09492-50023-000
По запросу
33
JET, PILOT (52) OPT art. 09492-52011-000
По запросу
33
JET, PILOT (55) OPT art. 09492-55017-000
По запросу
34
NEEDLE (24NAAF) OPT art. 13383-03B00-000
По запросу
34
NEEDLE (24NAAG) OPT art. 13383-03B10-000
По запросу
34
NEEDLE (24NAAH) OPT art. 13383-03B20-000
По запросу
34
NEEDLE (24NAAJ) OPT art. 13383-03B30-000
По запросу
34
NEEDLE (24NAAK) OPT art. 13383-03B40-000
По запросу
34
NEEDLE (24NCDF) OPT art. 13383-03B50-000
По запросу
34
NEEDLE (24NCDG) OPT art. 13383-03B60-000
По запросу
34
NEEDLE (24NCDH) OPT art. 13383-03B70-000
По запросу
34
NEEDLE (24NCDJ) OPT art. 13383-03B80-000
По запросу
34
NEEDLE (24NCDK) OPT art. 13383-03B90-000
По запросу
35
CLAMP art. 09404-06429-000
По запросу
36
CLAMP art. 09404-08206-000
По запросу
