модель 2003 года
- Модель VS1400
- Код модели VS1400GLP

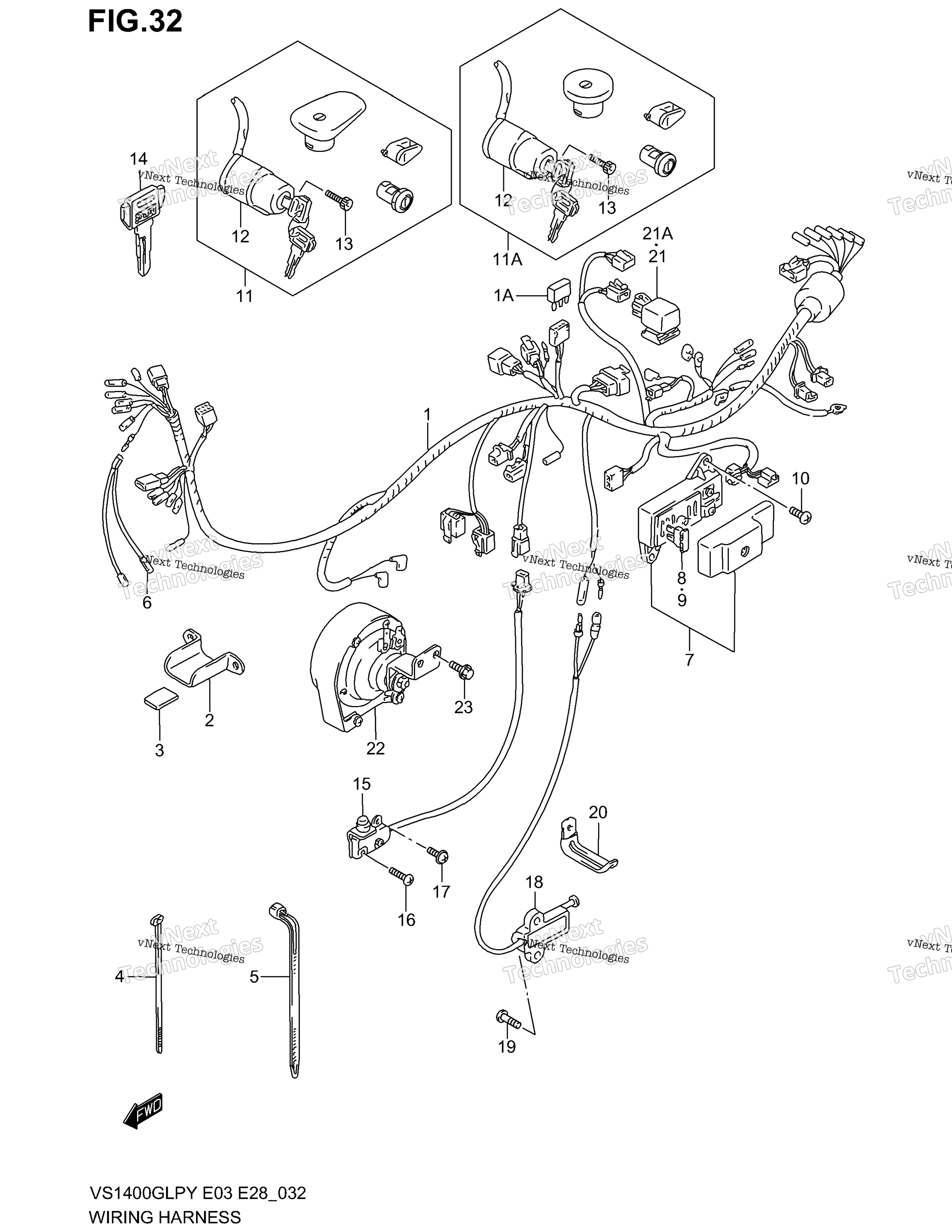

Схема жгута проводов для VS1400GLP
Схема
Детали
Номер
Наименование детали
Цена
1
DIODE art. 36611-38A10-000
По запросу
1
HARNESS, WIRING Includes Item(s) 1A art. 36610-38BC0-000
По запросу
2
GUIDE, WIRING HARNESS art. 36619-38B00-000
По запросу
3
PROTECTOR, WIRING HARNESS art. 36920-38B00-000
По запросу
4
CLAMP art. 09407-09402-000
По запросу
5
CLAMP (L:125) art. 09407-14403-000
По запросу
5
CLAMP (L:145) art. 09407-14407-000
По запросу
5
CLAMP (L:165) art. 09407-18402-000
По запросу
6
WIRE, CLUTCH SWITCH art. 36852-38B10-000
По запросу
7
BOX ASSY, FUSE Includes Item(s) 8 - 9 art. 36740-19C00-000
По запросу
8
FUSE (25A) art. 09481-25103-000
По запросу
9
FUSE (10A) art. 09481-10101-000
По запросу
10
SCREW art. 02142-0616A-000
По запросу
11
LOCK SET E33; Includes Item(s) 12 - 12 art. 37000-38820-000
По запросу
11
LOCK SET art. 37000-38811-000
По запросу
12
SWITCH ASSY, IGNITION MODEL W/X/Y/K1/K2/K3 art. 37110-38B03-000
По запросу
13
BOLT art. 07130-0516A-000
По запросу
14
Болванка ключка зажигания Suzuki art. 37146-03A00-000
По запросу
14
KEY, BLANK TYPE D OPT art. 37146-03A10-000
По запросу
14
KEY, BLANK TYPE E OPT art. 37146-03A20-000
По запросу
14
KEY, BLANK TYPE F OPT art. 37146-03A30-000
По запросу
15
SWITCH ASSY, STOP LAMP art. 37740-38B00-000
По запросу
16
SCREW art. 02112-0416A-000
По запросу
17
SCREW art. 02142-0406A-000
По запросу
18
SWITCH ASSY, SIDE STAND art. 37840-39A23-000
По запросу
19
SCREW art. 02112-7620B-000
По запросу
20
CLAMP, LEAD WIRE (L:45) art. 09404-06039-000
По запросу
21
RELAY ASSY, SIDE STAND MODEL K3 art. 38740-38B00-000
По запросу
21
Реле Suzuki art. 38740-24X50-000
от 4 179 ₽
22
HORN ASSY art. 38500-38B01-000
По запросу
23
Болт Suzuki art. 01550-0612A-000
По запросу
