модель 2004 года
- Модель DR-Z 125
- Код модели DR-Z125

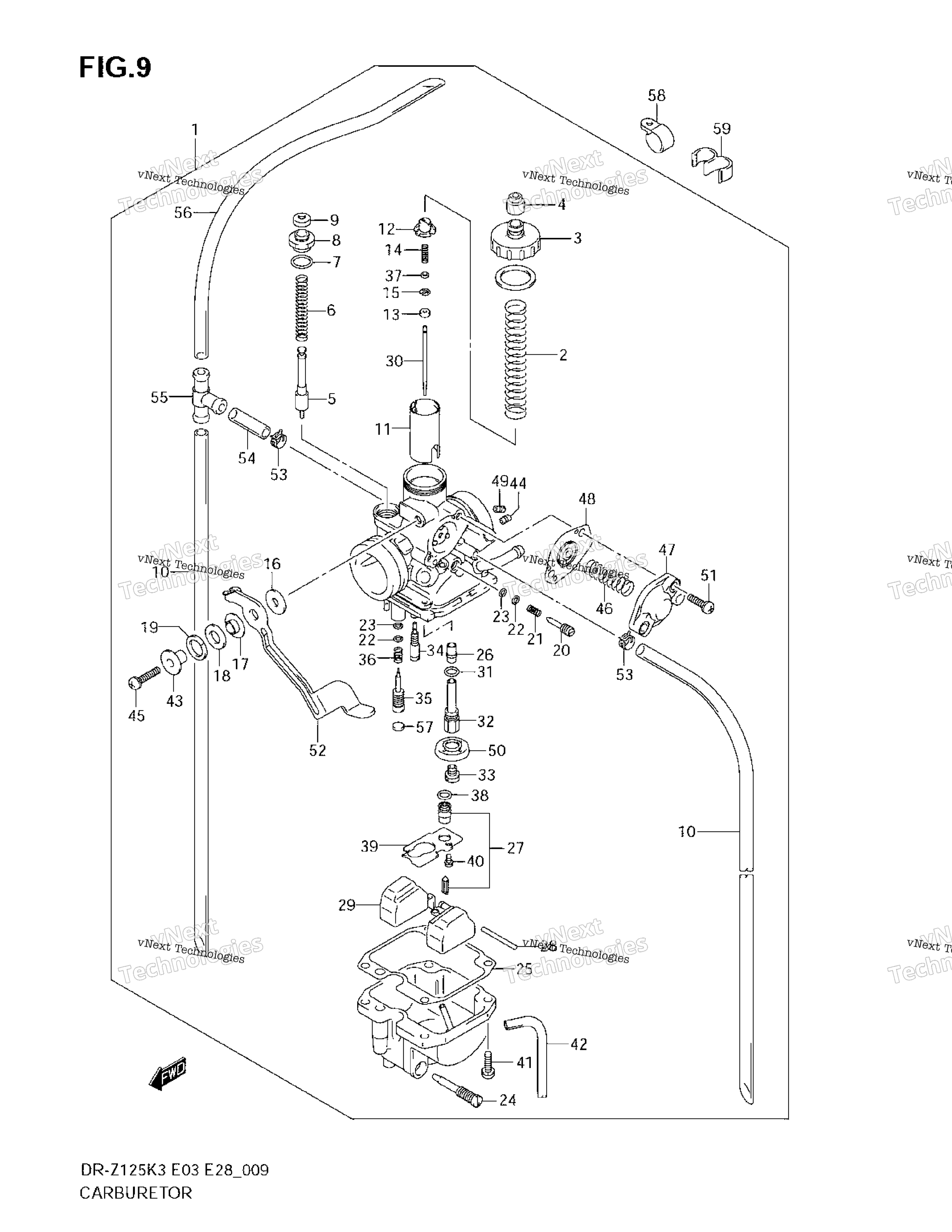

Схема карбюратора для DR-Z125
Схема
Детали
Номер
Наименование детали
Цена
1
CARBURETOR ASSY Includes Item(s) 2 - 57 art. 13200-08G02-000
По запросу
2
SPRING art. 13573-08G00-000
По запросу
3
MIXING CAP ASSY art. 13261-08G00-000
По запросу
4
CAP art. 13681-04011-000
По запросу
5
PLUNGER ASSY art. 13411-05320-000
По запросу
6
SPRING art. 13417-08G00-000
По запросу
7
Уплотнительное кольцо Suzuki art. 13278-47091-000
По запросу
8
.HOLDER, GUIDE art. 13418-44080-000
По запросу
9
.CAP, STARTER VALVE art. 13682-31210-000
По запросу
10
HOSE (5X8X475) art. 13686-08G20-000
По запросу
11
.VALVE, PISTON art. 13551-08G00-000
По запросу
12
HOLDER art. 13389-08G00-000
По запросу
13
RING art. 13387-47010-000
По запросу
14
Пружина Suzuki art. 13481-33E00-000
По запросу
15
E RING art. 13394-40D20-000
По запросу
16
WASHER art. 13421-05320-000
По запросу
17
RING art. 13432-05320-000
По запросу
18
WASHER art. 13589-47070-000
По запросу
19
.LOCK WASHER art. 08321-01087-000
По запросу
20
.SCREW, ADJUST art. 13267-08G00-000
По запросу
21
SPRING art. 13268-08G00-000
По запросу
22
Шайба Suzuki art. 13291-29900-000
По запросу
23
Уплотнительное кольцо Suzuki art. 13295-29901-000
По запросу
24
SCREW art. 13247-08G00-000
По запросу
25
GASKET art. 13251-29B00-000
По запросу
26
.NEEDLE, JET art. 13341-08G00-000
По запросу
27
.VALVE ASSY, NEEDLE art. 13370-08G00-000
По запросу
28
.PIN, FLOAT art. 13254-01010-000
По запросу
29
FLOAT ASSY art. 13240-08G00-000
По запросу
30
.JET, NEEDLE (5HGM74) art. 13383-08G00-000
По запросу
31
O RING art. 13246-43011-000
По запросу
32
.JET, HOLDER art. 13385-08G00-000
По запросу
33
.JET (#102.5) art. 09491-20012-000
По запросу
34
.JET (17.5) art. 09492-17017-000
По запросу
35
ADJUSTER art. 13279-08G00-000
По запросу
36
.SPRING art. 13268-47070-000
По запросу
37
WASHER art. 13382-08G00-000
По запросу
38
Уплотнительное кольцо Suzuki art. 13374-46710-000
По запросу
39
PLATE art. 13259-29B10-000
По запросу
40
SCREW art. 13601-03068-000
По запросу
41
SCREW art. 13601-04148-000
По запросу
42
HOSE L:650!400 art. 13684-40A00-000
По запросу
43
RING art. 13424-05320-000
По запросу
44
.JET (85) art. 09493-85001-000
По запросу
45
SCREW art. 13601-44A10-000
По запросу
46
SPRING art. 13481-08G00-000
По запросу
47
COVER ASSY art. 13502-10F00-000
По запросу
48
Диафрагма карбюратора Suzuki art. 13480-10F01-000
По запросу
49
.JET (#145) art. 09492-29002-000
По запросу
50
HOLDER art. 13387-08G00-000
По запросу
51
SCREW art. 13601-08G00-000
По запросу
52
LEVER art. 13413-08G00-000
По запросу
53
CLIP art. 13671-08G00-000
По запросу
54
HOSE (5X8X25) art. 13686-08G00-000
По запросу
55
NIPPLE art. 13685-48B00-000
По запросу
56
HOSE (5X8X375) art. 13686-08G10-000
По запросу
57
PLUG art. 13281-05A00-000
По запросу
58
CLAMP, CARB OVERFLOW HOSE art. 09403-22403-000
По запросу
59
CLIP, AIR VENT HOSE art. 09408-00033-000
По запросу
