модель 2004 года
- Модель SV1000
- Код модели SV1000

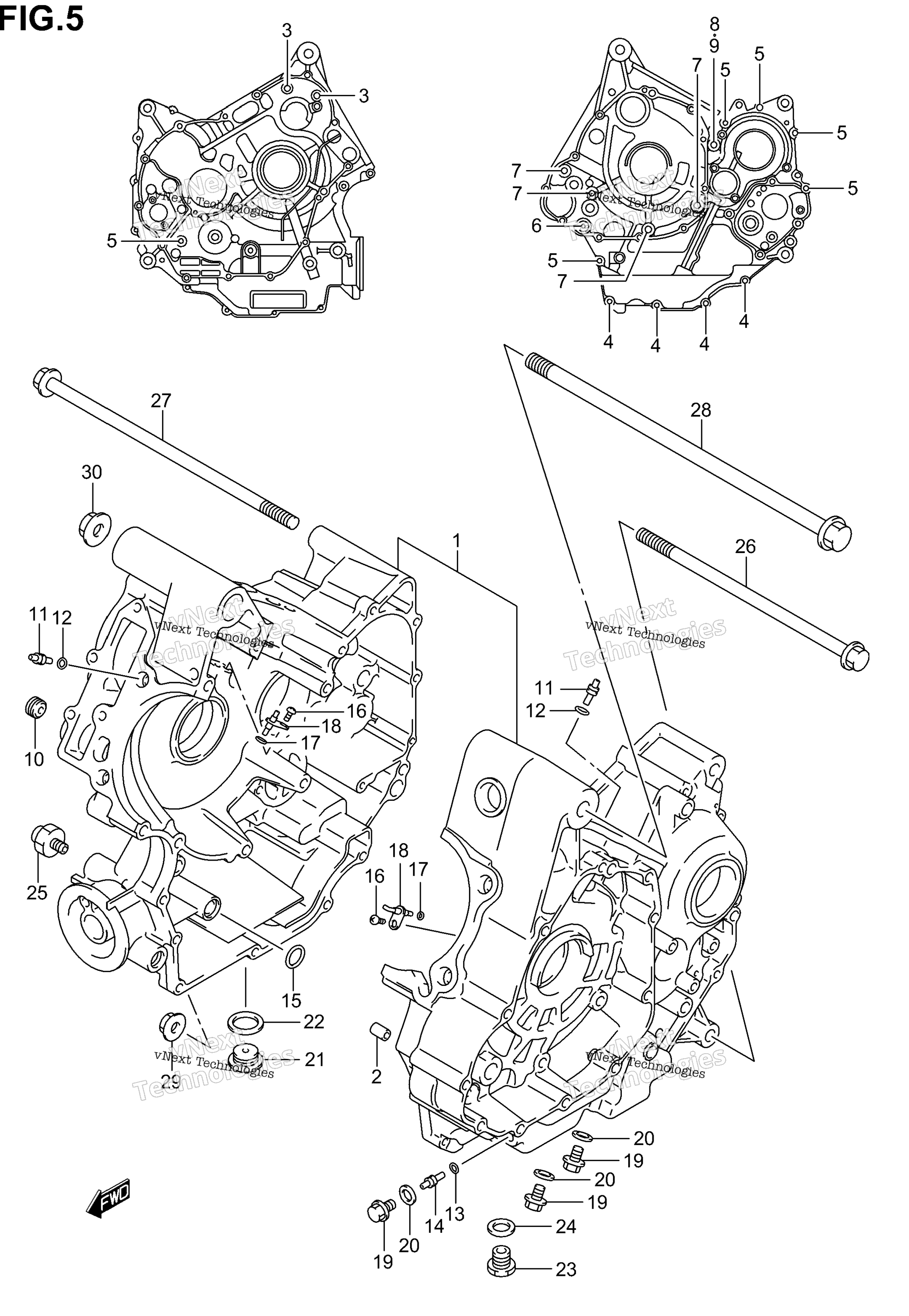

Схема картера для SV1000
Схема
Детали
Номер
Наименование детали
Цена
1
CRANKCASE SET MODEL K5; Includes Item(s) 2 - 13 art. 11306-06821-000
По запросу
1
CRANKCASE SET MODEL K3/K4 art. 11306-06812-000
По запросу
2
PIN art. 11319-33E00-000
По запросу
3
BOLT (L:110) art. 09106-08142-000
По запросу
4
BOLT art. 01547-0630B-000
По запросу
5
BOLT art. 01547-0670B-000
По запросу
6
BOLT art. 01547-0685B-000
По запросу
7
BOLT art. 07120-0890B-000
По запросу
8
BOLT (L:125) art. 09106-08136-000
По запросу
9
Шайба Suzuki art. 08322-0108A-000
По запросу
10
JET, OIL GALLERY 3.6 art. 11329-02F00-000
По запросу
11
JET AIR (#14) art. 09493-28010-000
По запросу
12
Уплотнительное кольцо Suzuki art. 09280-04004-000
По запросу
13
O RING, CRANKCASE art. 09280-12009-000
По запросу
14
JET art. 09493-20014-000
По запросу
15
Уплотнительное кольцо Suzuki art. 09280-04004-000
По запросу
16
BOLT MODEL K5 art. 09106-06075-000
По запросу
16
BOLT MODEL K3/K4 art. 09125-06086-000
По запросу
17
Уплотнительное кольцо Suzuki art. 09280-04004-000
По запросу
17
O-RING (D:1.2,ID:4.7) MODEL K5 art. 09280-05007-000
По запросу
18
JET,PISTON COOLING MODEL K5 art. 11390-06G10-000
По запросу
18
JET, PISTON COOLING MODEL K3/K4 art. 11390-06G00-000
По запросу
19
BOLT art. 01550-0812A-000
По запросу
20
GASKET art. 09168-08016-000
По запросу
21
Болт контроля уровня масла Suzuki art. 09248-16012-000
от 525 ₽
22
Прокладка Suzuki art. 09168-16002-000
По запросу
23
Масляная пробка 14 мм Suzuki art. 09247-14036-000
от 830 ₽
24
.GASKET (13.8X18.8X4.8) art. 09168-14002-000
По запросу
25
SWITCH ASSY, OIL PRESSURE art. 37820-33D10-000
По запросу
26
BOLT (L:225) art. 09103-10205-000
По запросу
27
BOLT (L:255) art. 09103-10137-000
По запросу
28
BOLT (L:320) art. 09103-12069-000
По запросу
29
NUT art. 09159-10115-000
По запросу
30
NUT art. 09159-12054-000
По запросу
