модель 2004 года
- Модель VL800
- Код модели VL800

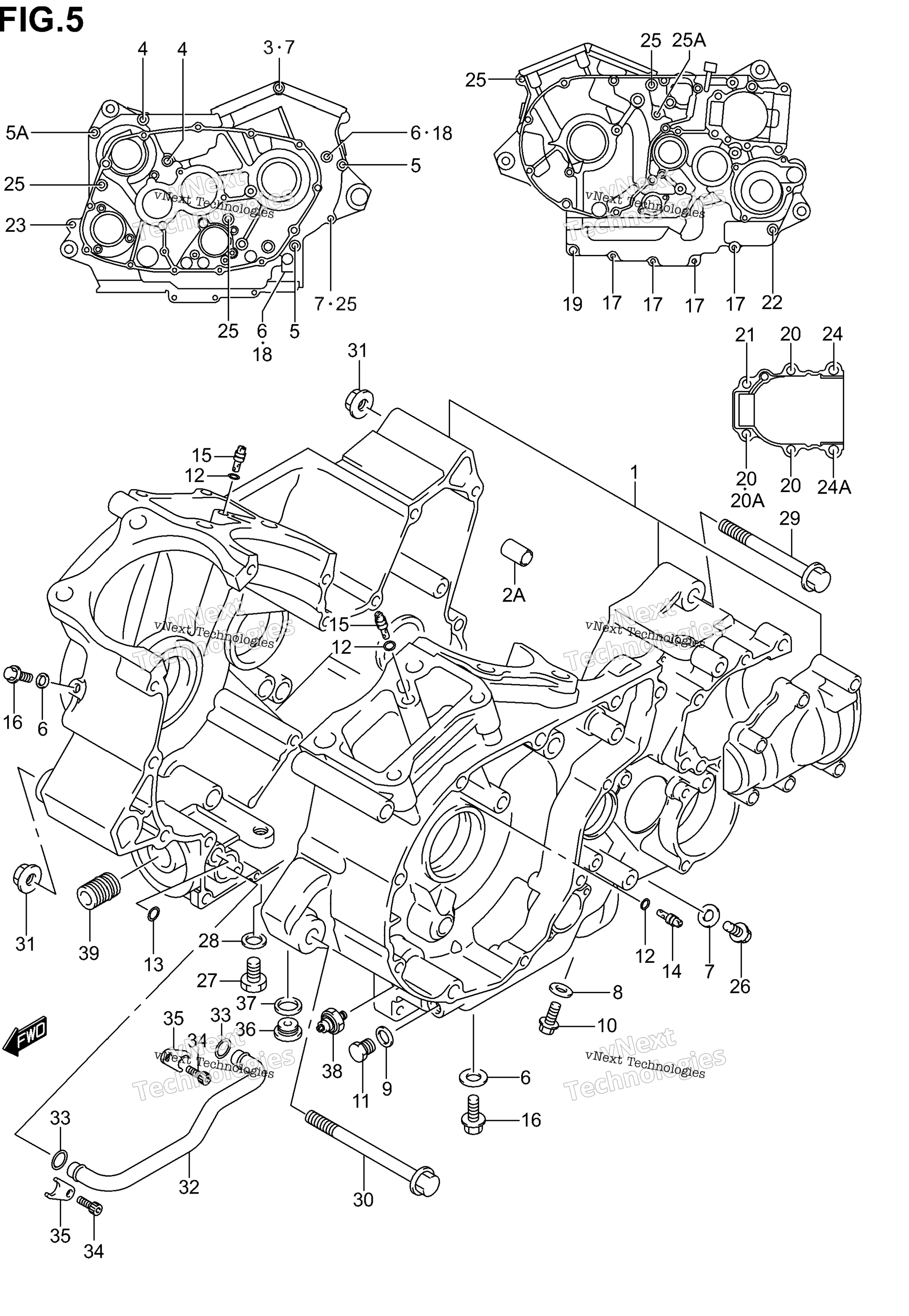

Схема картера для VL800
Схема
Детали
Номер
Наименование детали
Цена
1
CRANKCASE SET VL800ZK4 art. 11301-41820-000
По запросу
1
CRANKCASE SET MODEL K5; Includes Item(s) 2 - 26 art. 11301-41813-000
По запросу
2
WASHER, CRANK THRUST (T:2.06) NOT SHOWN art. 09160-48006-000
По запросу
2
WASHER, CRANK THRUST (T:2.09) NOT SHOWN art. 09160-48007-000
По запросу
2
WASHER, CRANK THRUST (T:2.04) NOT SHOWN art. 09160-48005-000
По запросу
2
WASHER, CRANK THRUST (T:2.01) NOT SHOWN art. 09160-48004-000
По запросу
2
WASHER, CRANK THRUST (T:1.99) NOT SHOWN art. 09160-48003-000
По запросу
2
WASHER, CRANK THRUST (T:1.96) NOT SHOWN art. 09160-48002-000
По запросу
2
WASHER, CRANK THRUST (T:1.94) NOT SHOWN art. 09160-48001-000
По запросу
2
WASHER, CRANK THRUST (T:2.11) NOT SHOWN art. 09160-48008-000
По запросу
2
PIN art. 09206-11007-000
По запросу
2
WASHER, CRANK THRUST (T:2.16) NOT SHOWN art. 09160-48010-000
По запросу
2
WASHER, CRANK THRUST (T:2.14) NOT SHOWN art. 09160-48009-000
По запросу
3
BOLT (L:160) MODEL K5 art. 09103-08405-000
По запросу
3
BOLT (8X160) MODEL K1/K2/K3/K4 art. 09103-08110-000
По запросу
4
BOLT (8X120) MODEL K1/K2/K3/K4 art. 09103-08131-000
По запросу
4
BOLT (L:120) MODEL K5 art. 09103-08406-000
По запросу
5
BOLT (8X105) MODEL K1/K2/K3/K4 art. 09103-08133-000
По запросу
5
BOLT (L:105) MODEL K5 art. 09103-08179-000
По запросу
5
BOLT (8X95) art. 09103-08164-000
По запросу
6
GASKET (5.8X13X1.2) art. 09168-06023-000
По запросу
7
GASKET (8.2X14X1) art. 09168-08029-000
По запросу
8
GASKET (10X14X3.6) art. 09168-10002-000
По запросу
9
.GASKET (13.8X18.8X4.8) art. 09168-14002-000
По запросу
10
PLUG art. 09247-10008-000
По запросу
11
PLUG art. 09247-14026-000
По запросу
12
Уплотнительное кольцо Suzuki art. 09280-04004-000
По запросу
13
O RING (D:1.9,ID:12.6) art. 09280-12009-000
По запросу
14
JET art. 09493-20014-000
По запросу
15
JET AIR (#14) art. 09493-28010-000
По запросу
16
BOLT art. 01550-0610A-000
По запросу
17
BOLT art. 01550-0640A-000
По запросу
18
BOLT (L:12) MODEL K5 art. 09103-08407-000
По запросу
18
BOLT MODEL K1/K2/K3/K4 art. 01550-0812A-000
По запросу
19
BOLT art. 01550-0835A-000
По запросу
20
WASHER art. 09168-08029-000
По запросу
20
BOLT art. 01550-0840A-000
По запросу
21
BOLT art. 01550-0850B-000
По запросу
22
Болт Suzuki art. 01550-0855A-000
По запросу
23
BOLT, CRANKCASE art. 01550-0860A-000
По запросу
24
BOLT art. 01550-0865A-000
По запросу
24
Болт Suzuki art. 01550-0855A-000
По запросу
25
BOLT (L:95) MODEL K5 art. 09103-08105-000
По запросу
25
Болт Suzuki art. 01550-0895A-000
от 326 ₽
25
BOLT art. 01550-0875A-000
По запросу
26
PLUG art. 07120-0812B-000
По запросу
26
BOLT (L:12) MODEL K5 art. 09103-08407-000
По запросу
27
Пробка сливная Suzuki art. 09247-12106-000
от 421 ₽
28
Прокладка Suzuki art. 09168-12002-000
от 269 ₽
29
BOLT (10X135) art. 09103-10142-000
По запросу
30
BOLT (10X160) art. 09103-10278-000
По запросу
31
NUT MODEL K1/K2/K3/K4 art. 09159-10115-000
По запросу
31
Гайка Suzuki art. 09159-10113-000
от 368 ₽
32
PIPE, OIL GALLERY art. 11451-38A00-000
По запросу
33
O RING art. 09280-15008-000
По запросу
34
BOLT art. 09106-06075-000
По запросу
35
CLAMP art. 11461-38A00-000
По запросу
36
Болт контроля уровня масла Suzuki art. 09248-16012-000
от 525 ₽
37
Прокладка Suzuki art. 09168-16002-000
По запросу
38
SWITCH ASSY, OIL PRESSURE art. 37820-33D10-000
По запросу
39
UNION art. 16591-06B01-000
По запросу
