модель 2004 года
- Модель VZ1600
- Код модели VZ1600 (CA)

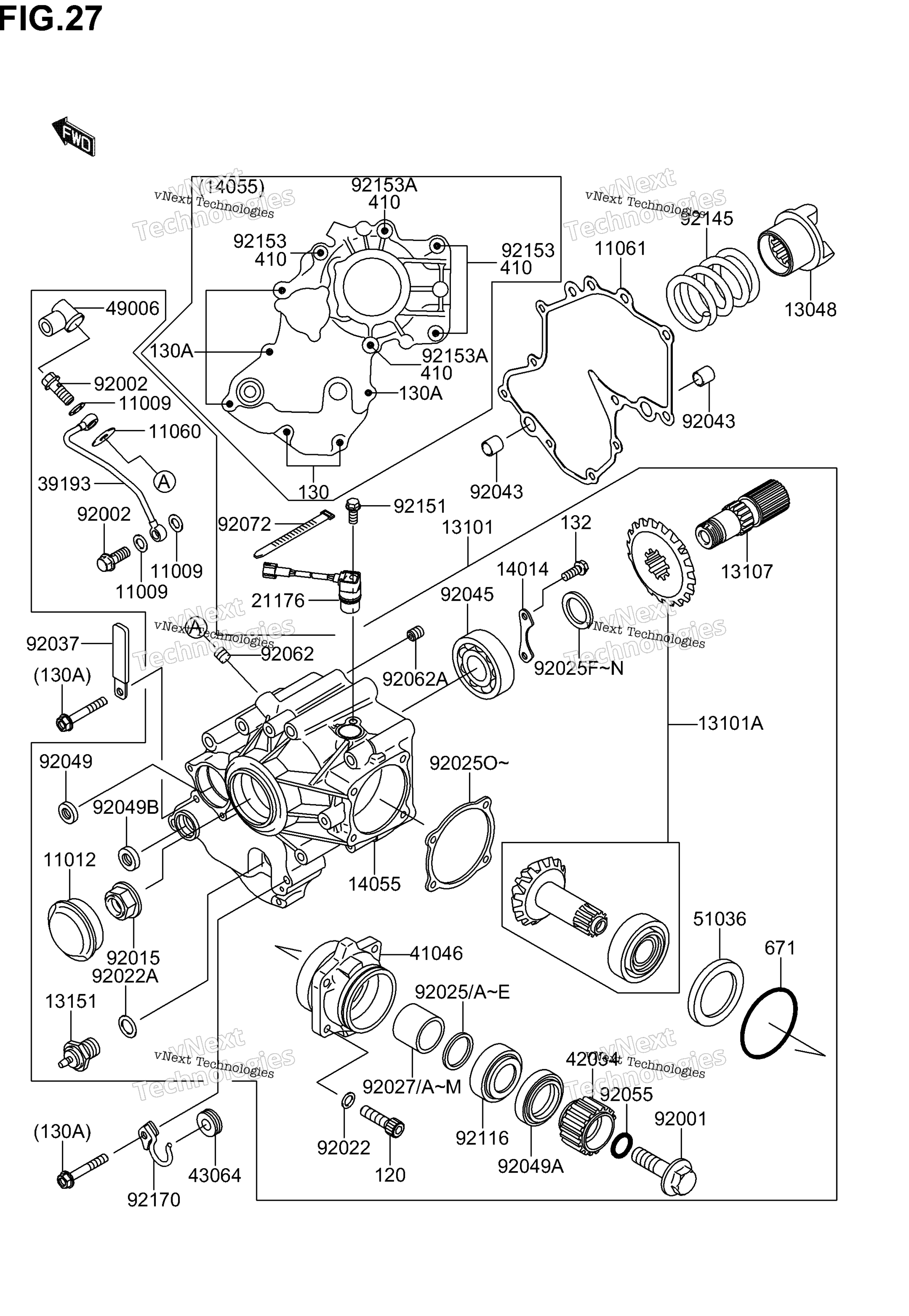

Схема передней части Bevel Gear для VZ1600 (CA)
Схема
Детали
Номер
Наименование детали
Цена
120
BOLT-SOCKET,8X30,BLACK art. K120C-B0830-000
По запросу
130
BOLT-FLANGED art. KK130-S0630-000
По запросу
130
BOLT-FLANGED art. KK130-S0640-000
По запросу
132
BOLT-FLANGED-SMALL art. K132B-A0616-000
По запросу
410
WASHER-PLAIN-SMALL,8MM art. K410A-A0800-000
По запросу
671
O RING,65MM art. KK671-B2565-000
По запросу
11009
GASKET,8.2X14X1.0 art. K1100-91344-000
По запросу
11012
CAP art. K1101-21071-000
По запросу
11060
GASKET,OIL PIPE,8.2X25X1.0 art. K1106-01872-000
По запросу
11061
GASKET,BEVEL GEAR CASE art. K1106-10046-000
По запросу
13048
CAM-DAMPER art. K1304-81085-000
По запросу
13101
GEAR-ASSY,BEVEL,FR art. K1310-15088-000
По запросу
13101
GEAR-ASSY art. K1310-10020-000
По запросу
13107
SHAFT,BEVEL,FR art. K1310-71525-000
По запросу
13151
SWITCH-COMP,NEUTRAL art. K1315-11010-000
По запросу
14014
PLATE-POSITION art. K1401-41136-000
По запросу
14055
CASE-GEAR,FRONT BEVEL art. K1405-50006-000
По запросу
21176
SENSOR,SPEED art. K2117-60037-000
По запросу
39193
PIPE-OIL art. K3919-31026-000
По запросу
41046
HOUSING-BEARING art. K4104-61099-000
По запросу
42034
COUPLING,FR DRIVEN art. K4203-41091-000
По запросу
43064
GROMMET,HOSE CLAMP art. KK430-64006-000
По запросу
49006
BOOT,DUST art. K4900-61040-000
По запросу
51036
CUP art. K5103-61002-000
По запросу
92001
BOLT,FLANGED,12X42 art. K9200-11169-000
По запросу
92002
BOLT,8X20 art. K9200-21429-000
По запросу
92015
NUT,24MM art. K9201-51554-000
По запросу
92022
WASHER,8.5X13X1 art. K9202-21028-000
По запросу
92022
WASHER,12X18X1.0 art. K9202-21211-000
По запросу
92025
SHIM,25.2X29.8X1.74 art. K9202-51074-000
По запросу
92025
SHIM,25.2X29.8X1.70 art. K9202-51072-000
По запросу
92025
SHIM,T=0.10 art. K9202-51826-000
По запросу
92025
SHIM,T=1.20 art. K9202-51825-000
По запросу
92025
SHIM,T=1.00 art. K9202-51824-000
По запросу
92025
SHIM,T=0.90 art. K9202-51823-000
По запросу
92025
SHIM,T=0.80 art. K9202-51822-000
По запросу
92025
SHIM,T=0.70 art. K9202-51821-000
По запросу
92025
SHIM,T=0.60 art. K9202-51820-000
По запросу
92025
SHIM,T=0.50 art. K9202-51819-000
По запросу
92025
SHIM,25.3X36X1.20 art. K9202-51696-000
По запросу
92025
SHIM,25.2X29.8X1.72 art. K9202-51073-000
По запросу
92025
SHIM,25.2X29.8X1.76 art. K9202-51075-000
По запросу
92025
SHIM,25.2X29.8X1.78 art. K9202-51076-000
По запросу
92025
SHIM,25.2X29.8X1.80 art. K9202-51077-000
По запросу
92025
SHIM,25.3X36X0.15 art. K9202-51688-000
По запросу
92025
SHIM,25.3X36X0.50 art. K9202-51689-000
По запросу
92025
SHIM,25.3X36X0.60 art. K9202-51690-000
По запросу
92025
SHIM,T=0.15 art. K9202-51818-000
По запросу
92025
SHIM,25.3X36X1.10 art. K9202-51695-000
По запросу
92025
SHIM,25.3X36X1.00 art. K9202-51694-000
По запросу
92025
SHIM,25.3X36X0.90 art. K9202-51693-000
По запросу
92025
SHIM,25.3X36X0.80 art. K9202-51692-000
По запросу
92025
SHIM,25.3X36X0.70 art. K9202-51691-000
По запросу
92027
COLLAR,25.2X29.8X22.8 art. K9202-71152-000
По запросу
92027
COLLAR,25.2X29.8X24.1 art. K9202-71165-000
По запросу
92027
COLLAR,25.2X29.8X24 art. K9202-71164-000
По запросу
92027
COLLAR,25.2X29.8X23.9 art. K9202-71163-000
По запросу
92027
COLLAR,25.2X29.8X23.7 art. K9202-71161-000
По запросу
92027
COLLAR,25.2X29.8X22.9 art. K9202-71153-000
По запросу
92027
COLLAR,25.2X29.8X23 art. K9202-71154-000
По запросу
92027
COLLAR,25.2X29.8X23.1 art. K9202-71155-000
По запросу
92027
COLLAR,25.2X29.8X23.2 art. K9202-71156-000
По запросу
92027
COLLAR,25.2X29.8X23.3 art. K9202-71157-000
По запросу
92027
COLLAR,25.2X29.8X23.4 art. K9202-71158-000
По запросу
92027
COLLAR,25.2X29.8X23.8 art. K9202-71162-000
По запросу
92027
COLLAR,25.2X29.8X23.6 art. K9202-71160-000
По запросу
92027
COLLAR,25.2X29.8X23.5 art. K9202-71159-000
По запросу
92037
CLAMP,L=60 art. K9203-71069-000
По запросу
92043
PIN,11.5X14X14 art. K9204-31279-000
По запросу
92045
BEARING-BALL,6305C2 art. K9204-51165-000
По запросу
92049
SEAL-OIL,TC35527 art. K9204-91038-000
По запросу
92049
SEAL-OIL,TC13225.5 art. K9204-91519-000
По запросу
92049
SEAL-OIL,SD-8187 art. K9204-91017-000
По запросу
92055
RING-O,ID=18.64 art. K9205-51044-000
По запросу
92062
NOZZLE,10X10,SILVER art. K9206-21083-000
По запросу
92062
NOZZLE,6X8,GREEN art. K9206-21078-000
По запросу
92072
BAND,L=202 art. K9207-21195-000
По запросу
92116
BEARING-ROLLER,HI-CAP30205 art. K9211-61062-000
По запросу
92145
SPRING,CAM DAMPER art. K9214-51102-000
По запросу
92151
BOLT,FLANGED,M6X14 art. K9215-11755-000
По запросу
92153
BOLT,8X80 art. K9215-30433-000
По запросу
92153
BOLT,8X95 art. K9215-30434-000
По запросу
92170
CLAMP art. K9217-01732-000
По запросу
