модель 2004 года
- Модель VZ800
- Код модели VZ800

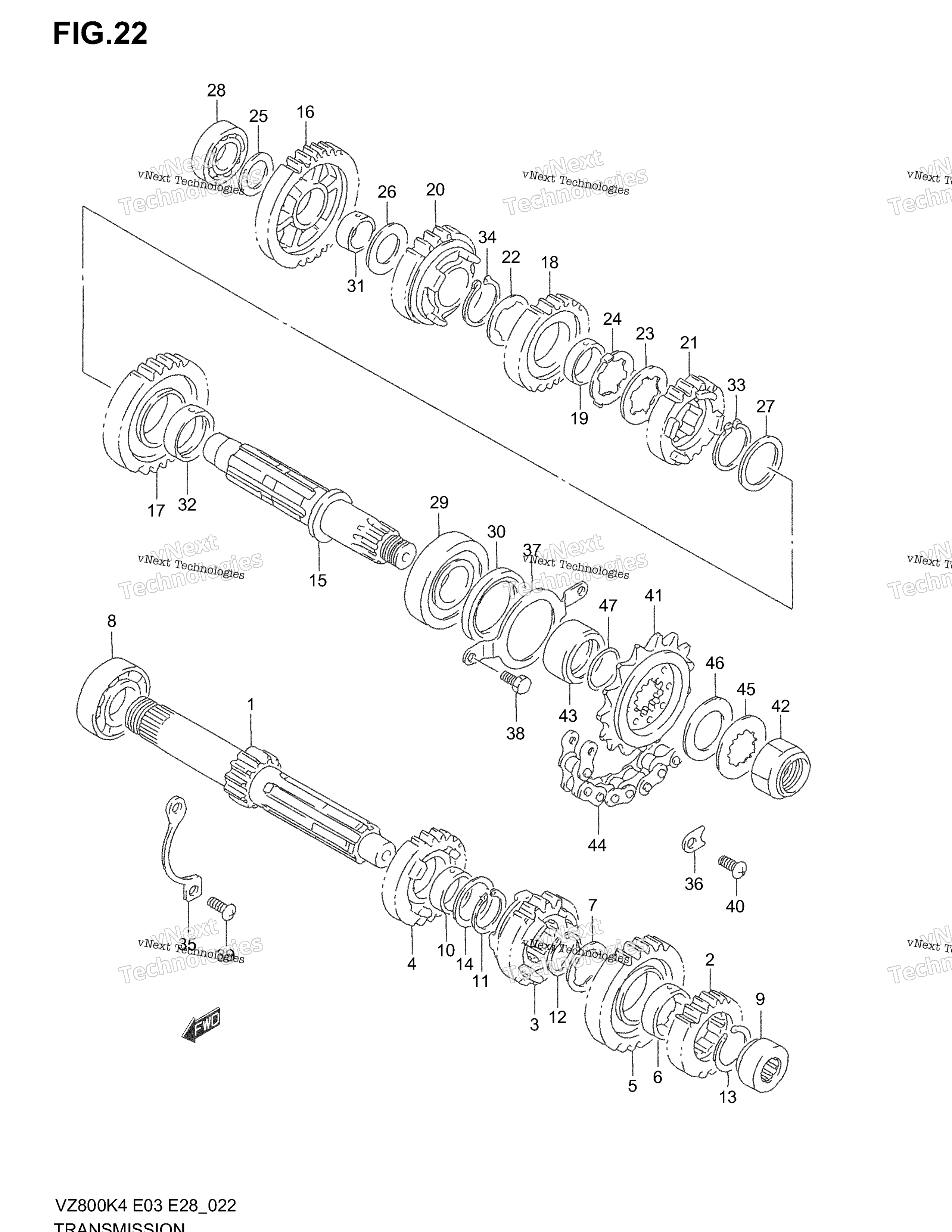

Схема трансмиссии для VZ800
Схема
Детали
Номер
Наименование детали
Цена
1
SHAFT, CNTR (NT:13) art. 24121-48E51-000
По запросу
2
GEAR, 2ND DRIVE (NT:19) art. 24221-44B20-000
По запросу
3
GEAR, 3RD DRIVE (NT:20) art. 24231-44B02-000
По запросу
4
GEAR, 4TH DRIVE (NT:23) art. 24241-44B01-000
По запросу
5
GEAR, 5TH DRIVE (NT:25) art. 24251-44B10-000
По запросу
6
BUSH, 5TH DRIVE art. 24252-38A10-000
По запросу
7
LOCK WASHER (25.1X33X1.0) art. 09167-25021-000
По запросу
8
BEARING, CNTR RH 25X62X17 art. 09262-25080-000
По запросу
9
BEARING, CNTR LH 20X33X16 art. 09263-20084-000
По запросу
10
BUSH art. 24252-19F00-000
По запросу
11
CIRCLIP, 4TH art. 09380-25003-000
По запросу
12
CIRCLIP, 5TH art. 09380-25003-000
По запросу
13
CIRCLIP, 2ND art. 09380-25013-000
По запросу
14
WASHER, 4TH art. 08211-25351-000
По запросу
15
SHAFT, DRIVE art. 24130-48E02-000
По запросу
16
GEAR, 1ST DRIVEN (NT:32) art. 24311-44B10-000
По запросу
17
GEAR, 2ND DRIVEN (NT:30) art. 24321-44B20-000
По запросу
18
GEAR, 3RD DRIVEN (NT:24) art. 24331-44B01-000
По запросу
19
BUSH, 3RD DRIVEN art. 24332-27A00-000
По запросу
20
GEAR, 4TH DRIVEN (NT:22) art. 24341-44B02-000
По запросу
21
GEAR, 5TH DRIVEN (NT:20) art. 24351-44B10-000
По запросу
22
WASHER, 3RD DRIVEN RH 28.1X38X1 art. 09167-28001-000
По запросу
23
WASHER, 3RD DRIVEN LH 28.1X43X1.5 art. 09167-28002-000
По запросу
24
WASHER, 3RD DRIVEN LH 28.1X40X1 art. 09169-28001-000
По запросу
25
WASHER, 1ST DRIVEN RH 20X32X1 art. 09181-20223-000
По запросу
26
WASHER, 1ST DRIVEN LH 22X34X1 art. 09181-22223-000
По запросу
27
WASHER, 2ND DRIVEN 28X36X1 art. 09181-28167-000
По запросу
28
BEARING, RH (20X42X12) art. 09262-20059-000
По запросу
29
BEARING, LH (25X62X17) art. 09262-25125-000
По запросу
30
Сальник 36X50X6 ведущей звезды Suzuki art. 09283-36003-000
от 1 901 ₽
31
BUSH, 1ST DRIVEN art. 24312-02F00-000
По запросу
32
BUSH, 2ND DRIVEN art. 09300-28002-000
По запросу
33
CIRCLIP, 2ND DRIVEN art. 08331-31289-000
По запросу
34
CIRCLIP, 3RD DRIVEN art. 08331-31289-000
По запросу
35
RETAINER, CNTR SHAFT art. 24741-38A00-000
По запросу
36
RETAINER, CNTR LH art. 24742-44B00-000
По запросу
37
RETAINER, DRIVE SHAFT art. 24751-48E00-000
По запросу
38
BOLT, DRIVE art. 01500-0610B-000
По запросу
39
SCREW art. 02112-0612A-000
По запросу
40
Винт Suzuki art. 02122-0612A-000
По запросу
41
SPROCKET, ENGINE (NT:15) art. 27510-17C10-000
По запросу
42
NUT art. 27521-48E00-000
По запросу
43
SPACER art. 27531-24B00-000
По запросу
44
CHAIN ASSY (DID50VM,116LE) art. 27600-40F20-116
По запросу
45
Стопорная шайба Suzuki art. 09167-25019-000
По запросу
46
WASHER (25.2X42X3.2) art. 09160-25070-000
По запросу
47
Кольцо уплотнительное Suzuki 09280-24010-00 art. 09280-24010-000
от 790 ₽
