модель 2005 года
- Модель DL1000 V-STROM
- Код модели DL1000

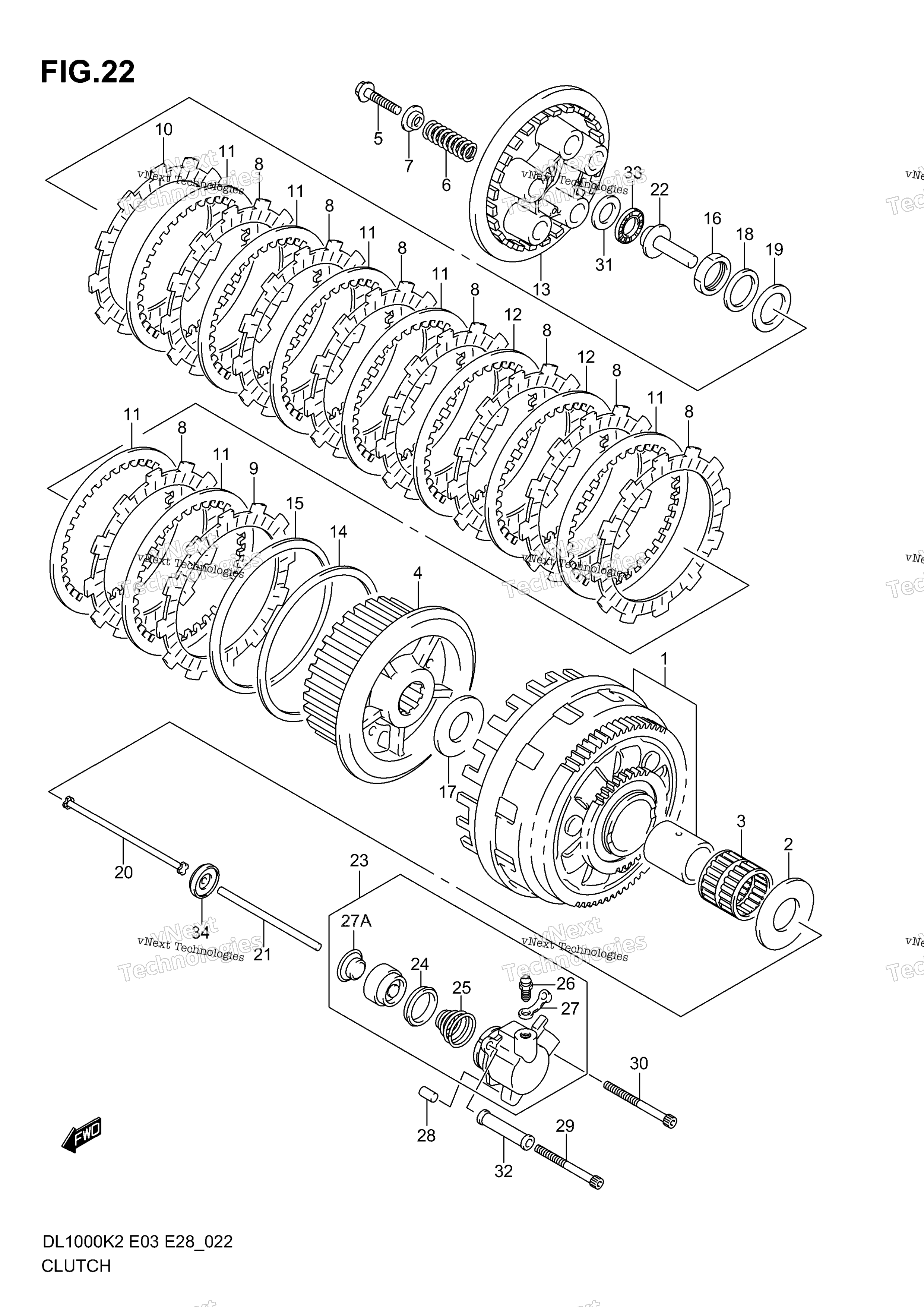

Схема сцепления для DL1000
Схема
Детали
Номер
Наименование детали
Цена
1
GEAR ASSY, PRIMARY DRIVEN MODEL K4/K5/K6 NT:57 art. 21200-06811-000
По запросу
2
WASHER (25X52X2.5) art. 09160-25074-000
По запросу
3
Подшипник сцепления игольчатый 35X40X39.8 Suzuki art. 09263-35013-000
По запросу
4
HUB, CLUTCH SLEEVE art. 21410-06G00-000
По запросу
5
BOLT, SPRING SUPPORT art. 21412-06G00-000
По запросу
6
SPRING, CLUTCH MODEL K2/K3 art. 21413-06G10-000
По запросу
7
WASHER art. 21414-29F00-000
По запросу
8
Диск сцепления Suzuki art. 21441-24F00-000
от 3 528 ₽
9
Диск сцепления Suzuki art. 21442-24F00-000
от 2 762 ₽
10
Диск сцепления Suzuki art. 21441-24F10-000
от 2 762 ₽
11
Диск сцепления Suzuki art. 21451-24F00-000
от 1 239 ₽
12
Диск сцепления металлический Suzuki art. 21451-24F10-000
По запросу
13
DISK, CLUTCH PRESSURE art. 21462-06G00-000
По запросу
14
SEAT, WAVE WASHER art. 21471-06G00-000
По запросу
15
WASHER,CLUTCH PLATE WAVE art. 21472-06G00-000
По запросу
16
Гайка Suzuki art. 09159-24010-000
от 1 901 ₽
17
WASHER, CLUTCH SLEEVE 25X50X2.5 art. 09160-25056-000
По запросу
18
WASHER, CLUTCH SLEEVE 24.2X35X2 art. 09164-24006-000
По запросу
19
WASHER, SLEEVE HUB NUT 25X38X1.0 art. 09181-25223-000
По запросу
20
ROD, CLUTCH PUSH RH art. 23110-27A00-000
По запросу
21
ROD, CLUTCH PUSH LH art. 23111-26D00-000
По запросу
22
PIECE, CLUTCH PUSH art. 23121-31E00-000
По запросу
23
CYLINDER, CLUTCH RELEASE Includes Item(s) 24 - 27A art. 23160-06G21-000
По запросу
24
Манжета уплотнительная Suzuki art. 23163-06B00-000
от 683 ₽
25
Пружина Suzuki art. 23164-05A00-000
По запросу
26
Штуцер тормозов, прокачной Suzuki art. 59121-01A00-000
По запросу
27
Пыльник Suzuki art. 23166-02F20-000
По запросу
27
Крышка прокачного штуцера Suzuki art. 59122-01A00-000
По запросу
28
PIN, CL RLSE CYL art. 04221-08149-000
По запросу
29
BOLT, CL RLSE CYL art. 07130-0665B-000
По запросу
30
BOLT, CL RLSE CYL art. 07130-0670B-000
По запросу
31
WASHER, CLUTCH PUSH 15.5X28X1 art. 09160-15045-000
По запросу
32
SPACER, CL RELEASE art. 23171-06G00-000
По запросу
33
Подшипник Suzuki art. 09263-15003-000
от 1 092 ₽
34
Сальник 6X34X10.5 Suzuki art. 09283-06008-000
По запросу
